21

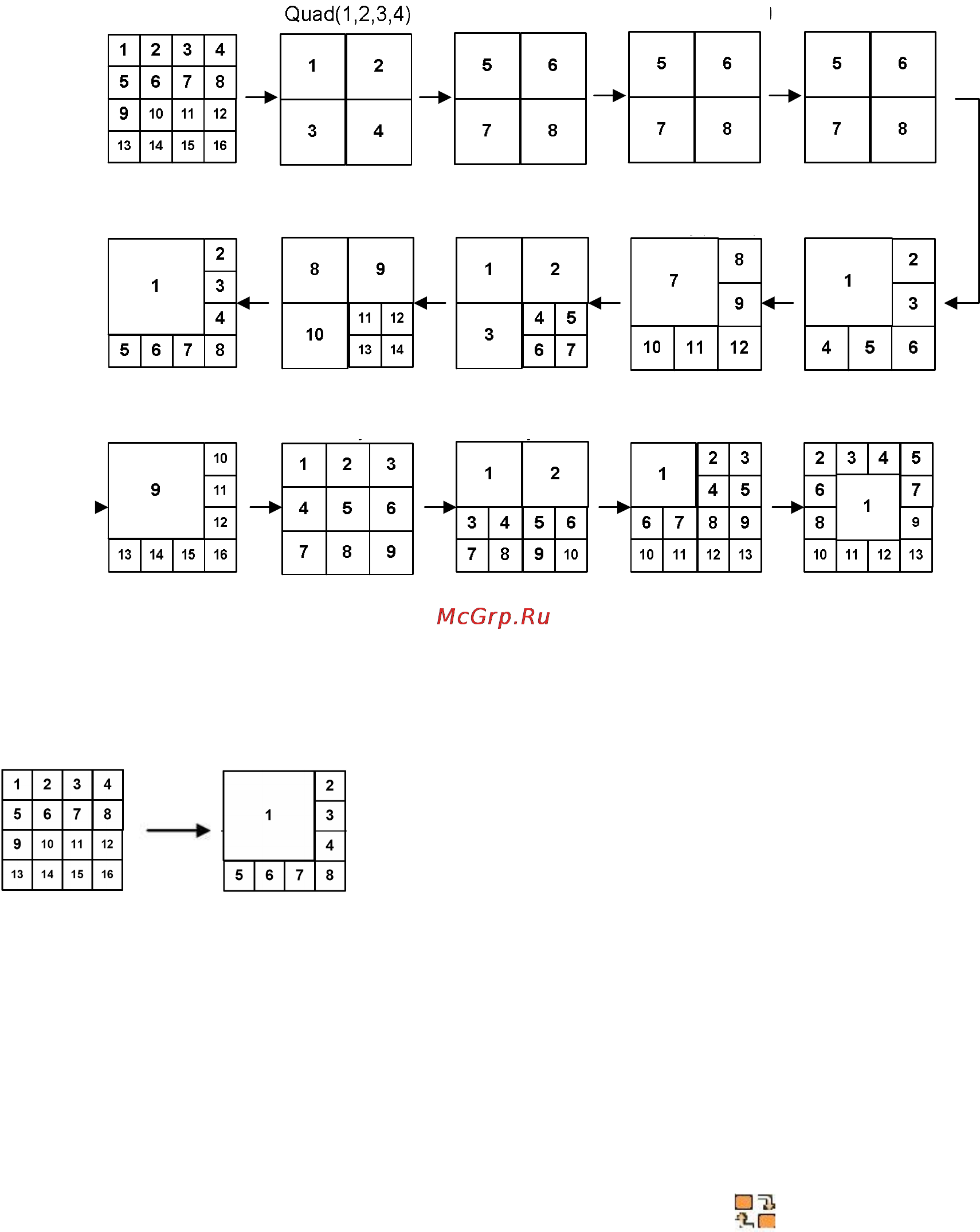

"4 В 1"(1, 2, 3, 4) "4 В 1 " (5, 6, 7, 8) "4 В 1" (9, 10, 11, 12) "4 В 1" (13, 14, 15, 16)
"8 В 1" (1 – 8) "7 В 1" ( 8 - 14) "6 В 1" (7-12) "6 В 1" (1 - 6)
"8 В 1" (9 - 16) "9 В 1" "13 В 1"
"13 В 1"
"7 В 1" (1 - 7)
"10 В 1"
3. Быстрые клавиши для мультиэкранного режима
1) Нажмите кнопку F1 на пульте ДУ + число каналов.
Например, нажмите кнопку F1, затем число "8".
Экран переходит в режим отображения 8 каналов.
Примечание. Для использования данной функции необходимо поставить флажки напротив
режимов разбиения экрана на 6, 4, 8, 10, 13 частей в разделе меню <Spit mode>.
2) Переключение экранов в мультиэкранном режиме
Для вывода в большое окно изображения из малого окна в мультиэкранном режиме следует
выполнить указанные ниже действия. Данная фукнция используется в режиме разбиения
экрана на 6, 7, 8, 9, 10, 13, 16 частей.
① Нажать кнопку F2 на пульте ДУ. На экране появится иконка .
② Нажать цифровую клавишу, соответствующую номеру канала, который нужно вывести в
большом окне.
