6
This guide aims to give you a few simple instructions and tips on how
to get audio in and out of your computer using Saffire and the
accompanying software SaffireControl. For more detailed instructions,
consult the relevant sections of the Saffire User Guide and help files
at www.focusrite.com.
Once the drivers have been installed, the sequencer/ recording
software is up and running and the Saffire has been correctly set up
as the selected audio interface, audio can be recorded.
1. First, open up the SaffireControl application and then connect 1/4
" TRS jack outputs 1 and 2 on the rear of the hardware to your
amp or speakers (depending on whether they are active or not).
Alternatively, just plug some headphones into the Headphones 1
socket on the front panel.
2. To record a mono source like a vocalist or guitar player, simply plug
a microphone into the left hand XLR socket on the front of the
Saffire hardware and press the 48V (phantom power) button if
required.
Phantom power is only necessary if using a condenser
microphone; almost all dynamic microphones will be unaffected,
but ribbon microphones may be damaged.
3. Now get the artist to play or sing and set the level of the input
using the gain adjustment knob on the front panel. Rotate the dial
clockwise to increase the level, making sure that the O/L LED (top
red LED) never illuminates as this indicates that the
level is exceeding the maximum level of the digital converter
(clipping point).
For an even easier indication of level, observe the level of the
meter in the top left of the SaffireControl window (as shown in
the diagram).
4. Switch to tracking (recording) mode by pressing the TRACK
button in the bottom right of the full SaffireControl window (not
shown in the diagram).
SaffireControl boots up in S/CARD (soundcard) mode, which is a
preset where only the (playback) tracks from the sequencer are
heard (see page 6).
5. You will now hear the input source routed to your monitors
and/or headphones.
5
Recording and monitoring a source using Saffire

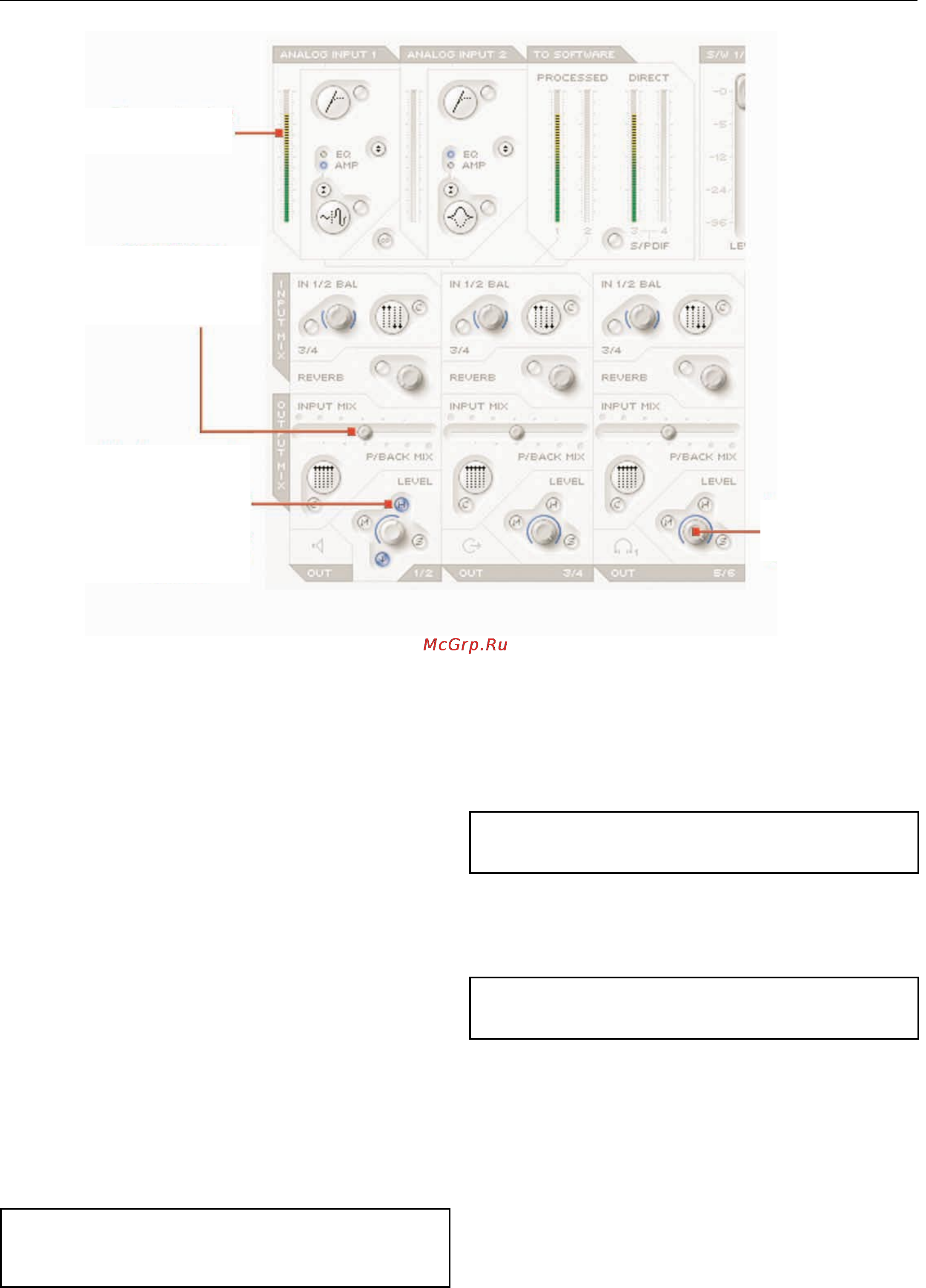

Здесь задается
уровень на выходе
на наушники 1 и
выходах 5-6
На выходах 1 и 2
нажата кнопка «H»,
поэтому можно
управлять уровнем
на мониторах с
передней панели
Когда этот слайдер
в центральном
положении, слышно
воспроизводимое и
записываемое аудио
Уровень на
входном канале 1
Запись и мониторинг сигналов при помощи Saffire
Это руководство предоставит вам несколько
простых инструкций и советов по тому, как осу-
ществлять ввод и вывод аудио на вашем ком-
пьютере при помощи Saffire и программной
консоли SaffireControl. Более подробные инс-
трукции содержатся в соответствующих разде-
лах руководства, а также в файлах подсказки на
www.focusrite.com.
После того как установлены драйверы, запущен
секвенсор/приложение звукозаписи и Saffire
корректно назначен как используемый аудиоин-
терфейс, можно осуществлять запись аудио
. Откройте консоль SaffireControl и подключите
/4” (6.5мм) TRS выходы и на интерфей
-
се к вашему усилителю или колонкам (если
они активные). Как вариант, просто подклю-
чите наушники к гнезду Headphones на пе-
редней панели.
. Чтобы записать моно источник, например, во
-
кал или гитару, просто подключите микрофон
в левый разъем XLR на передней панели ин-
терфейса Saffire и, если требуется, нажмите
кнопку «48V» (фантомное питание).
Фантомное питание необходимо только, если использу-
ется конденсаторный микрофон; на большинство дина-
мических микрофонов оно не влияет, но ленточные мик-
рофоны могут быть повреждены.
. Пока артист поет или играет, установите вход-
ной уровень, используя ручку чувствительнос-
ти на передней панели. Поворачивая ее по ча-
совой стрелке, увеличивайте уровень, следя,
чтобы индикатор «O/L LED» (верхний красный
индикатор) никогда не загорался, что значило
бы, что уровень превысил максимальный уро-
вень АЦП (порог перегрузки)
Для более наглядной индикации уровня следите за инди-
катором уровня в левом верхнем углу окна SaffireControl
(как показано на рисунке).
4. Переключитесь в режим записи, нажав
кнопку «TRACK» в правом нижнем углу окна
SaffireControl (не показано на рисунке)
SaffireControl загружается в режим S/CARD (soundcard,
звуковая карта), этот пресет позволяет слышать только
воспроизводимые секвенсором треки (см. 6).
5. Теперь вы будете слышать входной сигнал,
маршрутизируемый на ваши мониторы и/или
наушники.
Содержание
- Введение 2
- Front panel facilities and controls 3
- Getting started guide 3
- Mac os x 3
- Step 1 sequencer installation 3
- Step 2 driver and software installation 3
- Как приступить к работе 3
- Передняя панель 1 переключение входа и регулировка чувствительности 3
- Регулировка уровня мониторов 3
- Шаг 1 установка секвенсора 3
- Шаг 2 установка драйвера и программного обеспечения windows xp 3
- Rear panel connections 5
- Разъемы на задней панели 5
- Recording and monitoring a source using saffire 6
- Saffirecontrol загружается в режим s card soundcard звуковая карта этот пресет позволяет слышать только воспроизводимые секвенсором треки см 6 6
- В центральном 6
- Входном канале 1 6
- Выходах 5 6 6
- Для более наглядной индикации уровня следите за инди катором уровня в левом верхнем углу окна saffirecontrol как показано на рисунке 6
- Запись и мониторинг сигналов при помощи saffire 6
- Здесь задается 6
- Кал или гитару просто подключите микрофон в левый разъем xlr на передней панели ин терфейса saffire и если требуется нажмите кнопку 48v фантомное питание 6
- Кнопку track в правом нижнем углу окна saffirecontrol не показано на рисунке 6
- Когда этот слайдер 6
- Маршрутизируемый на ваши мониторы и или наушники 6
- На выходах 1 и 2 6
- На мониторах с 6
- На наушники 1 и 6
- Нажата кнопка h 6
- Ной уровень используя ручку чувствительнос ти на передней панели поворачивая ее по ча совой стрелке увеличивайте уровень следя чтобы индикатор o l led верхний красный индикатор никогда не загорался что значило бы что уровень превысил максимальный уро вень ацп порог перегрузки 6
- Откройте консоль saffirecontrol и подключите 4 6 5мм trs выходы и на интерфей се к вашему усилителю или колонкам если они активные как вариант просто подклю чите наушники к гнезду headphones на пе редней панели 6
- Передней панели 6
- Переключитесь в режим записи нажав 6
- Пока артист поет или играет установите вход 6
- Положении слышно воспроизводимое и записываемое аудио 6
- После того как установлены драйверы запущен секвенсор приложение звукозаписи и saffire корректно назначен как используемый аудиоин терфейс можно осуществлять запись аудио 6
- Поэтому можно 6
- Теперь вы будете слышать входной сигнал 6
- Управлять уровнем 6
- Уровень на 6
- Уровень на выходе 6
- Фантомное питание необходимо только если использу ется конденсаторный микрофон на большинство дина мических микрофонов оно не влияет но ленточные мик рофоны могут быть повреждены 6
- Чтобы записать моно источник например во 6
- Это руководство предоставит вам несколько простых инструкций и советов по тому как осу ществлять ввод и вывод аудио на вашем ком пьютере при помощи saffire и программной консоли saffirecontrol более подробные инс трукции содержатся в соответствующих разде лах руководства а также в файлах подсказки на www focusrite com 6
- Saffirecontrol session management advanced settings software 8
- Saffirecontrol консоль управления сессиями и углубленными настройками 8
- Eq эквалайзер 10
- Amp sim 11
- Amp sim эмуляция усилителя 11
- Compression 12
- Компрессия 12
- Balancing tracks from the sequencer recording platform 13
- Saffire compressor работающими в рамках saf firecontrol или в секвенсоре 13
- Баланс между воспроизводимыми и записываемыми треками 13
- В правом верхнем углу основного окна находится пять фейдеров которые относятся к уровню первых 0 треков от секвенсора приложения звукозаписи фейдеры соответствуют трекам 0 объединенным попарно в восходящем порядке слева направо мар кировка s w s w 9 0 уровень каждого фейдера соотносится с уровнем заданным в сек венсоре приложении звукозаписи где 0 дб макси мальный уровень фейдера в точности соответствует уровню заданному в программе и движение фейде ра вниз уменьшает уровень например при первом запуске saffirecontrol фейдеры в главном окне будут все установлены на 0 дб так что уровень всех 0 треков будут идентичны заданным в секвенсоре приложении звукозаписи 13
- Две кнопки в нижнем правом углу окна com pressor позволяют копировать и переносить настройки между различными экземплярами 13
- Микс созданный этими фейдерами станет выход ным сигналом по умолчанию который подается на каждый комплект стереовыходов управляемых из нижней секции главного окна однако если требует ся независимый микс на любом стереовыходе то его можно создать при помощи индивидуальных миксов в saffirecontrol см раздел обработка микширо вание стереовыходов на следующей странице чтобы прослушать баланс созданный в этой секции при условии что к основным мониторным выходам 4 6 5мм trs и на задней панели подклю чены мониторы установите горизонтальный слай дер input playback до упора вправо положение playback и убедитесь что кнопка custom mix под слайдером для треков s w не выбрана 13
- Processing mixing of stereo outputs 14
- Возрастающем порядке слева направо все секции сте реовыходов идентичны за исключением каналов 9 0 которые идут на выход spdif и поэтому не имеют регу лировки уровня поскольку цифровой выходной уро вень фиксирован эта секция главного окна изменится если будет нажата кнопка стереолинка во входной сек ции см управление стереолинком стр 7 14
- Нижняя половина главного окна это область где сиг нал посылаемый на каждый из стерео выходов мо ниторов наушников выходов spdif и тд может быть смикширован и обработан то есть могут быть заданы конкретные уровни для каждого из входных каналов и любого из 0 треков фонограммы а также на любой из них может быть назначена реверберация каждый стереовыход имеет свою секцию а стереопары идут в 14
- S w 0 выходы 0 от секвенсора приложения зву козаписи фейдеры имеют такое же соотношение уров ней как у фейдеров в главном окне т е когда фейдеры ус тановлены в 0 дб максимум уровень треков будет равен текущему уровню заданному в секвенсоре приложении звукозаписи когда открыто окно кнопка включения про извольного микса маленькая подсветится показывая что произвольный микс активен это значит что произ вольный микс заданный в этом окне станет миксом p back mix для соответствующего стереомикса вместо микса заданного фейдерами в правом верхнем углу глав ного окна если необходимо вернуться к миксу заданному фейдерами в главном окне просто нажмите маленькую кнопку отключения произвольного микса так же как и в описанном выше случае произвольного входного микса текущий микс воспроизведения будет отображен в умень шенном виде на кнопке открытия окна произвольного микса поэтому микс будет всегда виден даже если окно произвольного микса закрыто снизу каждого набора ор ганов управления стереовыхода 15
- Верхний сегмент каждого блока стереовыходов посвящен микшированию уровней входных каналов это может быть просто баланс между аналоговыми входами и воз можно чаще всего или входами и 4 либо прямой сиг нал либо вход spdif или это может быть произвольный микс всех четырех каналов если просто требуется баланс между входами и то можно использовать регулировку in bal когда ручка повернута против часовой стрел ки до упора сигнал состоит только из аналогового входа когда ручка повернута по часовой стрелке до упора сигнал состоит только из аналогового входа когда ручка находится в среднем положении баланс входного микса каналов и ровный уровни отображаются синей ли нией вокруг ручки если требуется баланс входов и 4 просто нажмите под ручкой кнопку 4 что переключит ручку на баланс входов и 4 таким же образом как и прим убедитесь что кнопка не нажата если вам нужен баланс входов и если требуется более сложный микс всех четырех кана лов то он может быть создан при помощи функции созда ния миксов н 15
- Окно произвольного микса отображает фейдеры всех че тырех каналов что позволяет создать индивидуальный микс для стереовыхода который в данное время редак тируется как только микс задан он может быть виден в уменьшенном формате на кнопке custom mix даже когда окно произвольного микса закрыто если кнопка custom mix не включена то этот уменьшенный формат будет отображать микс заданный настройкой баланса слева таким образом всегда отображается текущий микс кроме того две настройки и кнопки в окне произвольного микса входов позволяют назначить нужное количество ревербе рации на входные каналы и этот параметр отменяет назначенное глобально количество реверберации на этой паре выходов обратите внимание что ручка глобальной настройки реверберации в соответствующей секции вход ного микса этой выходной стереопары каналов посереет поворот ручки по часовой стрелке уменьшает количество реверберации а кнопка активации включает и выключа ет реверберацию реверберация активна когда кнопка светится когд 15
- Чивайте регулировку вправо чтобы увеличить количество реверберации см реверберация мониторинга на стр 6 чтобы узнать как модифицировать настройки ревер бератора микс входов теперь обозначается на горизонтальном слайдере кроссфейдере для этой пары выходов как input mix если вы хотите слышать только это микс без сигнала p back mix фонограммы от секвенсора то убедитесь что слайдер находится в крайнем левом поло жении смещение слайдера вправо будет понемногу до бавлять уровень p back mix пока в центральном поло жении слайдера не будет достигнут одинаковый уровень обоих сигналов смещение слайдера далее вправо будет постепенно уменьшать уровень input mix пока в край нем правом положении не будет слышен только p back mix p back mix будет стандартным миксом выбираемым в секции баланс треков фонограммы записи фейде ры в правом верхнем углу главного окна когда не нажата кнопка произвольного микса s w и микс не зависит от этих фейдеров s w две кнопки произвольного микса под слайдером позволяют со 15
- Au vst reverb 16
- Au vstплагин реверберации 16
- Foldback reverb 16
- Реверберация мониторинга 16
- Слева от регулировки находится кнопка мьюта обозначена м сверху кнопка назначаю щая ручку monitor на интерфейсе управлять уровнем обозначена н вместо программных установок а справа находится кнопка режима соло обозначена s каждая настройка под свечивается когда активна кнопка мьюта от ключает выход а кнопка соло отключает все ос тальные выходы в наборе настроек стереовыходов кнопка аппаратной регулировки h по умолчанию ак 16
- Тивна и ручка monitor на интерфейсе управляет их уровнем чтобы отменить этот режим просто нажмите кнопку переходя на программное уп равление настройки выходов также вклю чают в себя дополнительную кнопку со стрелкой вниз она понижает выход на дб то же самое что нажать кнопку аттенюатора на интрефейсе помните что выходы 9 0s spdif не имеют на стройки уровня или кнопки аппаратной регули ровки только мьют и соло 16
- Software settings 17
- Stereo link button controls 17
- Активна 17
- Баланса между 17
- В нижней правой секции главного окна нахо дится ряд кнопок задающих основные настрой ки программы включая внешний вид и общие характеристики работы saffire две верхние кнопки save и load они позволяют вам сохранять настройки своей сессии как файлы в нужном вам месте и позже быстро их восстанав ливать следующие две настройки пресеты ре жимов saffirecontrol верхняя кнопка s card режим по умолчанию должна быть нажата если 17
- В этом режиме аналоговый вход неактивен и настройки стереопары входы и регулируют ся одновременно через аналоговый вход окно реверберации при первом запуске также ведет себя по другому появляясь только в одном эк земпляре и мониторная реверберация входов и задается одновременно см реверберация 17
- Входами 1 2 и 3 4 17
- Для мониторинга стр 5 кроме того еще одно программное изменение заключается в упро щении секции микширования входного канала в каждом блоке настроек стереовыходов регу лировки in 4 или 4 bal и кнопки про извольного микса заменяются одной регулиров кой переключения между входами и 4 17
- И имеет одну 17
- Интерфейс saffire должен работать как обычная звуковая карта с 0 выходами а нижняя кнопка track должна включаться перед началом сес сии записи чтобы использовались расширенные возможности мониторинга и реверберации для мониторинга saffirecontrol s card должна ис пользоваться когда не происходит записи и тре буется послать выходы 0 секвенсора прило жения звукозаписи на выходы 0 интерфейса аналоговые выходы 8 выходы spdif 9 0 например для микширования нажатие кнопки s card установит слайдер input mix p back в крайнее правое положение так что будут слыш ны только треки от секвенсора а также активи рует опцию произвольного выходного микса ус тановив только соответствующие фейдеры s w в 0 дб как отражено на рисунке на следующей странице 17
- Кнопка 17
- Кнопка стереолинка нажав кнопку стереолинка во входной секции saffirecontrol приводит к следующему изменению формата главного окна 17
- Лишь регулировку 17
- Настройки аналогового входа 2 недоступны поскольку оба входа 17
- Настройки программы 17
- Регулируются через вход 1 17
- Секция входного микса упрощена 17
- Стереолинка 17
- 10 7 8 5 6 3 4 1 2 20
- 2 3 4 5 6 7 8 9 10 20
- Aux out 20
- Cue mix 1 20
- Cue mix 2 20
- Monitors 20
- Outputs 20
- Saffire signal flow diagram dual mono mode 20
- Spdif out 20
- Сигнальный тракт saffire режим двойного моно 20
- Saffire не опознается как корректный аудиоинтерфейс в приложении звукозаписи например cubase 21
- Возможные проблемы 21
- Индикаторы на интерфейсе saffire не горят 21
- Компрессор не работает 21
- На одном из выходов нет сигнала 21
- Не слышно треков от секвенсора 21
- Не удается синхронизироваться с внешним устройством 21
- Не удается установить частоту дискретизации 21
- Никакого сигнала при подключении инструмента к линейным входам 21
- Никакого сигнала при подключении к линейным входам 21
- Никакого сигнала при подключении к микрофонным входам 21
- Реверберация не работает 21
- Эквалайзер не работает 21
- Firewire 22
- Аналоговые входы 22
- Аналоговые выходы 22
- Вес и размеры 22
- Входы выходы midi 22
- Выходы на наушники 22
- Инструментальный вход 22
- Линейный вход 22
- Микрофонный вход 22
- Питание 22
- Спецификации 22
- Цифровые входы выходы 22
- Цифровые характеристики 22
