8
SaffireControl is a software application that allows total control of the
Saffire hardware, so that plug-ins can be applied and different input
and playback mixes can be created.The software has two main modes
of operation, which allow the hardware to function either as a
comprehensive tracking (recording) tool, with custom foldback mixes
(of incoming audio and playback tracks from a sequencer) for artists,
or as a standard soundcard, with eight analogue outputs. Buttons
within the main software application instantly recall these two types of
interface performance and, of course, all settings within one or the
other mode can be saved so that a session can be picked up again at
a later date (see SOFTWARE SETTINGS section on page 15).
SaffireControl initially boots up in S/CARD mode where none of the
inputs are monitored (see PROCESSING/MIXING OF STEREO
OUTPUTS on page 13) but, after using the application for the first
time, the previous settings will always reload upon booting.
7
SaffireControl: Session Management & Advanced Settings Software

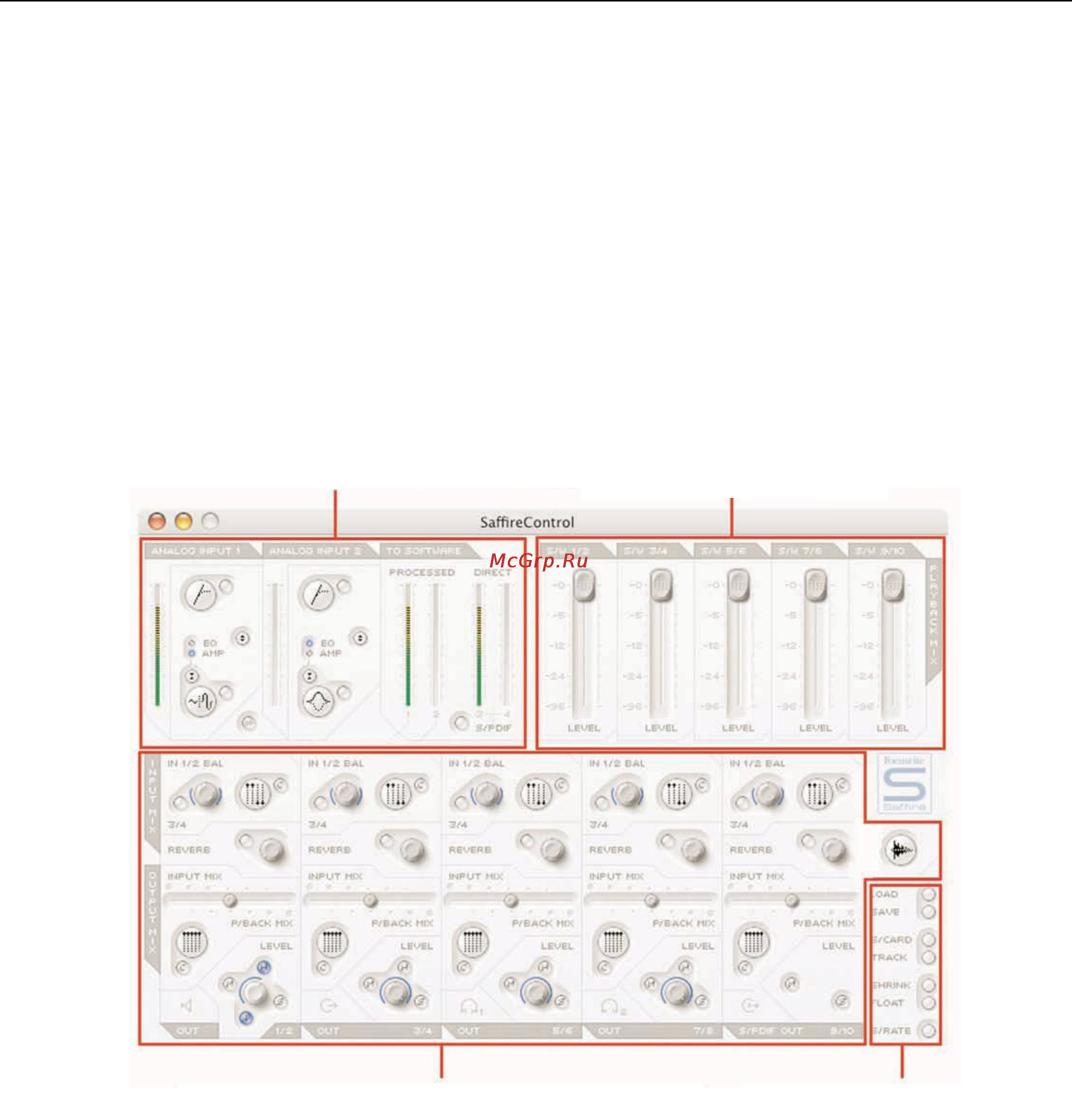

The main application window is where the general session settings are
configured, complete with multiple faders for all incoming and
outgoing audio and vertical strip meters for each stage of the audio
chain. This is divided into three main sections - input processing,
balancing of audio from the sequencer (e.g. Cubase) and separate
processing/mixing of all stereo outputs (monitor and headphone
paths). The software can be set to whatever level of complexity is
required by the engineer/session, with simple controls on the surface
and more advanced settings always visible but activated at the user s
command. Once settings have been defined, SaffireControl can be
shrunk down to a condensed format and can be set to float
continuously over whatever recording software is in use. There are
two keyboard shortcuts offering enhanced control of the application;
shift and click offers fine rather than coarse control of pots, whilst alt
and click returns any control to the default setting.
Main Application Window
SaffireControl – это приложение, обеспечиваю-
щее полное управление интерфейсом Saffire с
назначением плагинов и созданием отдельных
входных и выходных миксов. Консоль работает
в двух основных режимах, которые позволяют
интрефейсу работать либо как гибкому устройс-
тву для записи с созданием отдельных монитор-
ных миксов (входного сигнала и фонограммы от
секвенсора) для артистов, либо как стандарт-
ной звуковой карте с 8 аналоговыми выходами.
Кнопки в основном окне приложения момен-
тально включают один из двух режимов работы
интерфейса, и, конечно, все настройки в одном
или другом режиме могут быть сохранены, что-
бы продолжить сессию позже (см. «НАСТРОЙКИ
ПРОГРАММЫ », стр. 7)
При запуске SaffireControl загружается в режи-
ме S/CARD, когда нет мониторинга ни одного из
входов (см. «ОБРАБОТКА/МИКШИРОВАНИЕ СТЕ-
РЕОВЫХОДОВ», стр. 4), но после первого запус
-
ка предыдущие настройки всегда будут восста-
навливаться при загрузке.
SaffireControl: Консоль управления сессиями и углубленными настройками
В главном окне приложения устанавливаются
основные настройки сессий, включая множест-
венные фейдеры для всех входных и выходных
сигналов и вертикальные индикаторы уровня
для каждого звена аудио тракта. Оно разделено
на три основных секции – обработка входа, ба-
ланс аудио от секвенсора (например, Cubase) и
раздельное микширование всех стерео выходов
(тракты мониторов и наушников). Приложение
настраивается в соответствии с требуемым в
сессии уровнем сложности с простыми органами
управления на поверхности и более глубокими
настройками, которые всегда видны, но активи-
руются только по команде пользователя. После
того как настройки заданы, окно SaffireControl
может быть уменьшено до компактного форма-
та и может постоянно быть на виду при работе
в любом приложении звукозаписи. Есть две «го-
рячие» команды, расширяющие возможности
управления приложением. Shift и щелчок мыши
делает работу потенциометров более тонкой, а
Alt и щелчок возвращает любую настройку в зна-
чение по умолчанию.
Настройки программы
Главное окно приложения
Входная секция
Баланс треков с секвенсора/
приложения звукозаписи
Обработка/микширование стерео выходов
