10
Подключение электрических проводов

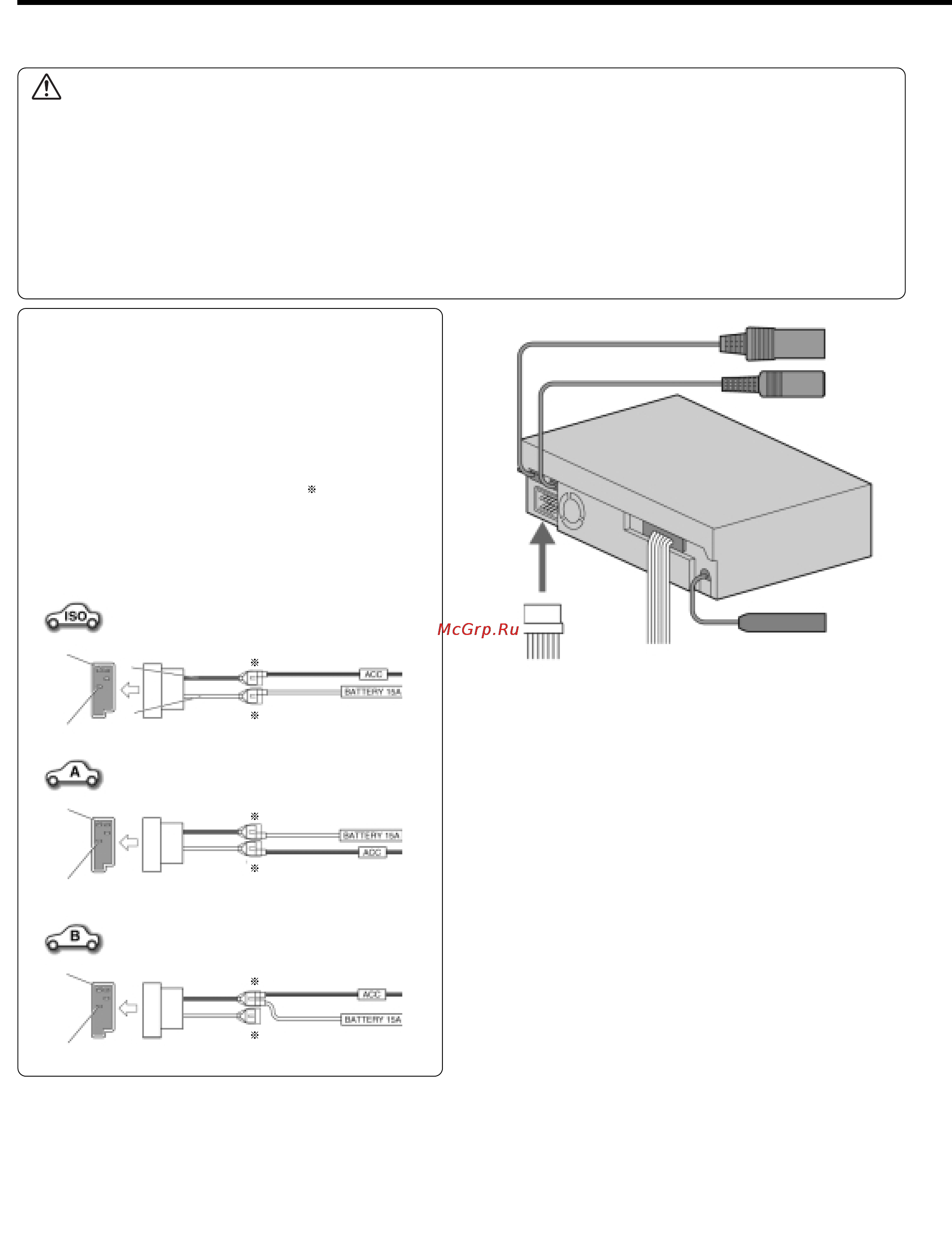

❑ Схема разводки проводов
Внимание!
• Перед подключением системы проверьте соединители Вашего автомобиля (см. предупреждения, приведенные ниже).
• Данное устройство предназначено для эксплуатации в автомобилях, оборудованных 12-вольтовой аккумуляторной батареей с зазем-
лением отрицательного полюса (–) на массу.
• Чтобы не повредить устройство, внимательно следуйте схеме подключения проводов.
• Для подключения зачистите примерно 5 мм провода на конце (кроме проводов соединителя ISO).
• Не подсоединяйте питание к устройству до тех пор, пока не будет завершено подключение всех проводов.
• Убедитесь, что все оголенные провода заизолированы, чтобы не произошло короткое замыкание с шасси автомобиля. Закрепите сво-
бодные и провисающие провода и предохраните разъемы на концах кабелей от соприкосновения с металлическими участками шасси
автомобиля.
• Помните, что если Ваш автомобиль оснащен рейсовым или навигационным компьютером, то отключение кабеля от аккумулятора ав-
томобиля может привести к стиранию памяти.
• При прокладке проводов избегайте мест с повышенной температурой.
Меры предосторожности (соединитель ISO)
• Конфигурация разъема питания должна соответствовать стан-
дарту ISO.
• Конфигурация соединителя ISO в некоторых автомобилях мо-
жет отличаться от стандарта ISO.
• Убедитесь, что конфигурация разъемов в Вашем автомобиле
соответствует стандарту ISO.
• Для автомобилей типов А или Б измените подсоединение крас-
ного и желтого проводов, как показано на рисунке ниже.
• После выполнения всех соединений следует заизолировать де-
тали, обозначенные на схеме звездочкой ( ), при помощи изо-
ляционной ленты.
Примечание
По поводу подключения проводов в автомобилях, не относящих-
ся к классам А и Б, проконсультируйтесь в магазине, специали-
зирующемся на продаже этих автомобилей.
Стандарт ISO
А7: IGN или АСС источник питания +12 В
А7 (красный) (красный)
А4 (желтый) (желтый)
А4: Батарея +12 В (постоянный источник питания)
Автомобиль типа А
А7: Батарея +12 В (постоянный источник питания)
(красный) (желтый)
(желтый) (красный)
А4: IGN или АСС источник питания 12 В
Автомобиль типа Б
А7: Батарея +12 В (постоянный источник питания)
(красный) (красный)
(желтый) (желтый)
А4: Нет соединения
(Относительно соединителей задней
панели см. стр. 12)
CQ-VD7001N
(задняя панель)
Примечания
• Чтобы не повредить устройство, внимательно следуйте схеме
подключения проводов.
• Полностью вставляйте соединители. Закрепляйте их зажимами
и изоляционной лентой.
• Все другие методы инсталляции требуют применения специ-
альной металлической арматуры. Если потребуется примене-
ние другого метода, проконсультируйтесь у квалифицированно-
го специалиста или у дилера.
0 Соединитель питания
