Примечание
Дополнительно ознакомьтесь с инструкциями по эксплуатации подключаемых устройств.
CD-чейнджер
CX-DP880N (приобретается отдельно)
Соединитель питания
(поставляется с CX-DP880N)
Соединитель DIN
Кабель RCA
(П) (красный)
(Л) (белый)
13

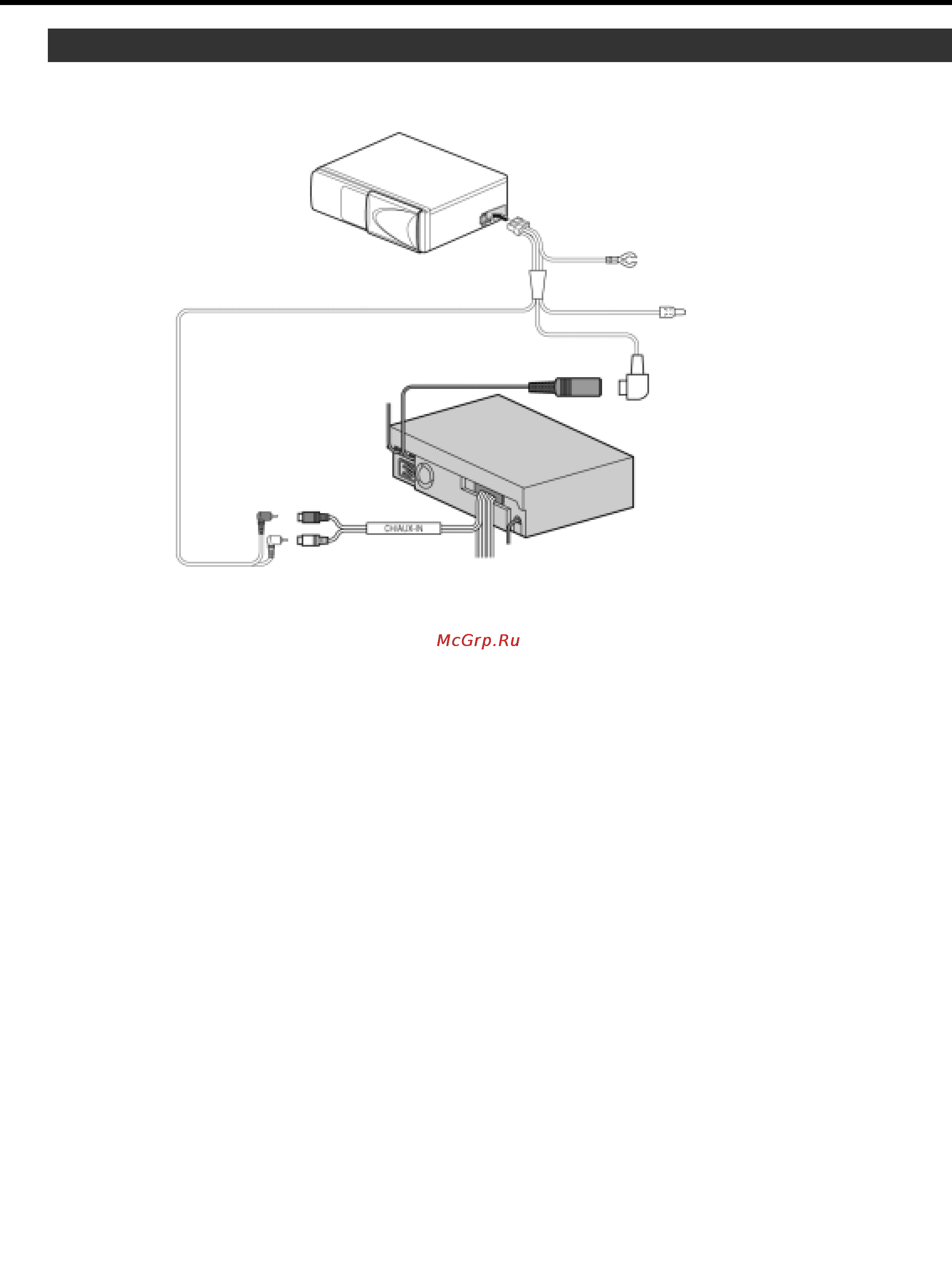

Подключение к CD-чейнджеру (CX-DP880N)
Провод заземления (черный)
Подсоединяется к зачищенному металличес-
кому участку шасси автомобиля
Кабель DIN (черный)
CQ-VD7001N
(задняя панель)
Аккумуляторный провод (желтый)
К автомобильному аккумулятору, непре-
рывная подача +12 В постоянного тока
