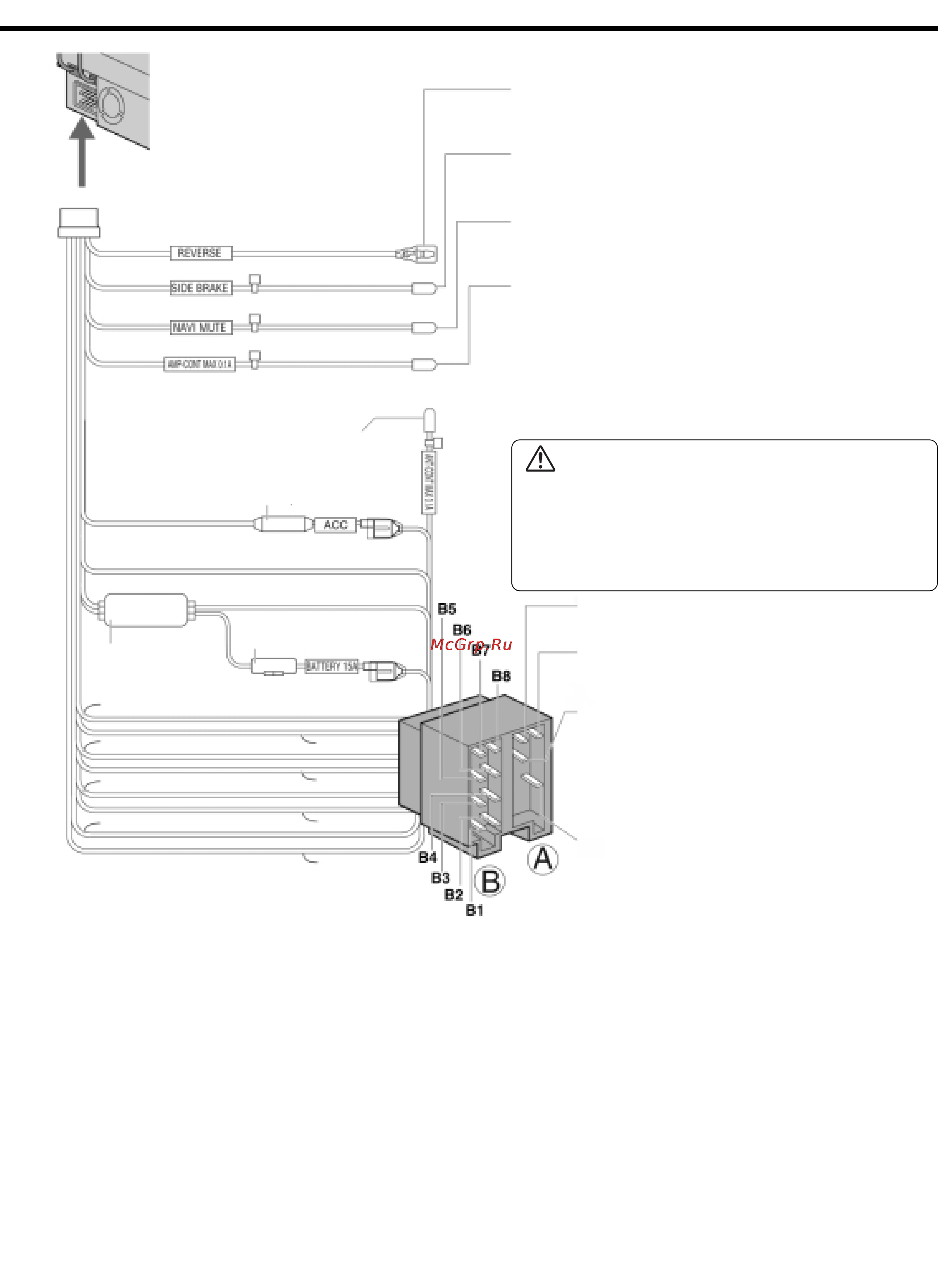

CQ-VD7001N
(задняя панель)
0 Соединитель питания
(к соединителю питания устройства)
Не используется
Сопротивление (220 Ом)
А7 (красный)
А5 (синий)
А8 (черный)
(Предохранитель 15 А)
Шумоподавляющий
фильтр
А4 (желтый)
В8 (зеленый с черной полосой)
В6 (белый с черной полосой) В7
(зеленый)
В4 (серый с черной полосой) В5 (белый)
В2
(фиолетовый с черной полосой)
В3 (серый)
В1
(фиолетовый)
Вывод заднего хода (фиолетовый с белой полосой)
При подключении камеры заднего вида используйте вывод зад-
него хода.
Соединительный провод ручного тормоза (синий с желтой
полосой)
В целях безопасности и предупреждения аварий убедитесь, что
провод ручного тормоза подсоединен правильно.
Провод внешнего приглушения звука Navi Mute (оранжевый)
Подключается к разъему Navi Mute автомобильной навигацион-
ной системы.
Провод управления питанием внешнего усилителя (синий
с белой полосой)
Подключается к внешнему усилителю.
Акустические системы
В8: Левый тыловой динамик (–) В4: Правый фронтальный динамик (–)
В7: Левый тыловой динамик (+) В3: Правый фронтальный динамик (+)
В6: Левый фронтальный динамик (–) В2: Правый тыловой динамик (–)
В5: Левый фронтальный динамик (+) В1: Правый тыловой динамик (+)
Внимание!
• Используйте только незаземленные АС.
Допустимая входная мощность: 50 Вт или более.
Полное сопротивление: 4–8 Ом.
• Расстояние от акустических систем до усилителя: 30 см
и более.
• Не подключайте более одной акустической системы к каждому
комплекту акустических проводов (кроме подключения твитера).
А7: Провод питания (АСС или IGN) (красный)
Подключается к источнику питания АСС, +12 В посто-
янного тока.
А8: Провод заземления (черный)
Подсоединяется к зачищенному металлическому уча-
стку шасси автомобиля.
А5: Провод управления реле электроприводной
антенны (синий)
К электроприводной антенне (макс. 100 мА).
Этот провод не предназначен для использования с ак-
тивной антенной, имеющей переключатель привода.
Примечание
Электроприводная антенна выдвигается автоматичес-
ки при включении питания устройства.
А4: Аккумуляторный провод (желтый)
К автомобильному аккумулятору, непрерывная подача
+12 В постоянного тока
