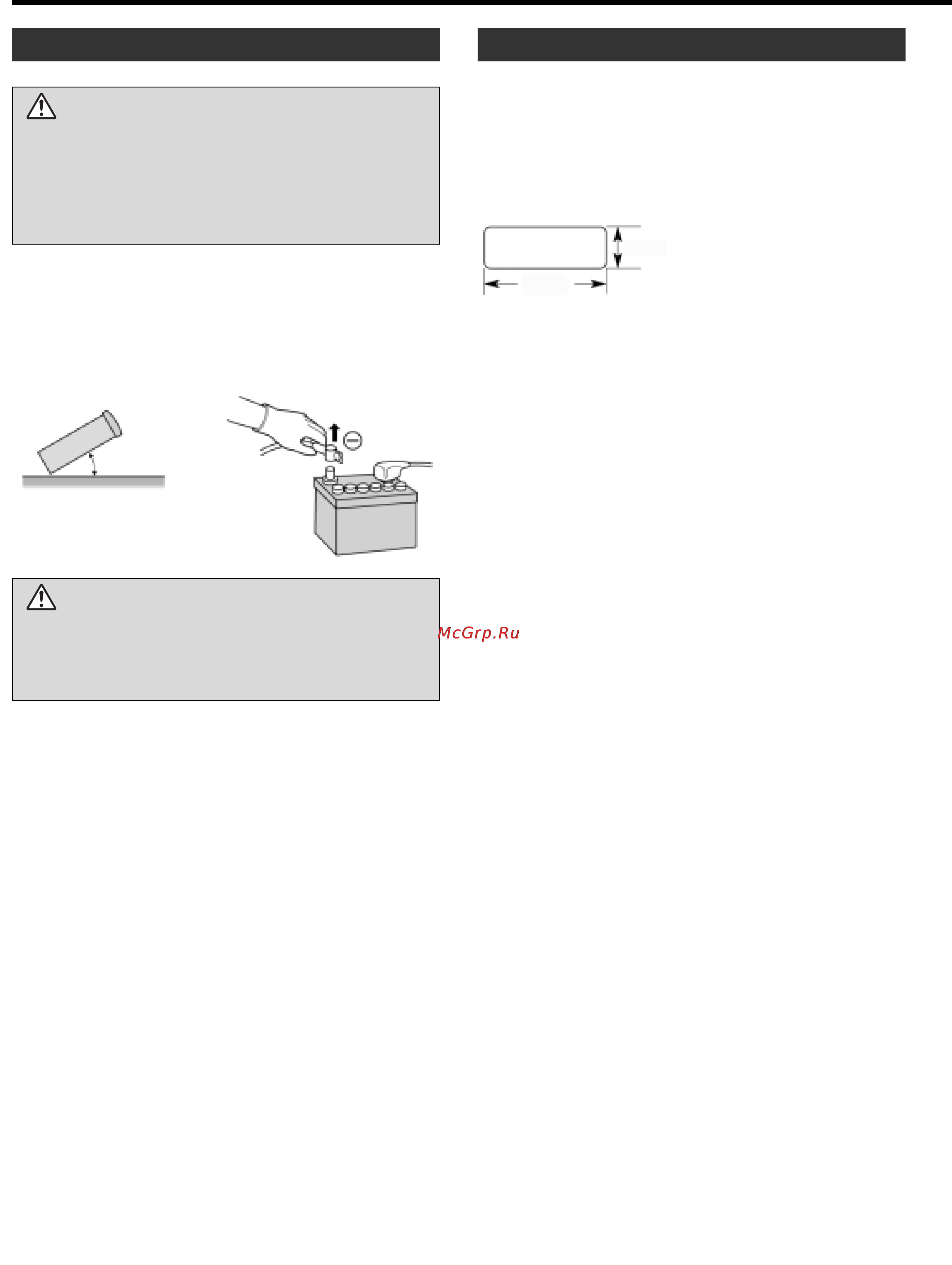

Руководство по инсталляции

Осторожно!

• При инсталляции устройства следуйте правилам и рекоменда-

циям, установленным в Вашем регионе, области или государ-

стве.

• При отгибании лепестков монтажного кожуха с помощью от-

вертки будьте осторожны, чтобы не поранить руки.

• Мы настоятельно рекомендуем пользоваться перчатками при

выполнении работ по инсталляции, чтобы не пораниться.

• Перед инсталляцией проверьте работу радио с антенной и акус-

тическими системами.

• Отсоедините провода от отрицательного (–) полюса аккумуля-

тора (см. предупреждения ниже).

• Устройство должно быть смонтировано в горизонтальном поло-

жении с наклоном передней панели под удобным для обзора уг-

лом, но не более 30 градусов.

0–30°

Осторожно!

Не разъединяйте разъемы аккумулятора автомобиля с рейсо-

вым или навигационным компьютером, так как все пользова-

тельские настройки, сохраненные в памяти, будут утеряны. На-

оборот, позаботьтесь о том, чтобы инсталляция устройства не

вызвала короткого замыкания.

Отверстие для инсталляции

Устройство может быть инсталлировано в любой приборной па-

нели, имеющей отверстие, которое соответствует размерам,

приведенным на рисунке ниже. Толщина приборной панели долж-

на составлять 4,5–6 мм, чтобы она могла выдержать устройство.

53 мм

182 мм

Меры предосторожности при инсталляции

По возможности данное устройство должно инсталлиро-

ваться профессионалом.

В случае затруднений проконсультируйтесь в ближайшем автори-

зованном сервисном центре Panasonic.

1. Данная система предназначена для работы исключительно

с 12-вольтовой аккумуляторной батареей (автомобильной)

с заземлением отрицательного полюса на массу.

2. Строго следуйте инструкции по подключению проводов (см.

стр. 10–17). Несоблюдение этих инструкций может привести к

поломке устройства.

3. Провод питания подключайте в последнюю очередь после за-

вершения всех подключений.

4. Подключите провод батареи (желтый) к положительному (+)

разъему батареи или к разъему блока предохранителя (ВАТ).

5. Оголенные провода заизолируйте для предотвращения корот-

кого замыкания.

6. Закрепите свободные и провисающие провода после заверше-

ния инсталляции.

7. Перед подключением к устройству дополнительного оборудо-

вания внимательно прочтите инструкции по его эксплуатации и

инсталляции.

Инсталляция на приборной панели

Подготовка к

инсталляции
