Инсталляция (продолжение)

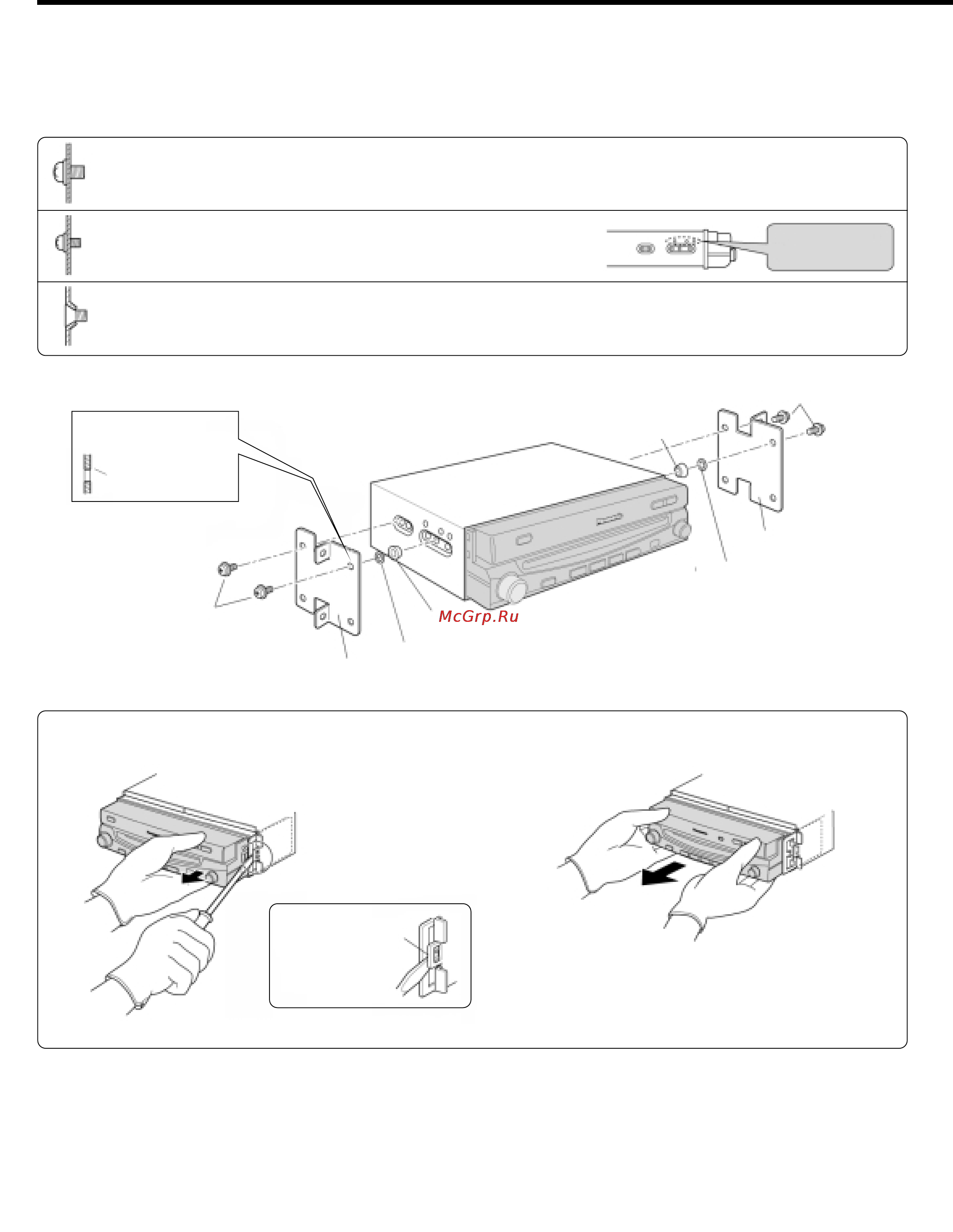

❑ Процедура инсталляции без использования монтажного кожуха 2

При монтаже данного устройства используйте кронштейны, входящие в комплект автомобиля. Форма кронштейна и метод монтажа мо-

жет различаться в зависимости от фирмы–производителя автомобиля, типа автомобиля и года выпуска. Проконсультируйтесь у ближай-

шего дилера или установщика аппаратуры.

Выберите крепежные винты в соответствии с позицией и формой отверстия в кронштейне.

5 Винт с круглой головкой (∅ 5 х 6 мм) 2 штуки

Вновь закрутите винты с круглой головкой, которые фиксировали кронштейны для транспортировки, еще в двух позициях.

7 Винт с круглой головкой (∅ 4 х 3 мм) 4 штуки

6 Винт с плоской головкой (∅ 5 х 6 мм) 4 штуки

Если форма монтажного отверстия в Вашем автомобиле такая же,

как на рисунке ниже, используйте прокладку 8, входящую в комплект.

Монтажное отверстие

кронштейна (в разрезе)

Кронштейн

Как вынуть устройство

¡ По очереди отогните правую и левую зажимные планки наружу и потяните устройство на себя.

™ После того как вынутся зажимные планки, потяните устройство на себя обеими руками.

¡ ™

Нажмите здесь,

чтобы вынуть

зажимную планку.

* Чтобы вынуть декоративную окантовку 1), потяните ее справа налево.

При использовании этих

монтажных отверстий

5 Винт с круглой головкой

(∅ 5 мм х 6 мм)

5 Винт с круглой головкой

(∅ 5 мм х 6 мм)

8 Прокладка

Имеющийся кронштейн (П)

8 Прокладка

9 Двусторонняя клейкая лента

Имеющийся кронштейн (Л) (в исходном положении кронштейн закреплен в автомобиле)
