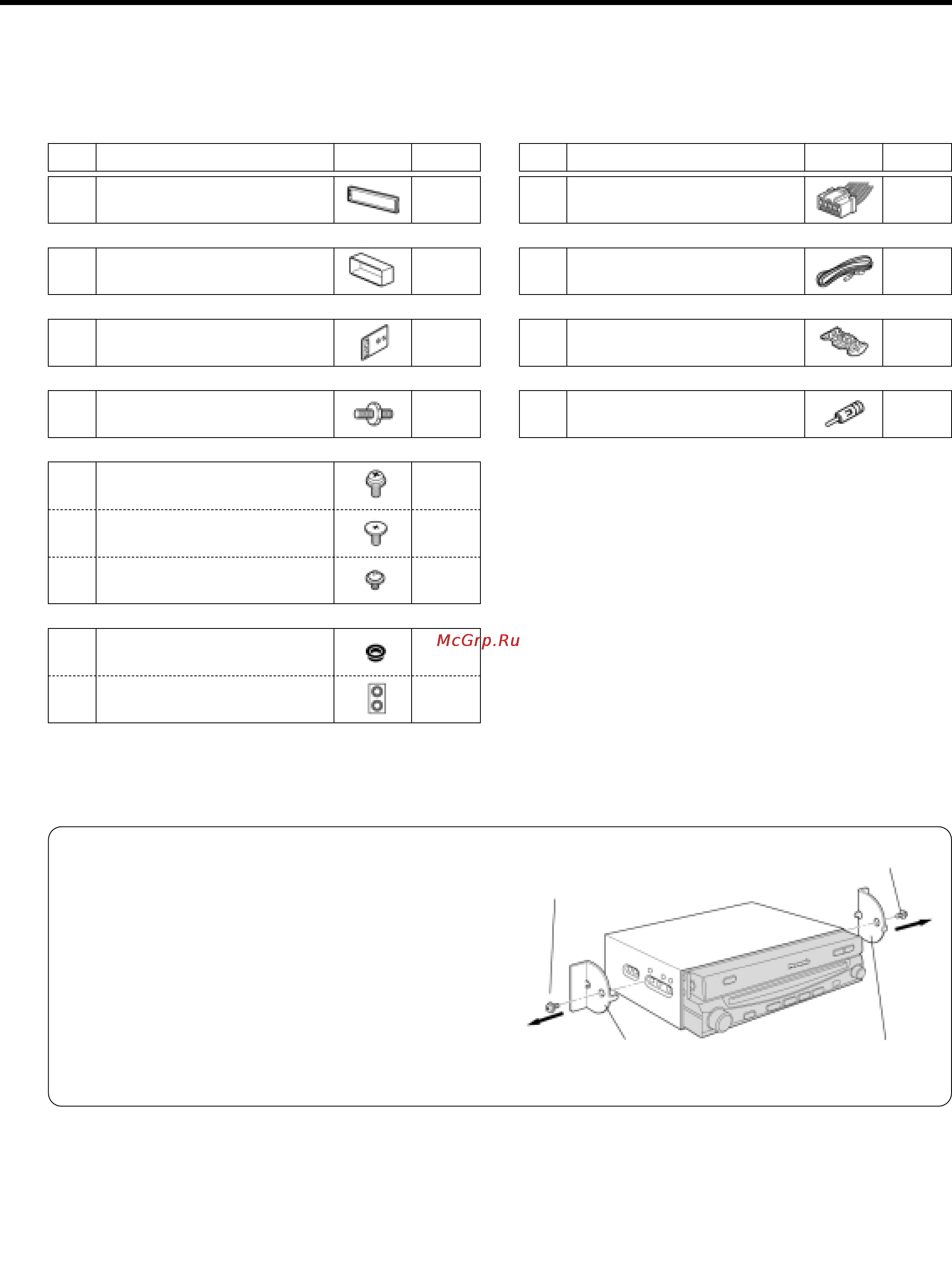

5
❑ Крепежная фурнитура
(для инсталляции)
№ Наименование Рисунок Кол-во
1 Декоративная окантовка 1
(YEP9Z2739)
2 Монтажный кожух 1
(YEFG012694)
3 Монтажные пружины 1+1
(YEFX0052714)
4 Крепежный болт (∅ 5 мм) 1
(YEJV01060)
5 Винт с круглой головкой (∅ 5 х 6 мм) 2
6
Винт с плоской головкой (∅ 5 х 6 мм)
4
7 Винт с круглой головкой (∅ 4 х 3 мм) 4
(ZZBISVD7001B)
8 Прокладка 2
9 Двусторонняя клейкая лента
1
комплект
(ZZBISVD7001E)
Снятие кронштейнов, закрепляемых
при транспортировке
Перед началом использования (инсталляции) устройства необ-
ходимо снять кронштейны, закрепляемые при транспортировке.
Для инсталляции используйте винты (∆ 5 х 6 мм) с шайбами.
Постарайтесь не потерять эти винты.
❑ Крепежная фурнитура
(для разводки проводов)
№ Наименование Рисунок Кол-во
0 Разъем питания 1
(YEFG012694)
!
Удлинительный провод заднего хода
2
(WAVS05M6000T)
@ Зажимное соединение 1
(YEAT034C012)
# Антенный адаптер ISO 1
(YEAA33144)
Примечания
• Номер, указанный в скобках под названием аксессуара, требу-
ется для сервисного обслуживания.
• Аксессуары и их номера могут изменяться в процессе усовер-
шенствования устройства без предварительного уведомле-
ния.
• Винты, входящие в комплект поставки, предназначены только
для инсталляции. В случае утери одного из них закажите спе-
циальный винт.
Винт с круглой головкой
(∅ 5 х 6 мм)
Транспортировочный
кронштейн
Транспортировочный
кронштейн
Винт с круглой головкой
(∅ 5 х 6 мм)
