Technische Daten
46 DE 11|2018
IN-VB 85
IN-VB-S 85
901.1
554.4
801
598.1
598.2
341
914.2
681
914.1
903.1
412.8
920.1
554.2
161
109
905
211
914
849
569
480
904
914.3
471
412.6
523
433
412.7
163
932
521.2
521.1
174.3
230.1
230.2
412.2
521.6
521.3
174.2
521.4
230.1
521.6
174.3
521.1
230.1
412.1
503
521.5
932.1
922
101
903.2
412.3
183
920.2
WG56.00.022-P

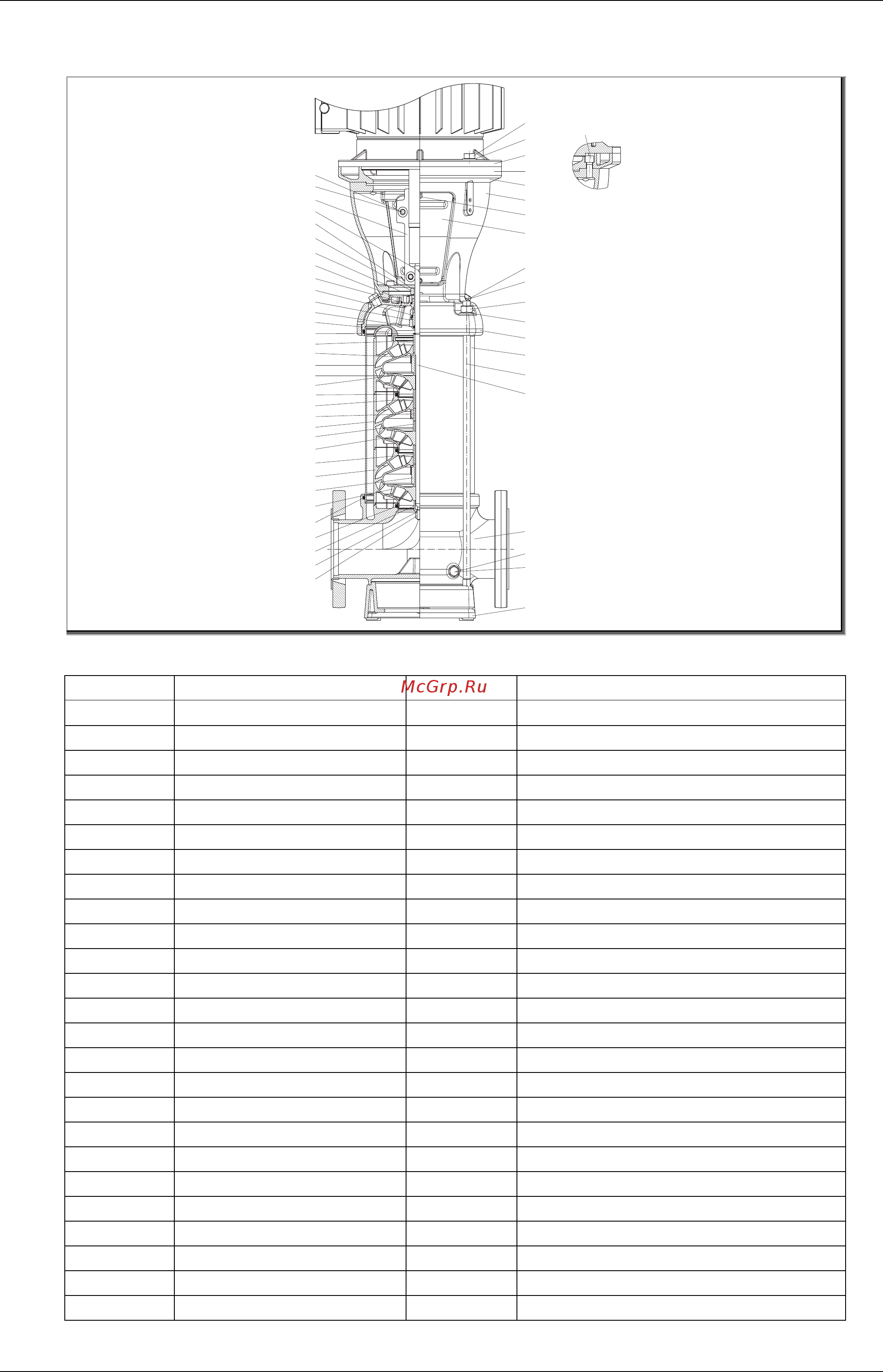

Abb. 22
101 Pumpengehäuse 554.2 Unterlegscheibe
109 Stufenmantel 554.4 Unterlegscheibe
161 Gehäusedeckel mit Laterne 569 Spannstift für Kupplung
163 Druckdeckel 598.1 Zwischenflansch
174.2 Leitapparat mit Lager 598.2 Zwischenflansch
174.3 Leitapparat ohne Lager 681 Kupplungsschutz
183 Fuß 720 Gegenflansch
211 Welle 800 Motor
230.1 Laufrad 849 Kupplung
230.2 Laufrad 901.1 Sechskantschraube
412.1 O-Ring 901.2 Sechskantschraube
412.2 O-Ring 901.3 Sechskantschraube
412.3 O-Ring 903.1 Verschlussschraube
412.6 O-Ring 903.2 Verschlussschraube
412.7 O-Ring 904 Gewindestift
433 Gleitringdichtung 905 Verbindungsschraube
471 Dichtungsdeckel 914 Innensechskantschraube
480 Stellring 914.1 Innensechskantschraube
503 Laufring 914.2 Innensechskantschraube
521.1 Abstandshülse 920.1 Sechskantmutter
521.2 Abstandshülse 920.2 Sechskantmutter
521.3 Abstandshülse 920.3 Sechskantmutter
521.4 Abstandshülse 922 Laufradmutter
521.5 Abstandshülse 932 Sicherungsring
521.6 Abstandshülse 932.1 Sicherungsring
523 Dichtungsaufnahme
