Technische Daten
11|2018 DE 47
IN-VB 125
IN-VB-S 125
901.1
554.4
800
598
920.4
161.1
914.2
681
920.1
554.2
903.1
412.8
932
109
905
211
101
903.3
412.3
183
174.2
412.1
230.1
914.3
174.4
412.10
521.5
932.1
922
502
521.2
521.1
174.3
230.1
230.2
521.2
521.3
521.4
523.1
521.2
174.1
230.1
230.2
412.9
901.4
680
480
904
914.3
471
412.6
523.2
433
412.7
163
914.1
849
569
WG56.00.023-P

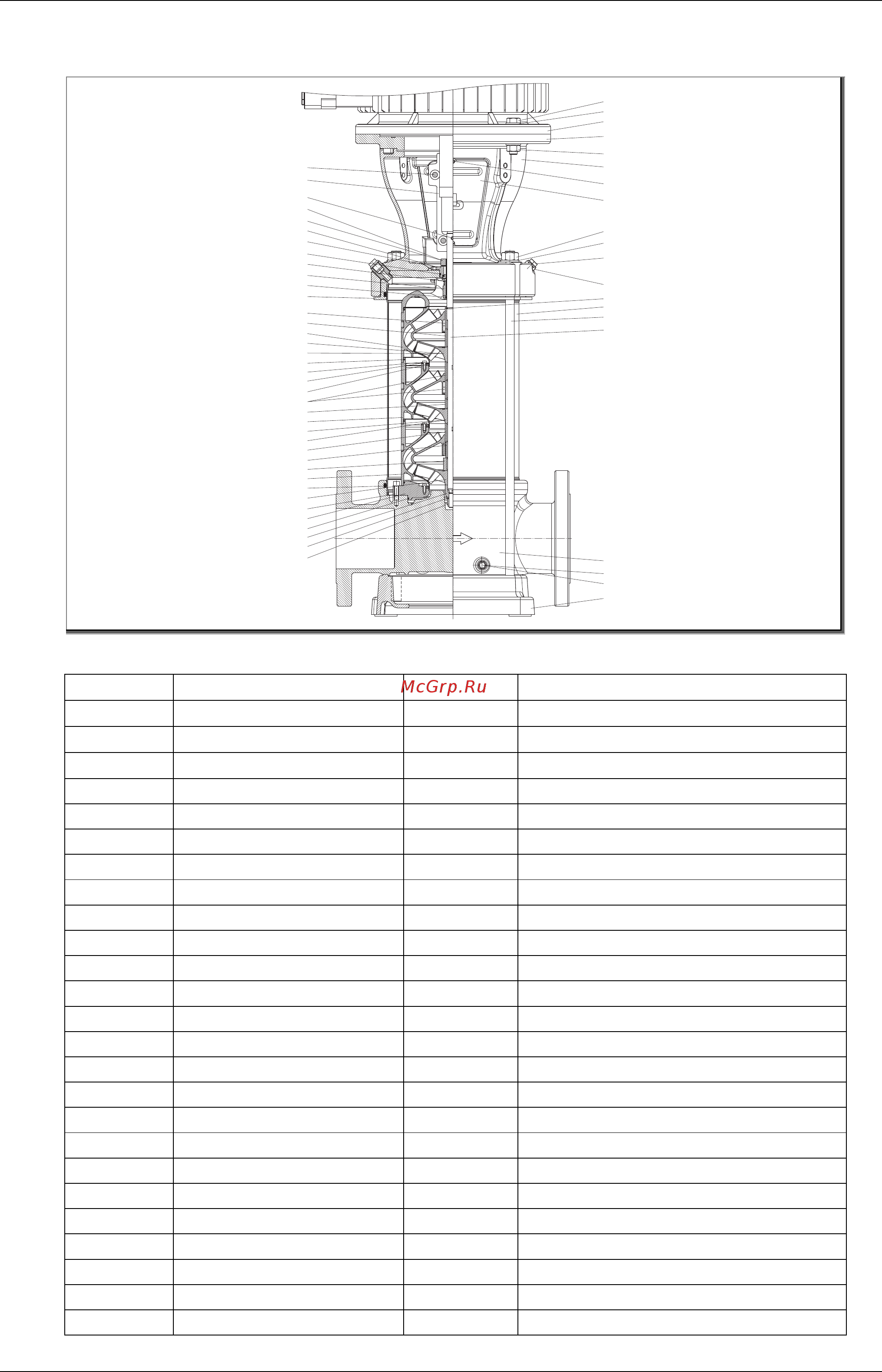

Abb. 23
101 Pumpengehäuse 521.4 Abstandshülse
109 Stufenmantel 521.5 Abstandshülse
161.1 Laterne 523.1 Abstandshülse
163 Deckel 523.2 Abstandshülse
174.3 Stufengehäuse 554.2 Unterlegscheibe
174.2 Stufengehäuse 554.4 Unterlegscheibe
174.4 Stufengehäuse 569 Zylinderstift
174.1 Stufengehäuse 598 Zwischenflansch
183 Grundplatte 680 Abdeckplatte
211 Welle 681 Kupplungsschutz
230.1 Laufrad 800 Motor
230.2 Laufrad 849 Kupplung
412.1 O-Ring 901.1 Sechskantschraube
412.3 O-Ring 901.4 Sechskantschraube
412.7 O-Ring 903.1 Verschlussschraube
412.6 O-Ring 903.3 Verschlussschraube
412.8 O-Ring 904 Gewindestift
412.9 O-Ring 905 Verbindungsschraube
412.10 O-Ring 914.1 Innensechskantschraube
433 Gleitringdichtung 914.2 Innensechskantschraube
471 Dichtungsdeckel 914.3 Innensechskantschraube
480 Stellring 920.1 Sechskantmutter
502 Spaltring 920.4 Sechskantmutter
521.1 Abstandshülse 922 Laufradmutter
521.2 Abstandshülse 932.1 Sicherung
521.3 Lagerhülse 932 Sicherungsring
