Technical data
11|2018 EN 45
IN-VB 25 / IN-VB 40 / IN-VB 60
IN-VB-S 25 / IN-VB-S 40 / IN-VB-S 60
521.4
523.1
521.4
211
521.1
521.3
521.5
903.1
681
163
433
523.2
521.2
901.1
554.4
412.8
920.1
554.2
905
932.1
109
922
903.3
412.3
800
161
849
471
412.1
932
230
174.3
174.2
920.2
914.1
569
914.3
412.6
174.1
412.2
174.6
174.4
101
890
WG56.00.021-P

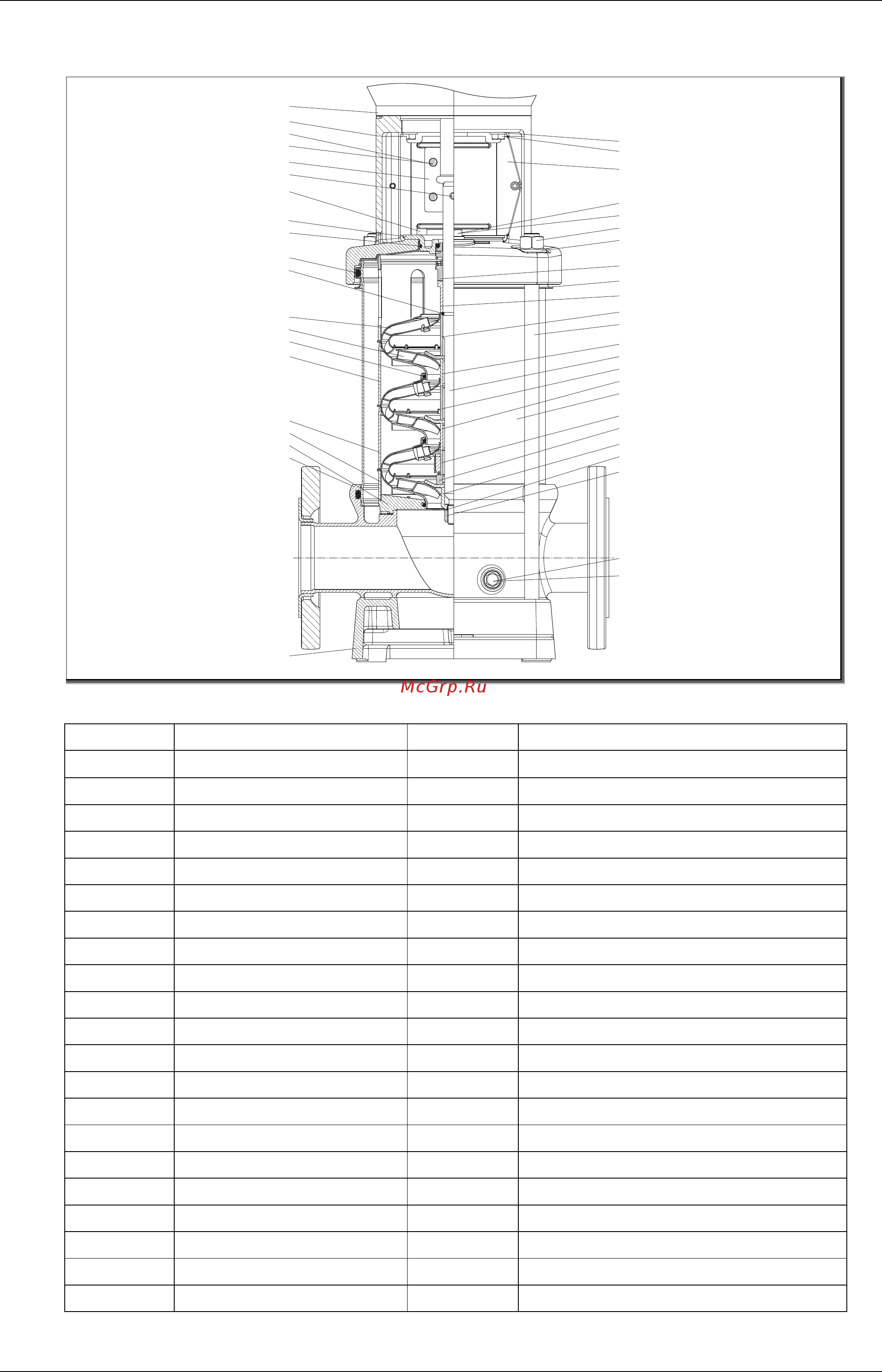

Fig. 21
101 Pump housing 521.3 Spacer sleeve
109 Stage casing 521.4 Spacer sleeve
161 Gland housing with lantern 521.5 Spacer sleeve
163 Discharge lid 523.1 Seal gland
174.1 Upper diffuser 523.2 Seal gland
174.2 Diffuser with bearing 554.2 Washer
174.3 Diffuser without bearing 554.4 Washer
174.4 Lower diffuser 569 Coupling pin
183 Foot 681 Coupling guard
211 Shaft 800 Motor
230 Impeller 849 Coupling
270 Deflector 901.1 Hexagon screw
412.1 O-ring 903.1 Screwed plug
412.2 O-ring 903.3 Screwed plug
412.3 O-ring 905 Tie bolt
412.6 O-ring 914.1 Hexagon socket screw
412.8 O-ring 914.2 Hexagon socket screw
433 Mechanical seal 914.3 Hexagon socket screw
471 Seal lid 920.1 Hex nut
504 Spacer ring 922 Impeller nut
521.1 Spacer sleeve 932 Circlip
521.2 Spacer sleeve 932.1 Circlip
