Technical data
46 EN 11|2018
IN-VB 85
IN-VB-S 85
901.1
554.4
801
598.1
598.2
341
914.2
681
914.1
903.1
412.8
920.1
554.2
161
109
905
211
914
849
569
480
904
914.3
471
412.6
523
433
412.7
163
932
521.2
521.1
174.3
230.1
230.2
412.2
521.6
521.3
174.2
521.4
230.1
521.6
174.3
521.1
230.1
412.1
503
521.5
932.1
922
101
903.2
412.3
183
920.2
WG56.00.022-P

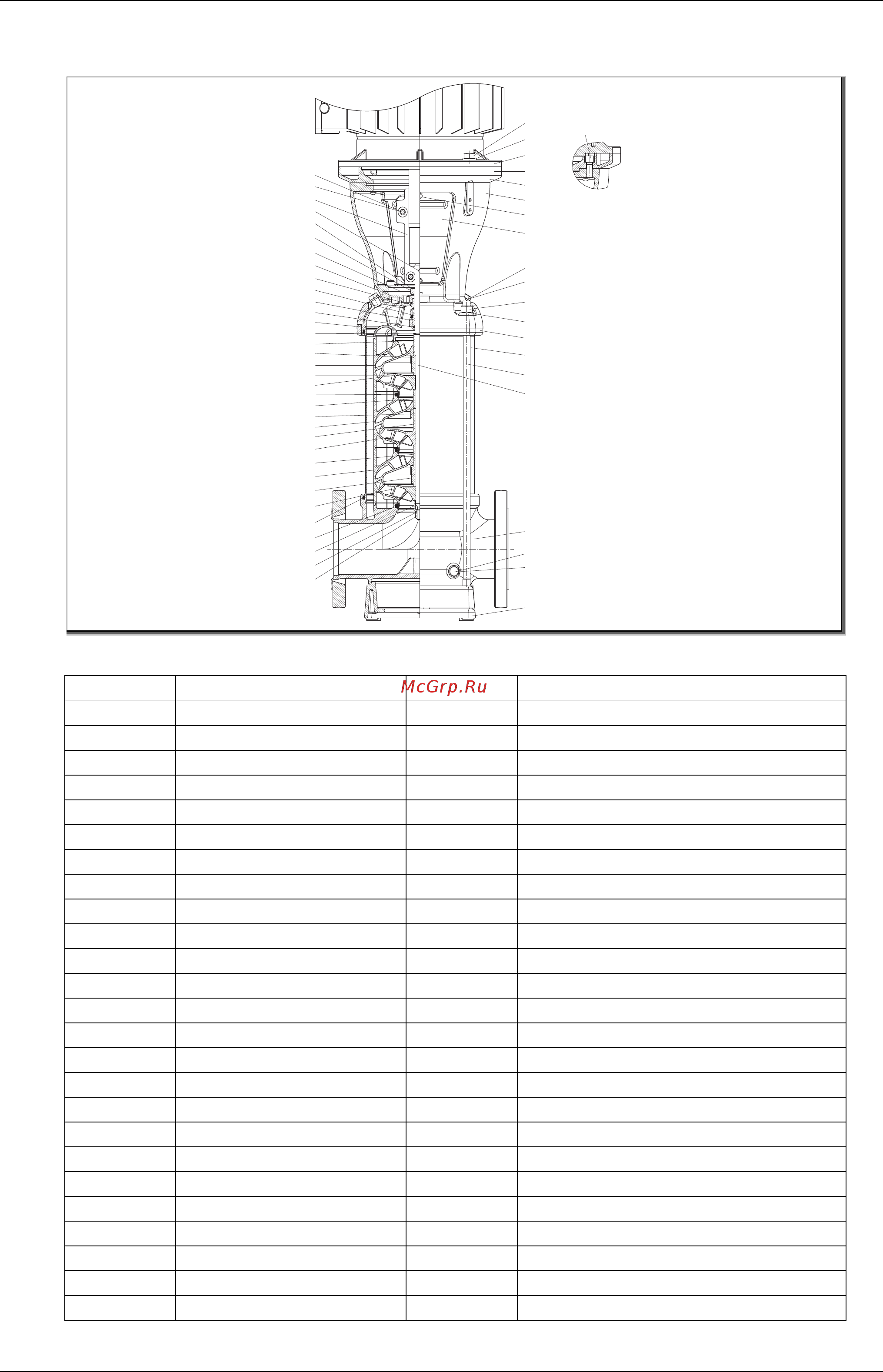

Fig. 22
101 Pump housing 554.2 Washer
109 Stage casing 554.4 Washer
161 Gland housing with lantern 569 Coupling pin
163 Discharge lid 598.1 Intermediate flange
174.2 Diffuser with bearing 598.2 Intermediate flange
174.3 Diffuser without bearing 681 Coupling guard
183 Foot 720 Counter flange
211 Shaft 800 Motor
230.1 Impeller 849 Coupling
230.2 Impeller 901.1 Hexagon screw
412.1 O-ring 901.2 Hexagon screw
412.2 O-ring 901.3 Hexagon screw
412.3 O-ring 903.1 Screwed plug
412.6 O-ring 903.2 Screwed plug
412.7 O-ring 904 Set screw
433 Mechanical seal 905 Tie bolt
471 Seal lid 914 Hexagon socket screw
480 Adjusting ring 914.1 Hexagon socket screw
503 Impeller wear ring 914.2 Hexagon socket screw
521.1 Spacer sleeve 920.1 Hex nut
521.2 Spacer sleeve 920.2 Hex nut
521.3 Spacer sleeve 920.3 Hex nut
521.4 Spacer sleeve 922 Impeller nut
521.5 Spacer sleeve 932 Circlip
521.6 Spacer sleeve 932.1 Circlip
523 Seal gland
