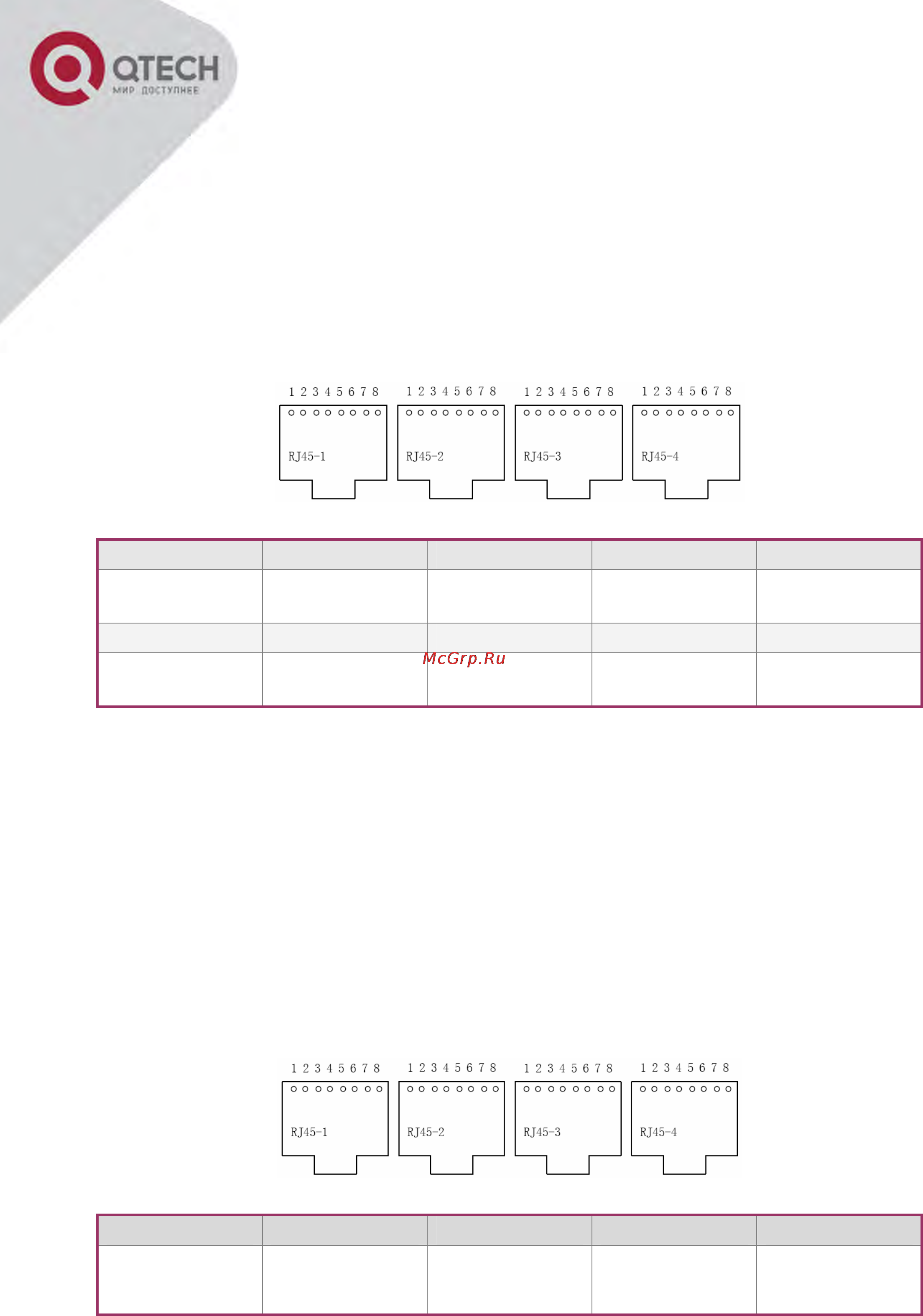

7.4. ИНТЕРФЕЙСНЫЙ МОДУЛЬ E&M
2-х проводный режим
□ Входное и выходное сопротивление: 600Ω
□ Номинальный уровень на входе (аналог-цифра) 0 dbm
□ Номинальный уровень на выходе (цифра-аналог) -3.5 dbm
□ Значение номинального уровня может быть установлено в соответствии с требованиями
заказчика
□ Величина затухания относительно значения на частоте 1020Гц для режима аналог-цифра и
цифра-аналог (G.715) в рабочем диапазоне частот: 0±0.2 dbm
□ Шум незанятого канала: 65 dbm
Канал 1 2 3 4
Номер контакта RJ45-1
1А, 2В, 3E, 4M
RJ45-1
5А, 6В, 7E, 8M
RJ45-2
1А, 2В, 3E, 4M
RJ45-2
5А, 6В, 7E, 8M
Канал 5 6 7 8
Номер контакта RJ45-3
1А, 2В, 3E, 4M
RJ45-3
5А, 6В, 7E, 8M
RJ45-4
1А, 2В, 3E, 4M
RJ45-4
5А, 6В, 7E, 8M
Контакты А и В – двухпроводная линия канала ТЧ. Контакт E – линия сигнализации Rx. Контакт M –
линия сигнализации Tx.
7.5. ИНТЕРФЕЙСНЫЙ МОДУЛЬ E&M
4-х проводный режим
□ Входное и выходное сопротивление: 600Ω
□ Номинальный уровень на входе (аналог-цифра) -13 dbm
□ Номинальный уровень на выходе (цифра-аналог) +4 dbm
□ Значение номинального уровня может быть установлено в соответствии с требованиями
заказчика
□ Величина затухания относительно значения на частоте 1020Гц для режима аналог-цифра и
цифра-аналог (G.715) в рабочем диапазоне частот: 0±0.2 dbm
□ Шум незанятого канала: 65 dbm
Канал 1 2 3 4
Номер контакта RJ45-1
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-2
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-3
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-4
1TА, 2TВ, 3RA, 4RB,
6E, 7M
