10. РАБОТА С ПРОГРАММОЙ СЕТЕВОГО МЕНЕДЖМЕНТА
QTECH NMS
Управление и мониторинг оборудованием производится при помощи программы сетевого
менеджмента QTECH NMS с соответствующим элемент-менеджером.

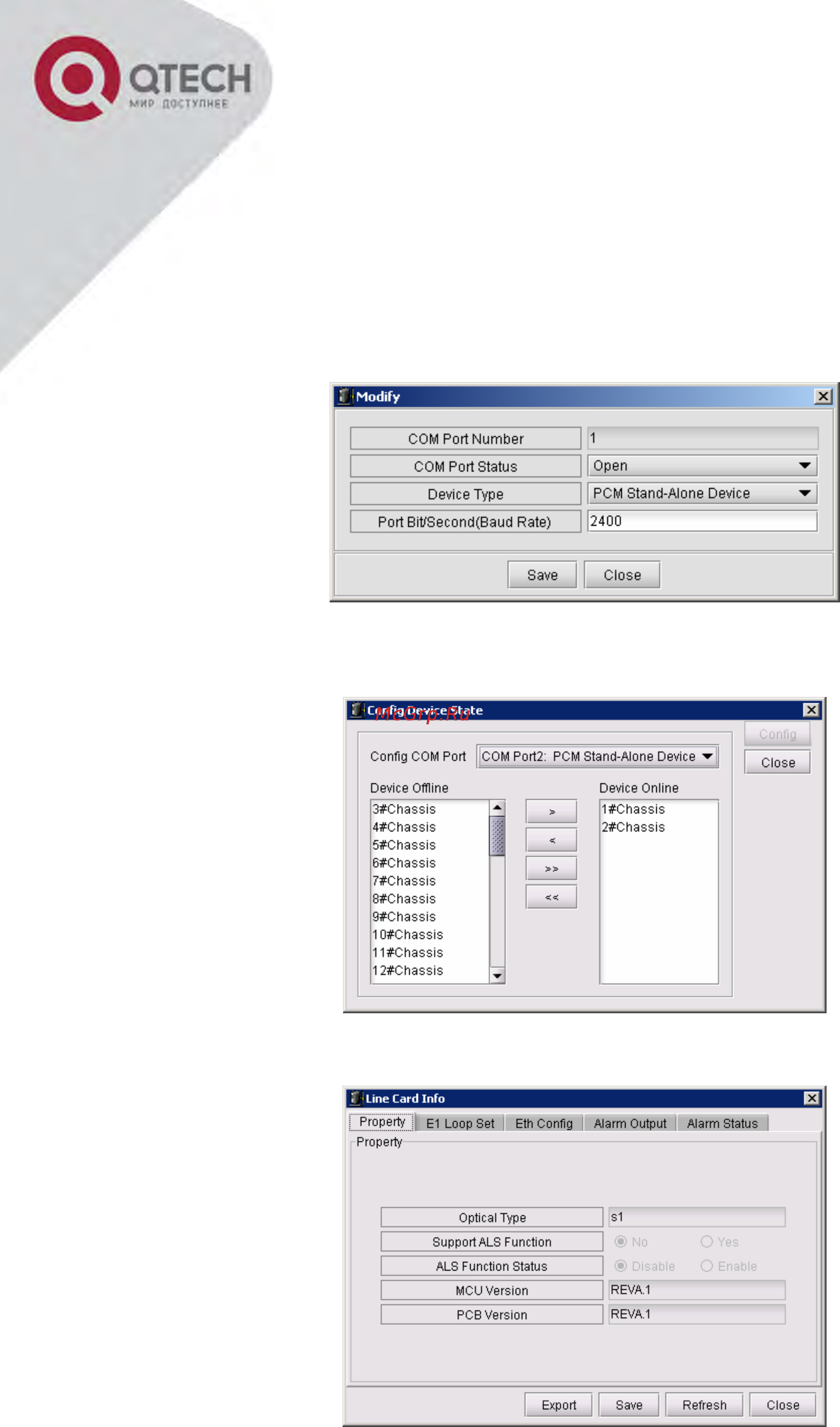

В окне Config Com Port Status and Device Type необходимо установить параметры:
Изменение скорости производится в состоянии Close. После изменения каждого параметра нажать
Save.
Для того, чтобы в списке появился удаленное устройство надо прописать его ID:
Окно Line Card Info для мультиплексора с оптическии линейным интерфейсом.
