26

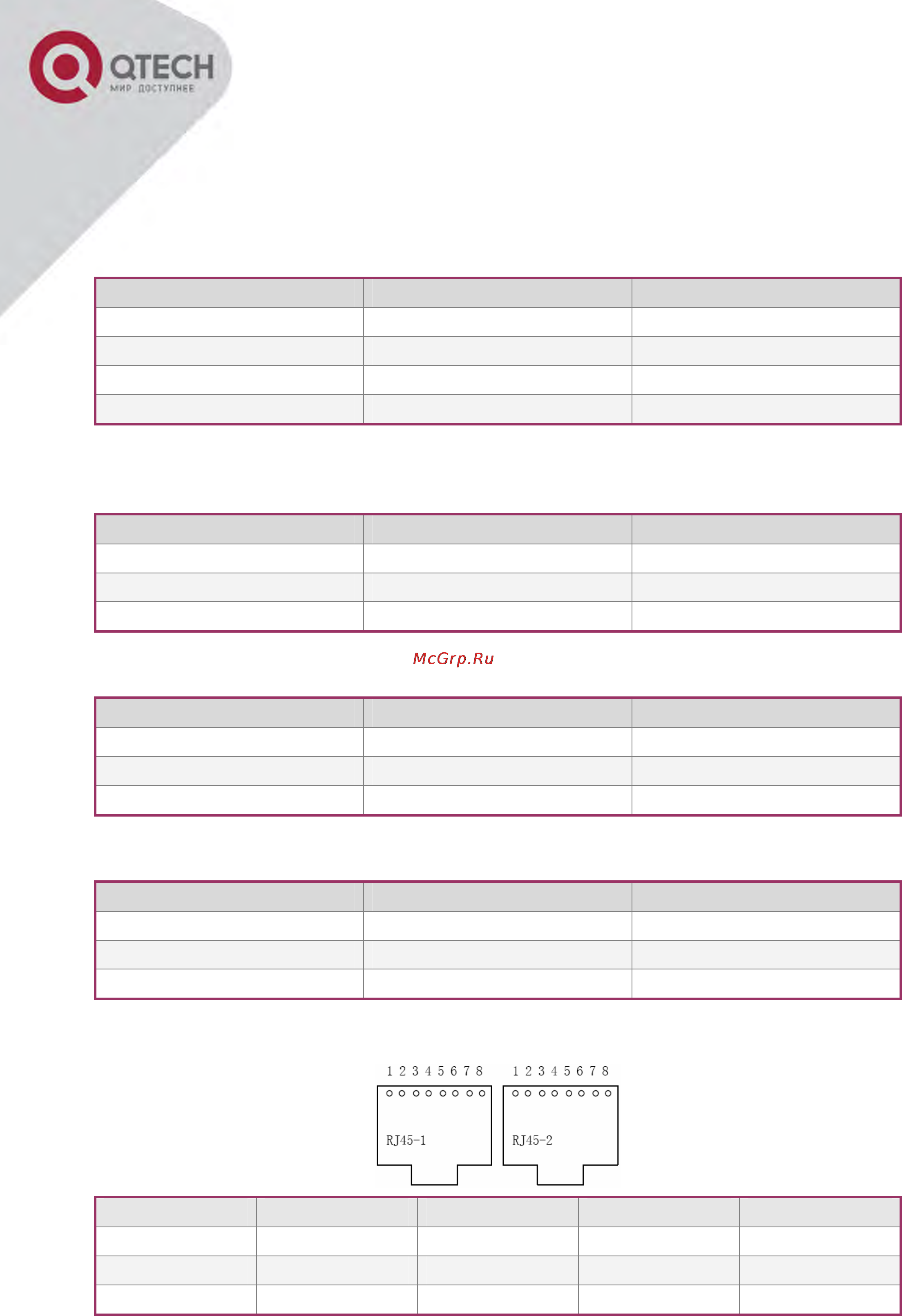

11. НАЗНАЧЕНИЕ КОНТАКТОВ ВНЕШНИХ РАЗЪЕМОВ И
СХЕМЫ КАБЕЛЕЙ
11.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА ИНТЕРФЕЙСА Е1 (120 Ом)
Номер контакта разъема RJ-45 Обозначение Назначение контакта
1 TD1+ Передача Е1-1+
2 TD1- Передача Е1-1-
5 RD1+ Прием Е1-1+
6 RD1- Прием Е1-1-
11.2. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА CONSOLE
Номер контакта разъема RJ-45 Обозначение Назначение контакта
3 RXD Передача
7 TXD Прием
4, 8 GND Земля
11.3. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА LINK UP
Номер контакта разъема RJ-45 Обозначение Назначение контакта
3 RXD Передача
7 TXD Прием
4, 8 GND Земля
11.4. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА LINK DOWN
Номер контакта разъема RJ-45 Обозначение Назначение контакта
3 RXD Передача
7 TXD Прием
4, 8 GND Земля
11.5. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ FXO, FXS
Канал 1 2 3 4
Номер контакта RJ45-1 1А, 2В RJ45-1 3А, 4В RJ45-1 5А, 6В RJ45-1 7А, 8В
Канал 5 6 7 8
Номер контакта RJ45-2 1А, 2В RJ45-2 3А, 4В RJ45-2 5А, 6В RJ45-2 7А, 8В
