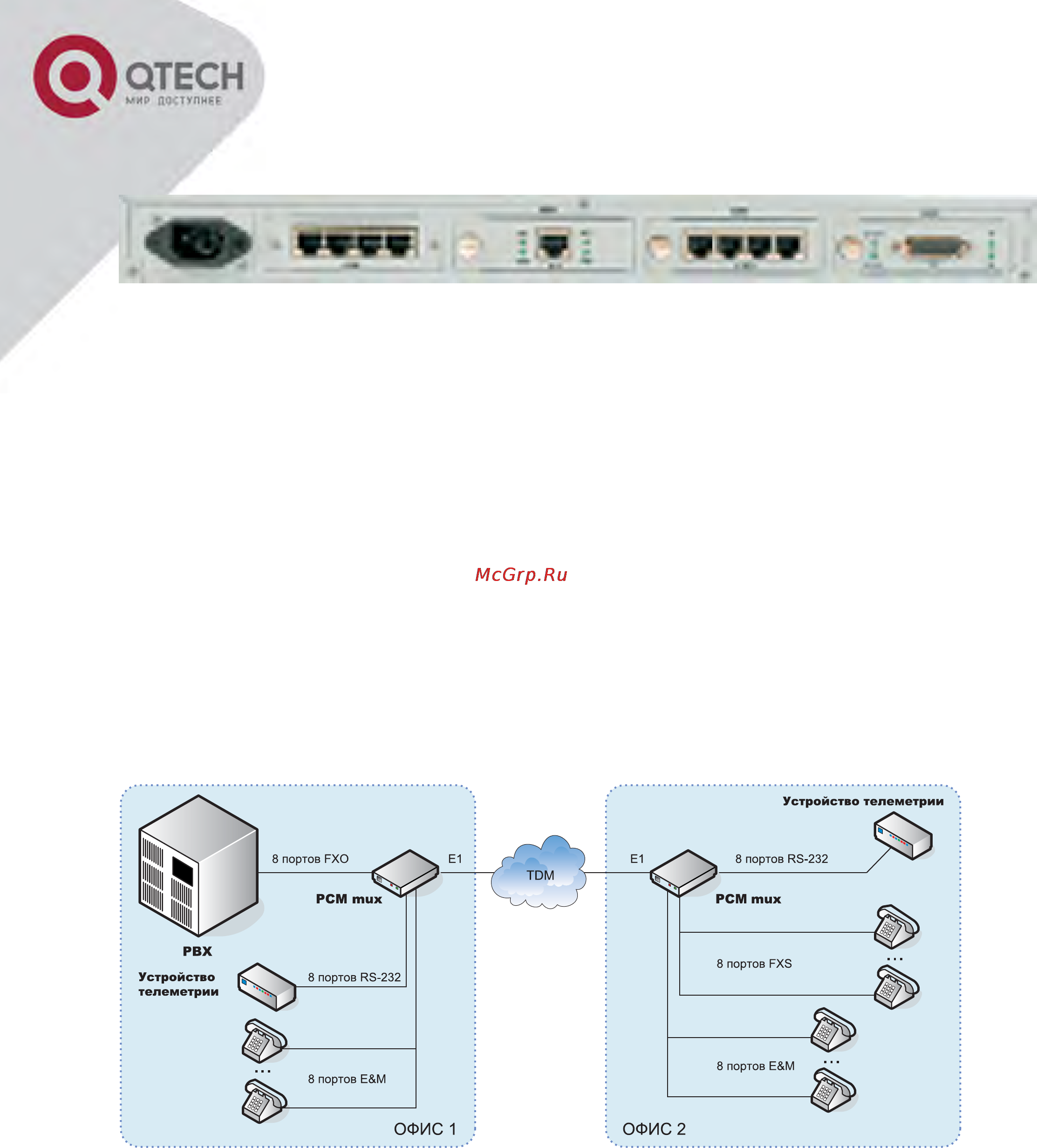

5. ЗАДНЯЯ ПАНЕЛЬ
На задней панели расположены: модуль линейного интерфейса и три слота для установки
интерфейсных модулей SLOT1, SLOT2 и SLOT3.
Если интерфейсный модуль, установленный в слот расширения, не имеет опции распределения
канальных ресурсов, количество каналов для данного модуля меньше или равно 8. В этом случае,
номера канальных интервалов для слотов расширения:
o SLOT1: канальные интервалы с 1 по 8
o SLOT2: канальные интервалы с 9 по 16
o SLOT3: канальные интервалы с 17 по 24
В случае, когда установленный модуль поддерживает опцию распределения канальных ресурсов,
номера канальных интервалов для слотов расширения:
o SLOT1: канальные интервалы с 1 по 8 основного канала
o SLOT2: канальные интервалы с 9 по 16 основного канала
o SLOT3: канальные интервалы с 17 по 30 (ИКМ30) или с 17 по 31 (ИКМ31) основного канала
6. СХЕМЫ ПРИМЕНЕНИЯ
Топология точка-точка, электрический линейный интерфейс Е1
