13
Контакты 1TА и 2TВ – линия Tx канала ТЧ. Контакты 3RA и 4RB – линия Rx канала ТЧ.
Контакт E – линия сигнализации Rx. Контакт M – линия сигнализации Tx.

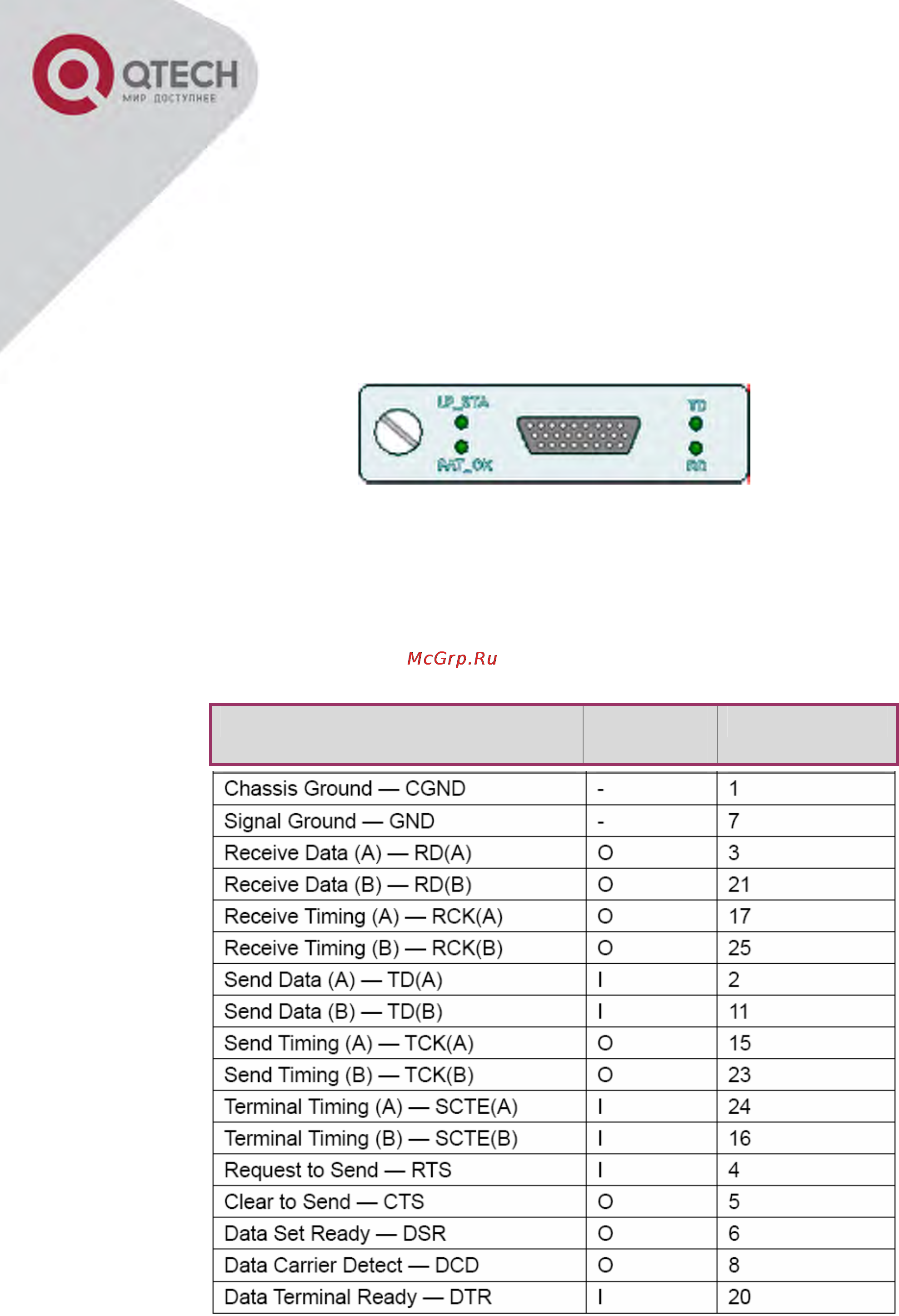

7.6. ИНТЕРФЕЙСНЫЙ МОДУЛЬ V.35
□ Физические характеристики: соответствуют спецификации стандарта на интерфейс V.35
□ Соединитель: DBH26
□ Режим: DCE
□ Скорость: N×64кбит/с N=1-31
Светодиодные индикаторы:
o TD: V35 передача данных
o RD: V35 прием данных
o LP_STA: статус шлейфа. ВКЛ – установлен локальный шлейф
o PAT_OK: ВКЛ – нормальное состояние
ВЫКЛ - авария
Назначение контакта I (прием)
О (передача)
Номер контакта
Содержание
