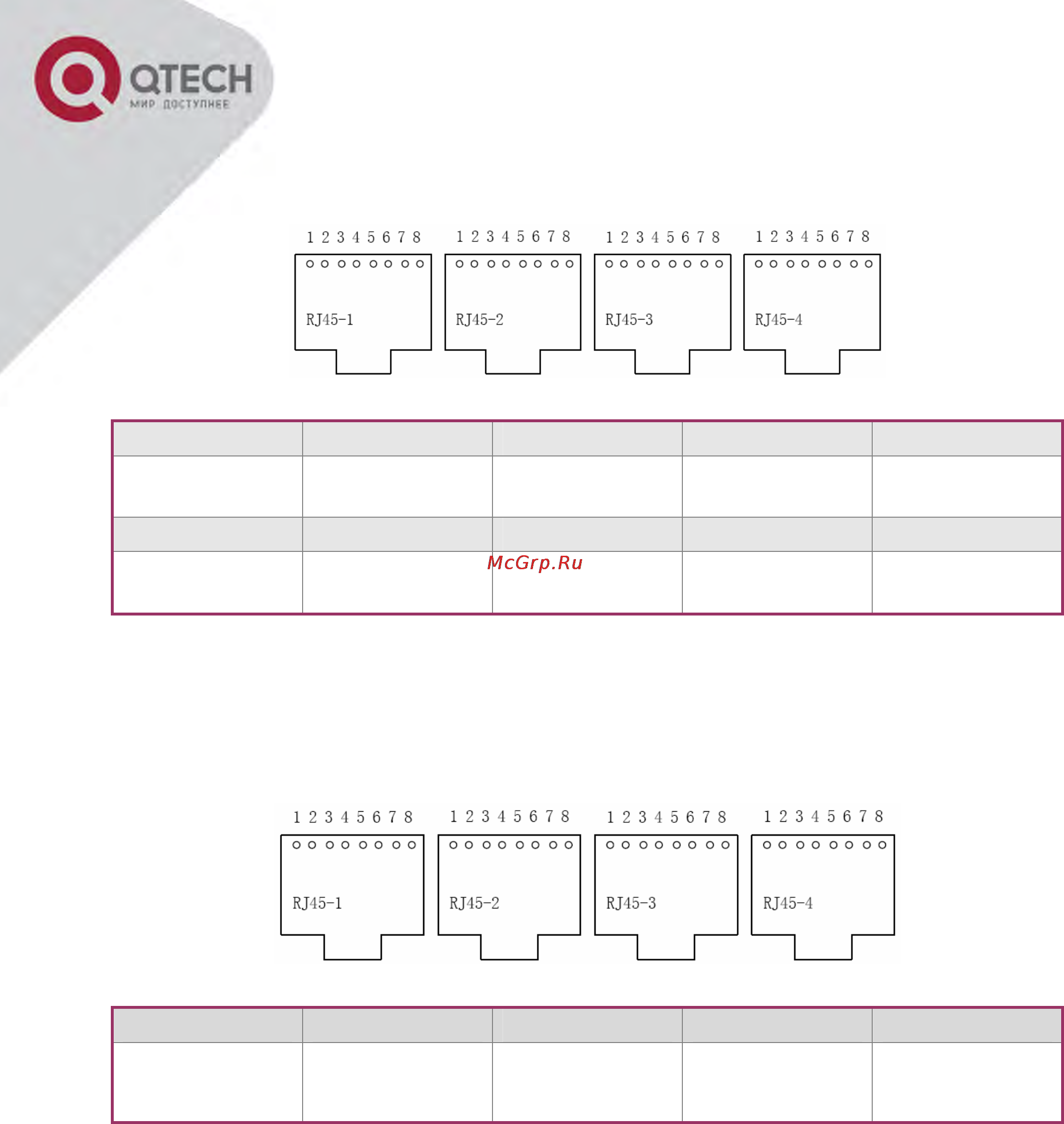

11.6. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ E&M,
ДВУХПРОВОДНЫЙ РЕЖИМ
Канал 1 2 3 4
Номер контакта RJ45-1
1А, 2В, 3E, 4M
RJ45-1
5А, 6В, 7E, 8M
RJ45-2
1А, 2В, 3E, 4M
RJ45-2
5А, 6В, 7E, 8M
Канал 5 6 7 8
Номер контакта RJ45-3
1А, 2В, 3E, 4M
RJ45-3
5А, 6В, 7E, 8M
RJ45-4
1А, 2В, 3E, 4M
RJ45-4
5А, 6В, 7E, 8M
Контакты А и В – двухпроводная линия канала ТЧ. Контакт E – линия сигнализации Rx. Контакт M –
линия сигнализации Tx.
11.7. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ E&M,
ЧЕТЫРЕХПРОВОДНЫЙ РЕЖИМ
Канал 1 2 3 4
Номер контакта RJ45-1
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-2
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-3
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-4
1TА, 2TВ, 3RA, 4RB,
6E, 7M
Контакты 1TА и 2TВ – линия Tx канала ТЧ. Контакты 3RA и 4RB – линия Rx канала ТЧ.
Контакт E – линия сигнализации Rx. Контакт M – линия сигнализации Tx.
