8. НАСТРОЙКА ПАРАМЕТРОВ ПРИ ПОМОЩИ HYPER
TERMINAL
Перед соединением консольного порта мультиплексора с СОМ-портом компьютера необходимо
убедиться в наличии заземления. Установить Бит#1 DIP-переключателя в положение ON, запустить

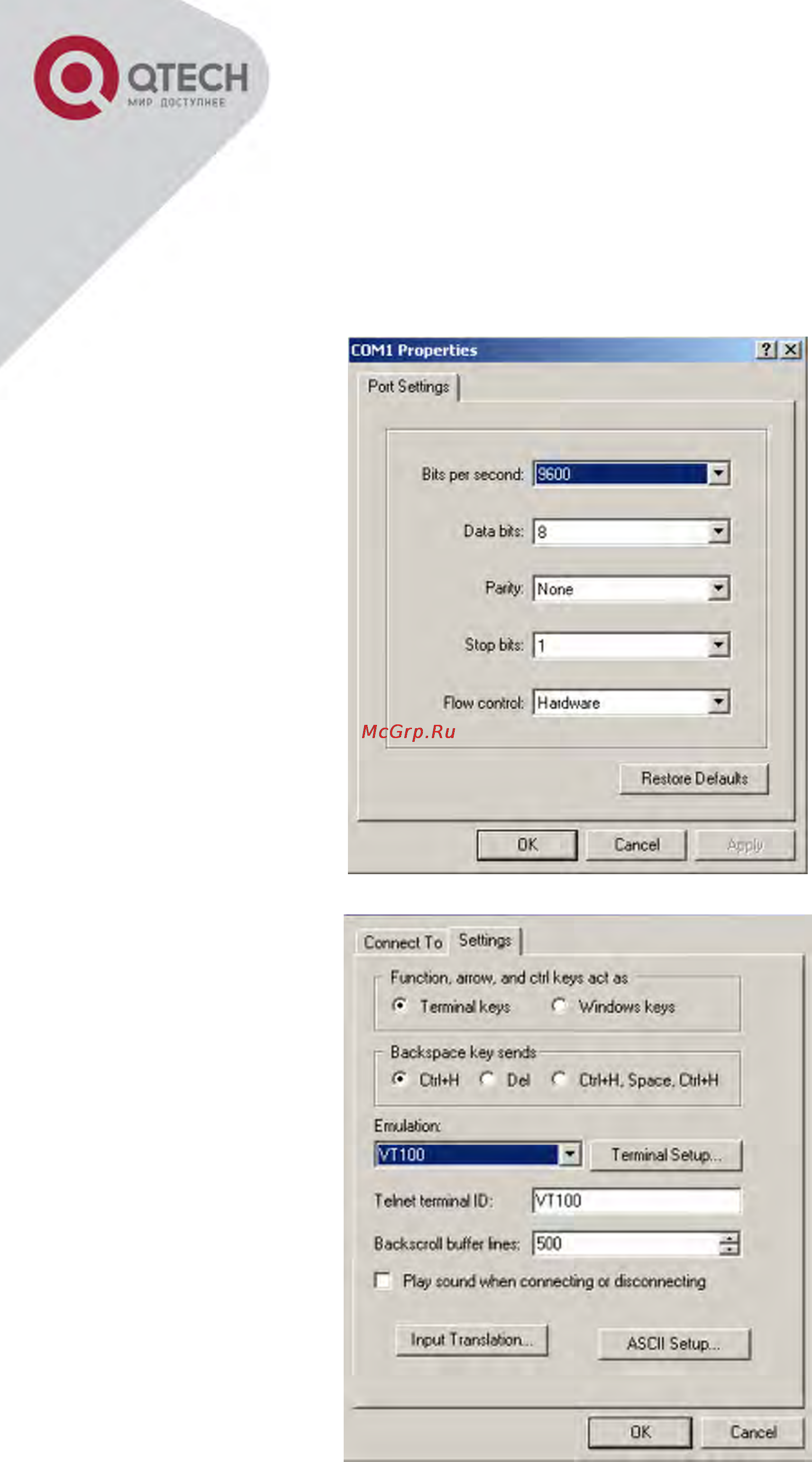

Hyper Terminal и установить параметры СОМ-порта:
В меню свойств, установить режим эмуляции терминала VT100
Далее ввести пароль. Пароль по умолчанию – qtech
