Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электроза-

мком (если он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия, используя для этого монтажный

уголок.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажный уголок к стене.

5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения че-

рез отверстие в центре пластины.

6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема

подключения приведена в следующем разделе инструкции.

7. Под центральной частью монтажного уголка организуйте небольшую полость.

Аккуратно уложите излишки кабеля в полость.

8. Установите панель на монтажную пластину и закрепите её фиксирующим вин-

том в нижней части панели.

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12 В

Черный Общий

Зеленый Замок 1(+)

Коричневый Замок 2 (-)

Белый Замок 3

Все соединения должны осуществ-

ляться только при выключенном пи-

тании видеодомофона!!!

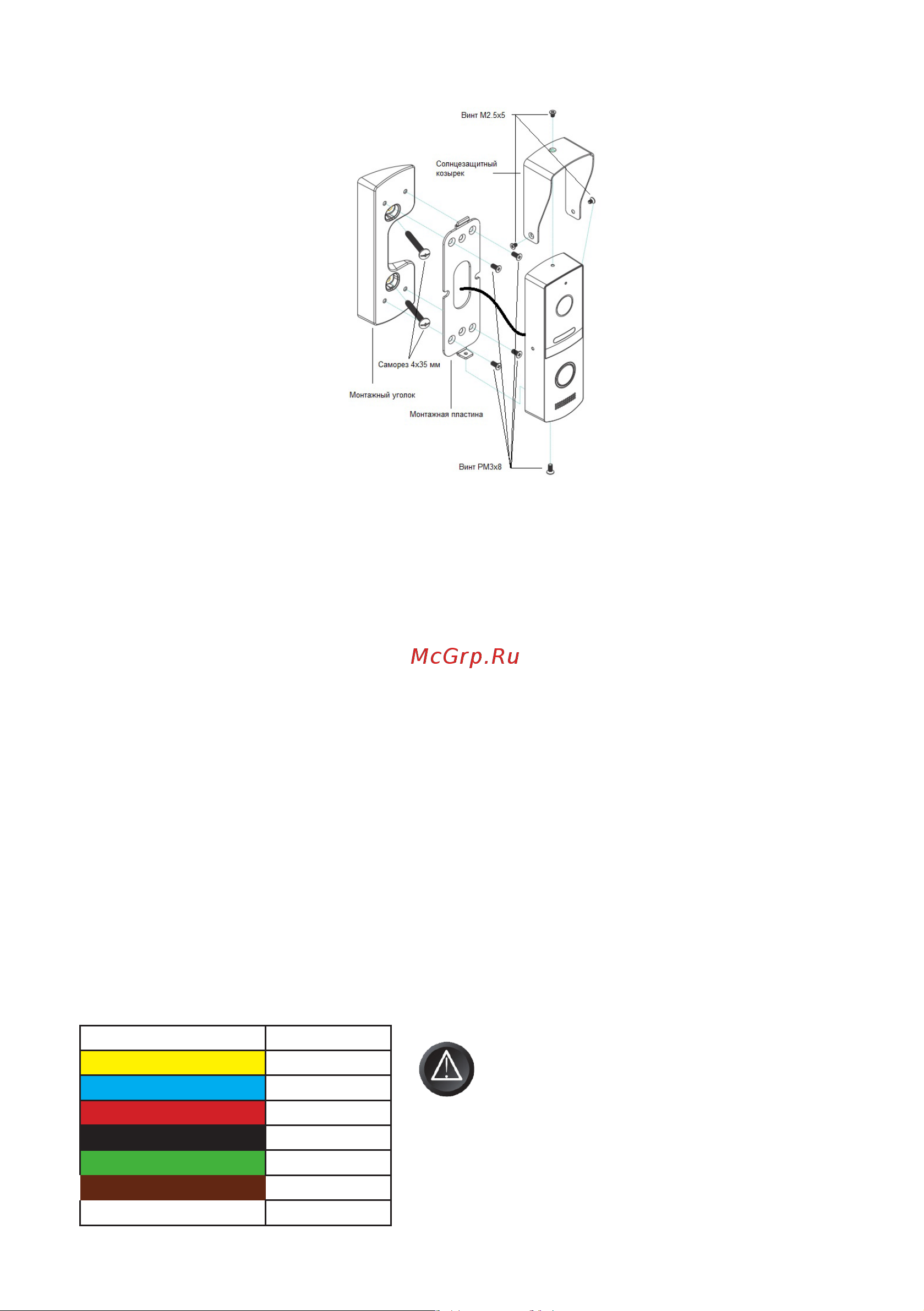

Схема установки панели с использованием монтажного уголка:

■ Провода панели

Вызывная панель подключается согласно этикетке, расположенной на кабеле.

Назначение и цвета проводов указаны в таблице настоящей инструкции.
