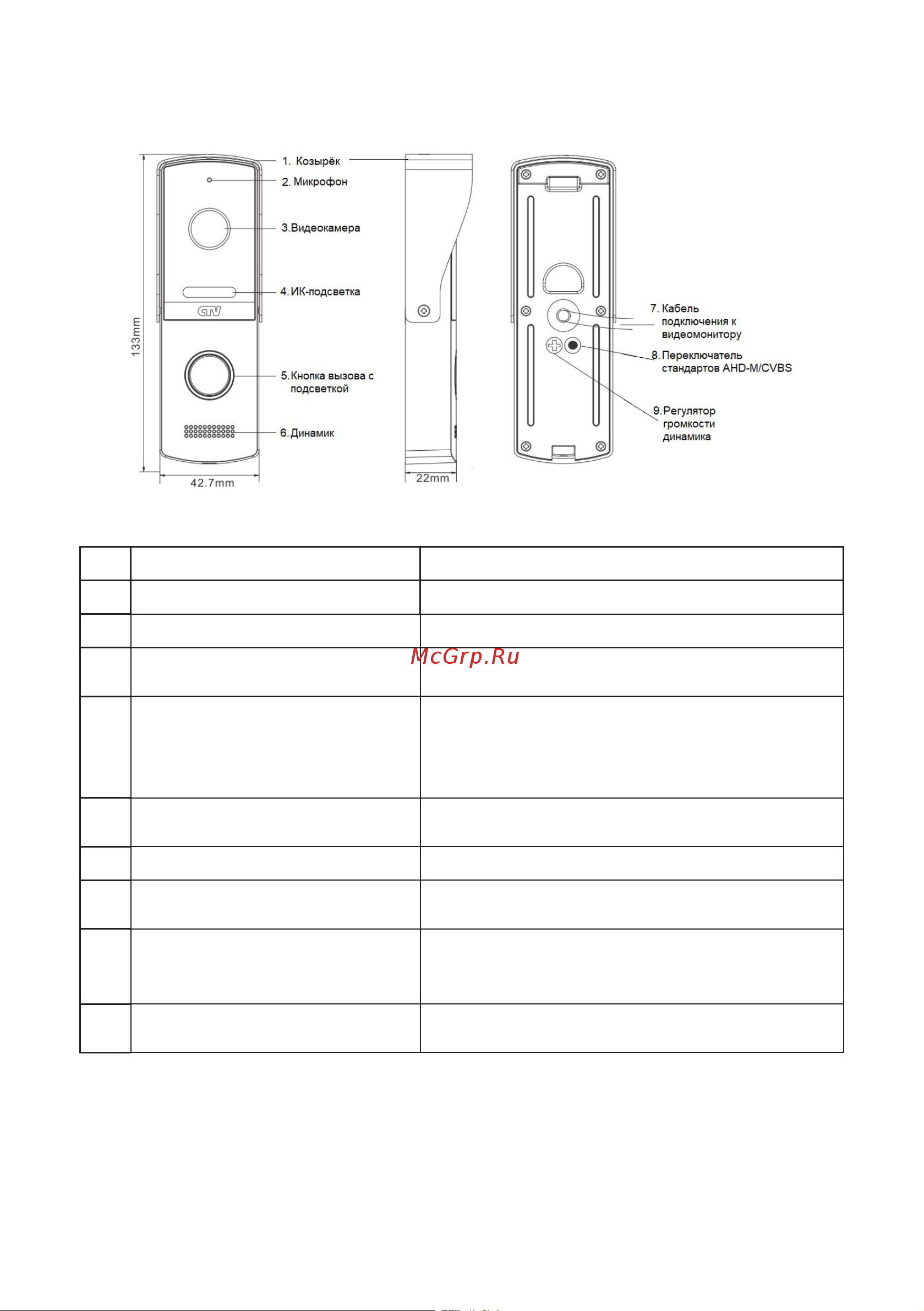

№ Наименование Описание
1 Козырёк Солнцезащитный козырёк
2 Микрофон Для голосовой связи с видеомонитором.
3 Видеокамера
Формирует изображение, которое передает-
ся на монитор.
4 ИК-подсветка
В условиях недостаточной освещенности,
видеокамера вызывной панели автомати-
чески переходит в черно-белый режим и
включается ИК-подсветка.
5 Кнопка вызова с подсветкой
Для организации вызова с панели и легкого
обнаружения панели в темноте .
б Динамик Для голосовой связи с видеомонитором.
7
Кабель подключения к видео-
монитору
Для подключения панели к монитору и
устройству для отпирания двери.
8
Переключатель стандартов
AHD-M/CVBS
Длительное зажатие кнопки на 10-15 секунд
во время сеанса связи с монитором пере-
ключает стандарт видео.
9 Регулятор звука
Для регулировки уровня громкости дина-
мика вызывной панели.
Таблица №3
КОНСТРУКЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ
ВЫЗЫВНОЙ ПАНЕЛИ CTV-D4003AHD
