ВНИМАНИЕ: При подключении соблюдайте соответствие цвета и на-

значения соединительных проводов!

Данная панель оснащена импульсным источником питания для открывания

электромеханического замка (зелёный провод). Таким образом электромехани-

ческий замок может работать с данной панелью без дополнительного блока пи-

тания.

Использовать питание 12 В видеодомофона для электрозамка запрещено -

оно предназначено только для питания вызывной панели.

Встроенное реле управления замком обеспечивает замыкание контактов

(провода белый и коричневый) при подаче сигнала открывания двери с видео-

монитора.

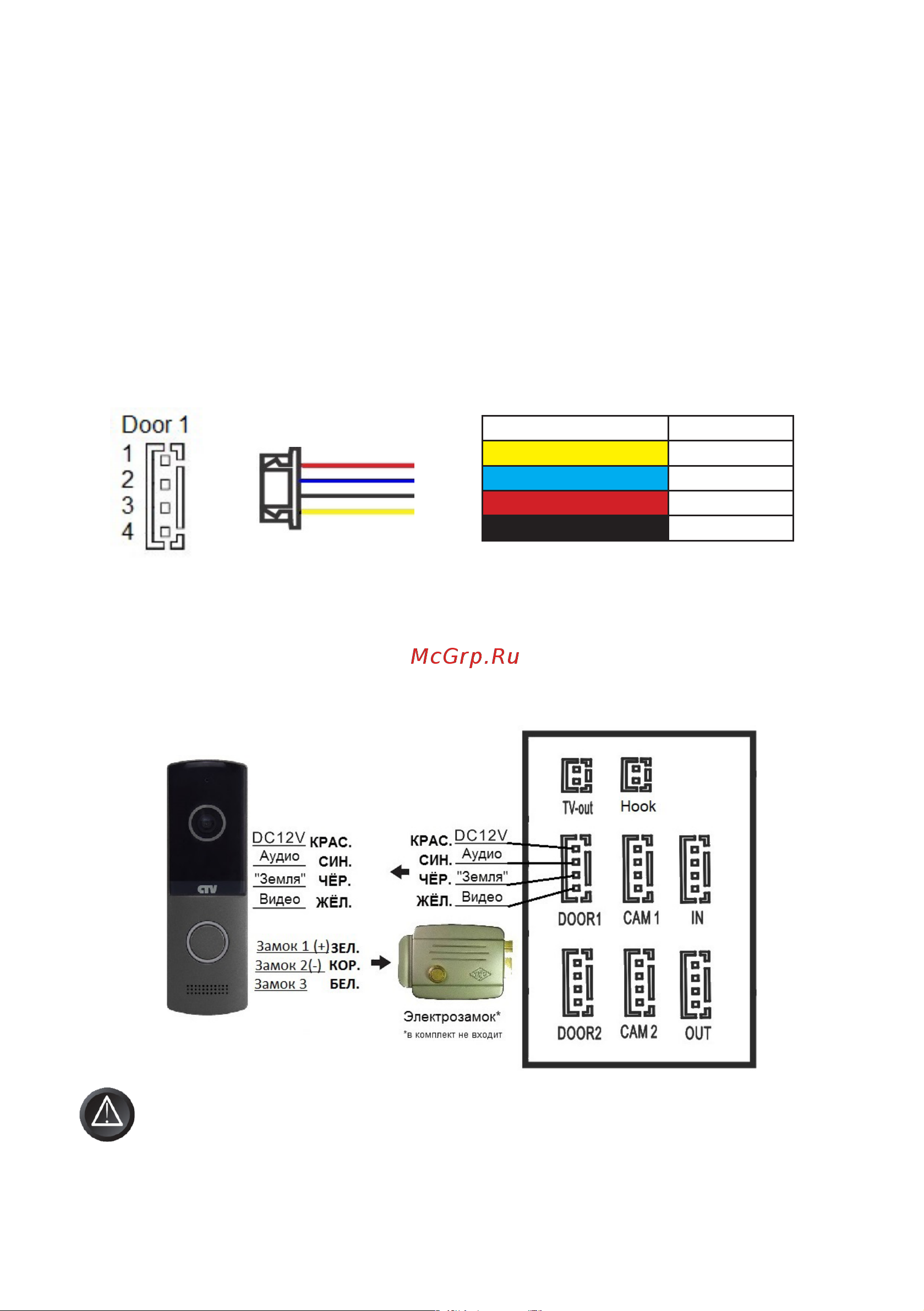

■ Подключение комплекта (простая схема)

Вызывная панель (входит в комплект) подключается к разъёму монитора

DOOR1 (Панель1) с помощью коннектора с цветными проводами:

Панель коммутации

монитора CTV-M2702MD

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12 В

Черный Общий

Вторая вызывная панель (в комплект не входит) подключается к разъему мо-

нитора DOOR2 (Панель2). Также вместо вызывной панели к этим разъёмам мо-

жет быть подключен блок адаптера подъездного домофона.

Разъёмы DOOR1 (Панель1) и DOOR2 (Панель2) имеют одинаковые функци-

ональные возможности (рис. 2).

Рисунок 1
