4
www.ctvcctv.ru
ВНИМАНИЕ: Внутри этого изделия имеются неизолированные кон-
такты с напряжением 220 Вольт. Они представляют опасность для здо-
ровья и жизни человека. Ремонт и техническое обслуживание может
осуществлять только специалист должной квалификации!
• Не допускайте падения устройства и механических нагрузок.
• При подключении вызывной панели, желательно применять солнцезащит-
ный козырек, для исключения попадания влаги и прямых солнечных лучей.
• Не используйте химически активные и абразивные моющие средства для
чистки изделия. Используйте влажную фланелевую ветошь.
• Исключайте сильные перегибы соединительных проводов. Это может вызы-
вать короткое замыкание и поражение электрическим током.

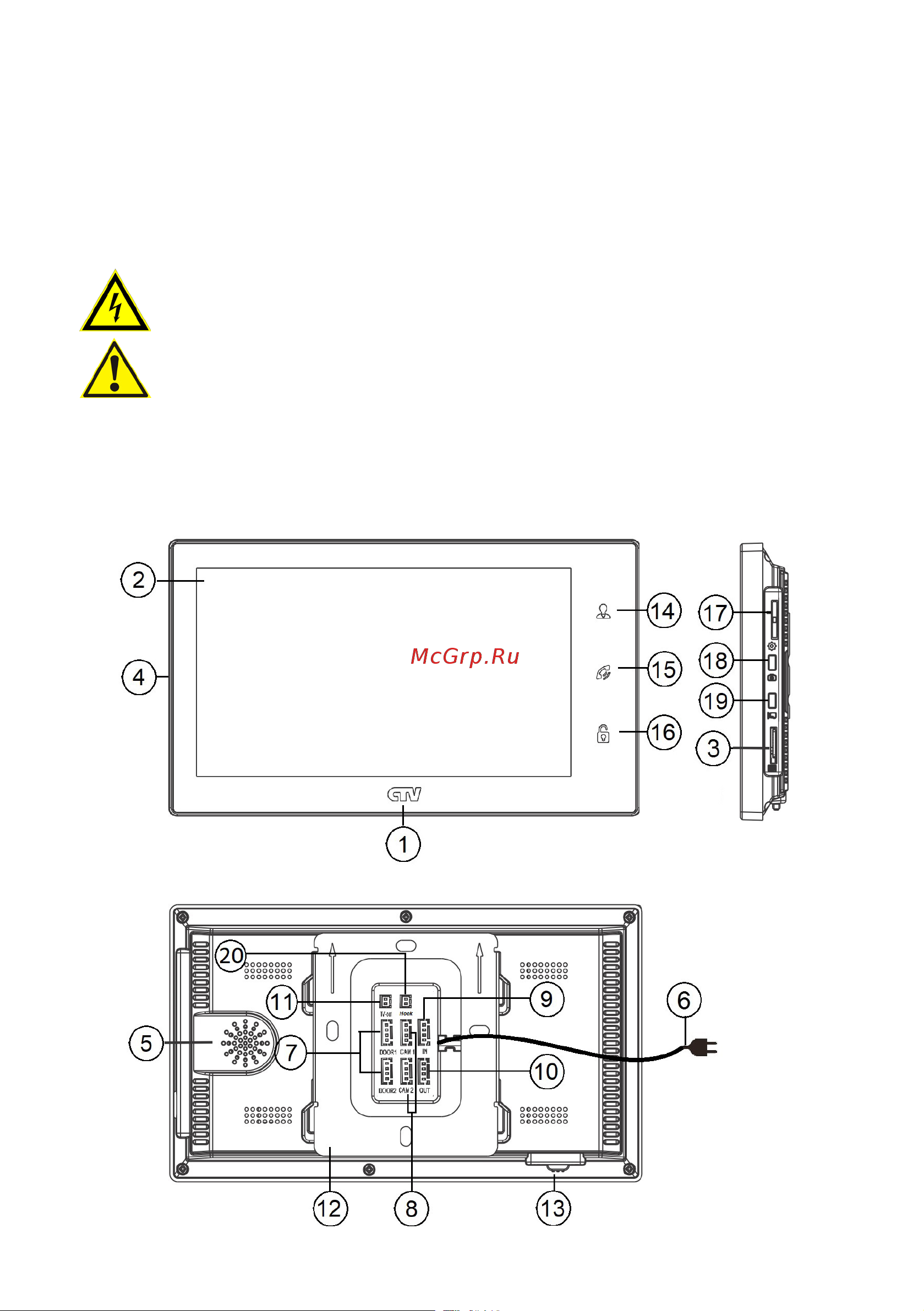

КОНСТРУКЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ
МОНИТОРА CTV-M2701/M2702MD
Органы управления и индикация
См. таблицу №1,2.
