■ Требования к кабелям подключения

1. Рекомендуемый тип соединительного кабеля: 4-жильный КВК (комбини-

рованный видеокабель, состоящий из экранированного радиочастотного коак-

сиального провода и 2-х дополнительных проводников). Имейте ввиду, что для

обеспечения хорошего изображения и звука, необходимо использовать качест-

венный соединительный кабель. Рекомендуемая максимальная длина кабеля со-

ставляет 80 метров, при сечении каждого проводника не менее 0.5 мм

2. Рекомендуемый тип питающего кабеля: ВВГ-НГ (Медный силовой кабель с

ПВХ-изоляцией и оболочкой, не поддерживающей горения) с сечением провод-

ника 2.5 мм

. Сеть питания видеомонитора рекомендуется защищать отдельным

автоматом отключения тока.

■ Схема подключения панели (замковая часть)

В настоящей инструкции приводятся три самых распространенных схемы

подключения панели CTV-D4003AHD:

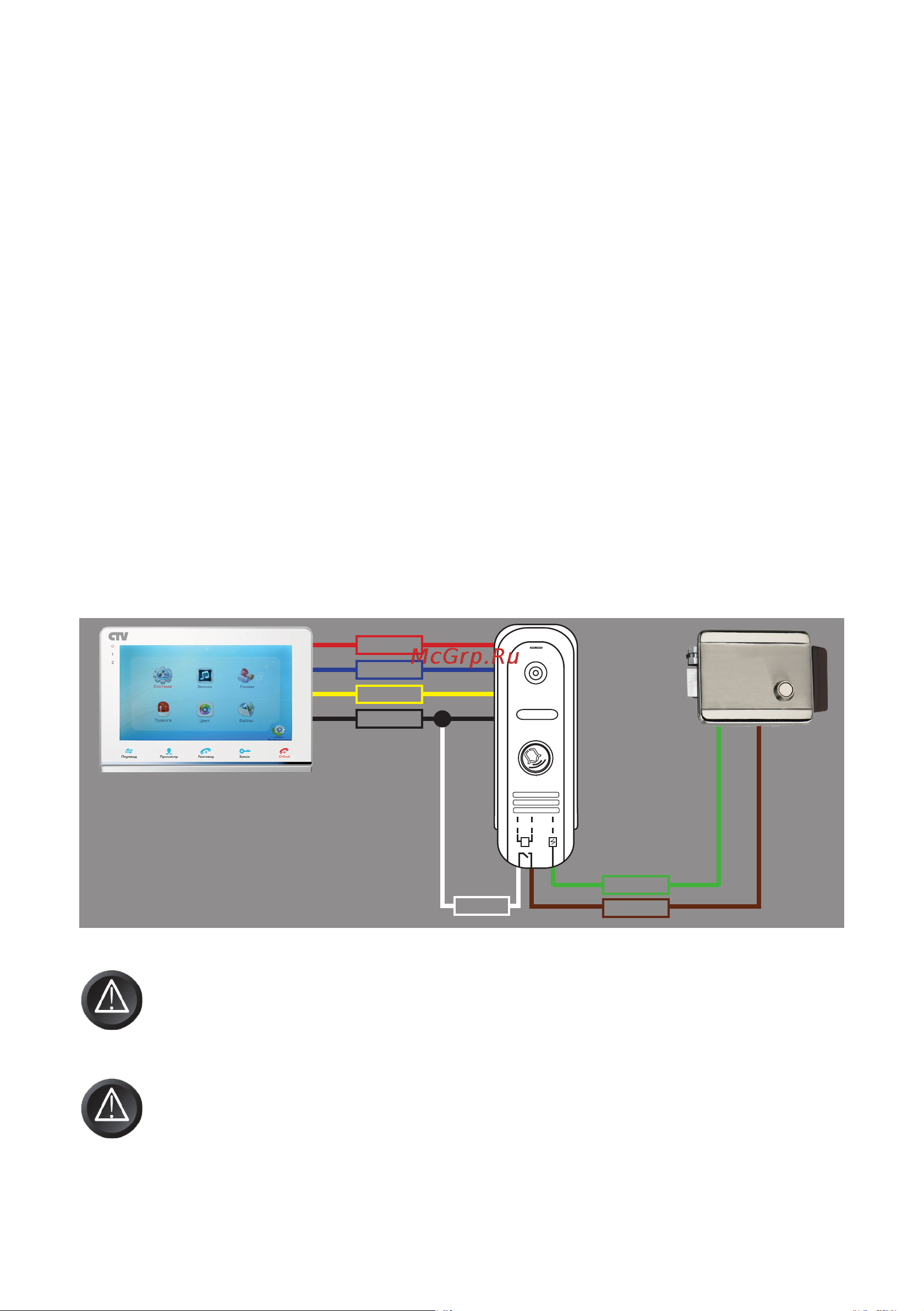

Схема №1. На этой схеме показан вариант подключения электромеханиче-

ского замка без дополнительного источника питания с питанием от панели. При

подаче команды с монитора на открывание двери, контакты реле внутри панели

замыкают цепь, и на замок поступает мощный электрический импульс, энергии

которого достаточно для срабатывания механизма замка.

+ 12 в

Замок 1 (+)

Замок 3

Замок 2 (-)

Аудио

Видео

Общий

Схема 1

Внимание! Данная схема расчитана на подключение исключительно

электромеханических замков! Будьте внимательны! Подключения за-

мков другого типа может привести к выходу из строя как элементов схе-

мы самой панели, так и замка!

Внимание! Некоторые электромеханические замки имеют в своей кон-

струкции защитный диод. Подключать такие замки следует строго по ин-

струкции с соблюдением полярности! Несоблюдение полярности может

привести к выходу панели из строя!
