8
www.ctvcctv.ru
МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ КОМПЛЕКТА
■ Монтаж монитора CTV-M2702MD
Примечание
Обязательно отключите электропитание перед монтажом. Монтаж монитора
к сети 220В должен производиться только при выключенном питании!

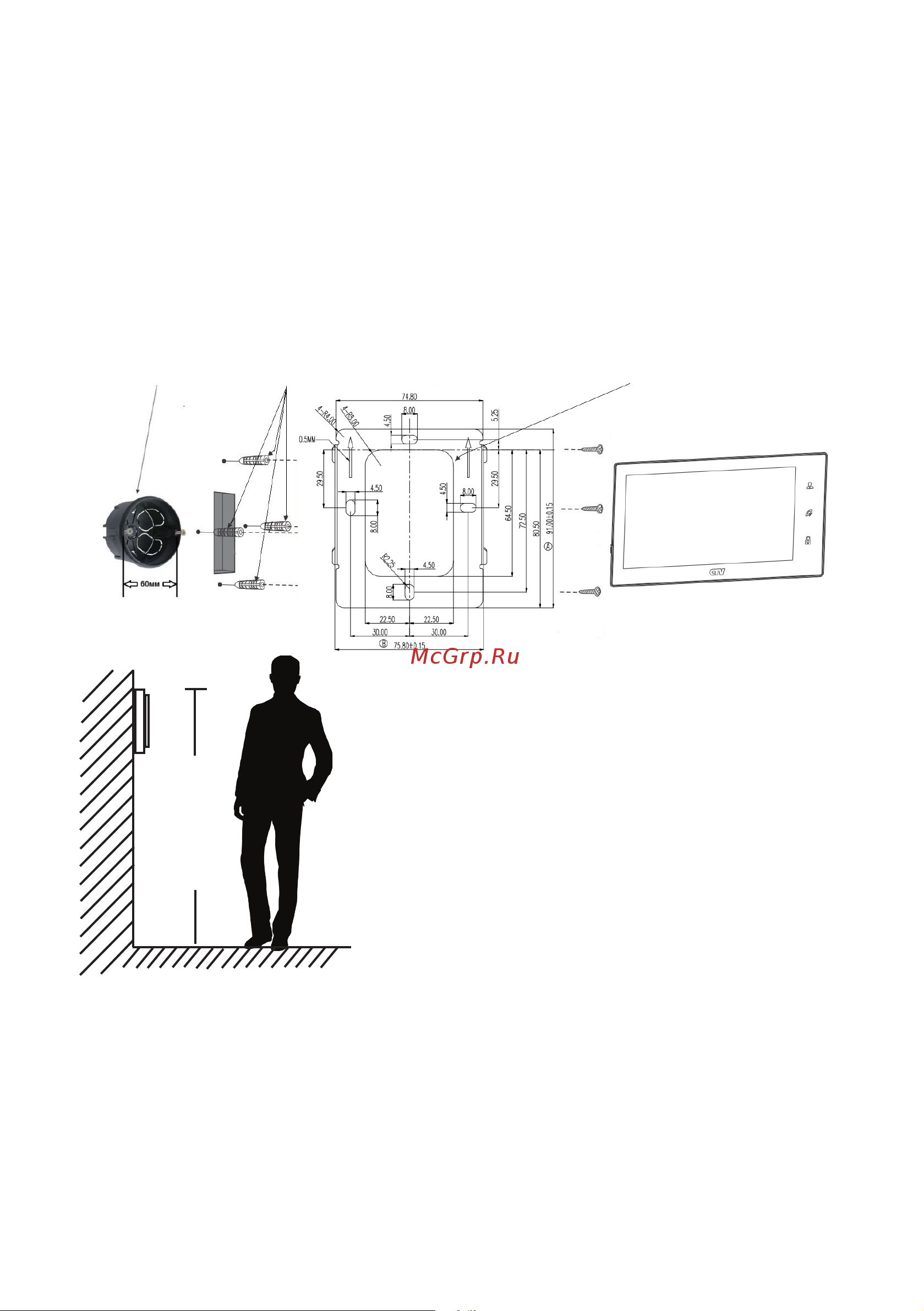

Рекомендуется устанавливать монитор на высоте 150-160см от пола, как по-
казано на рисунке ниже.
Установку и подключение монитора должен производить только квалифици-
рованный специалист.
150-160 см
Пластиковый дюбель Ø5мм Монтажная пластина Монтажная коробка
Порядок установки:
Перед установкой монитора настоятельно рекомендуется выполнить под-
готовительные работы: вмонтировать в стену монтажную коробку (в комплект
поставки не входит) и вывести в неё коммутационные провода. Подготовитель-
ные работы желательно проводить во время строительных и электромонтажных
работ.
Данные подготовительные работы связаны с необходимостью обеспечения
электробезопасности, а так же для того, чтобы за монитором было достаточно
пространства для укладки жгута соединительных кабелей.
