13
www.ctvcctv.ru

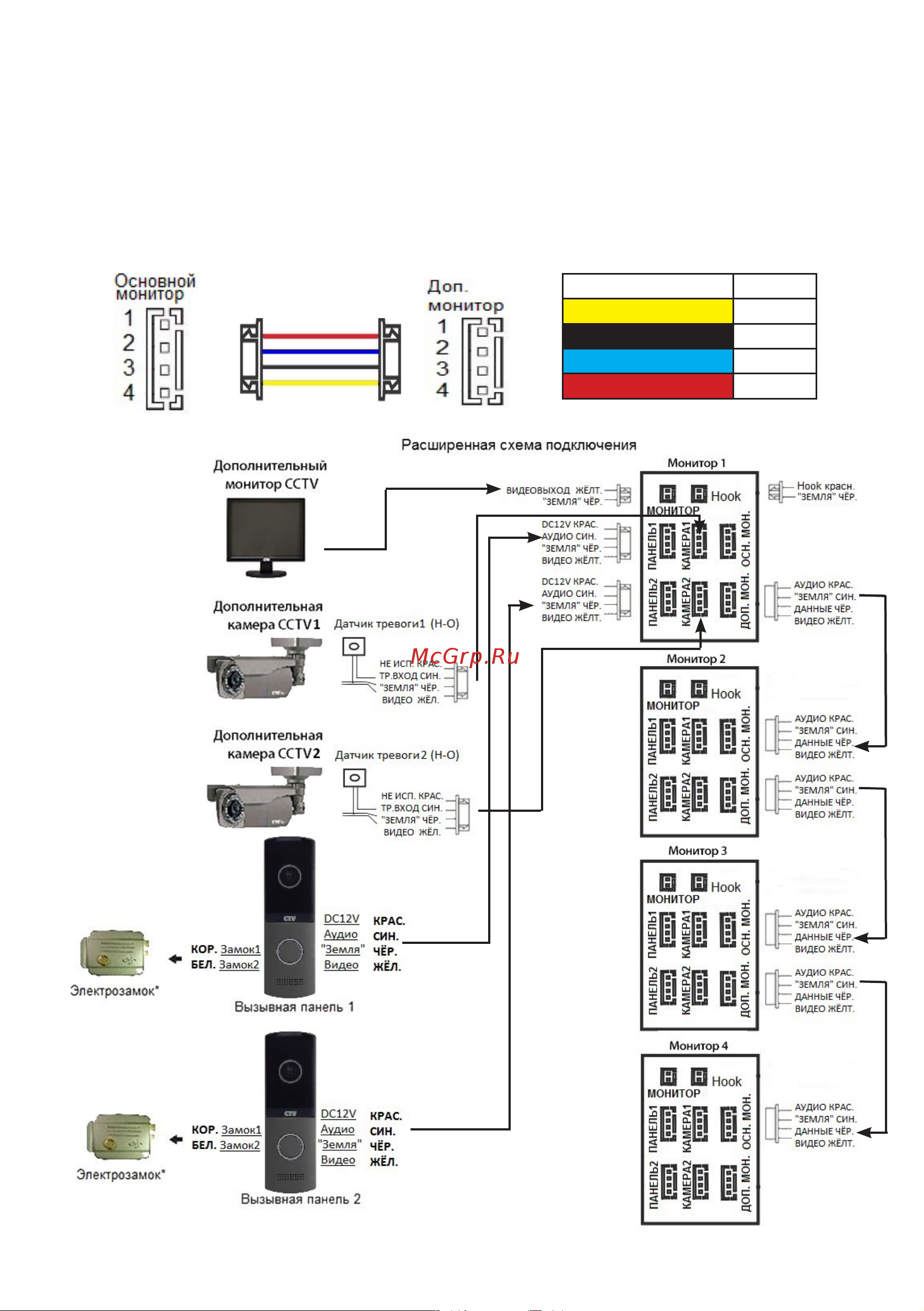

Рисунок 2
■ Подключение дополнительных устройств (расширенная схема)
Монитор, к которому подключаются вызывные панели называется основным.
При необходимости к нему могут быть подключены до трех дополнительных мо-
ниторов. Вызывные панели можно подключать только к основному монитору
системы. Дополнительные мониторы подключаются к основному при помощи
разъемов IN (входной разъём) и OUT (выходной разъём). Назначения контактов
‘этих разъёмов приведены ниже:
Цвет провода Сигнал
Желтый Видео
Черный Данные
Синий Общий
Красный Аудио
