16
www.ctvcctv.ru

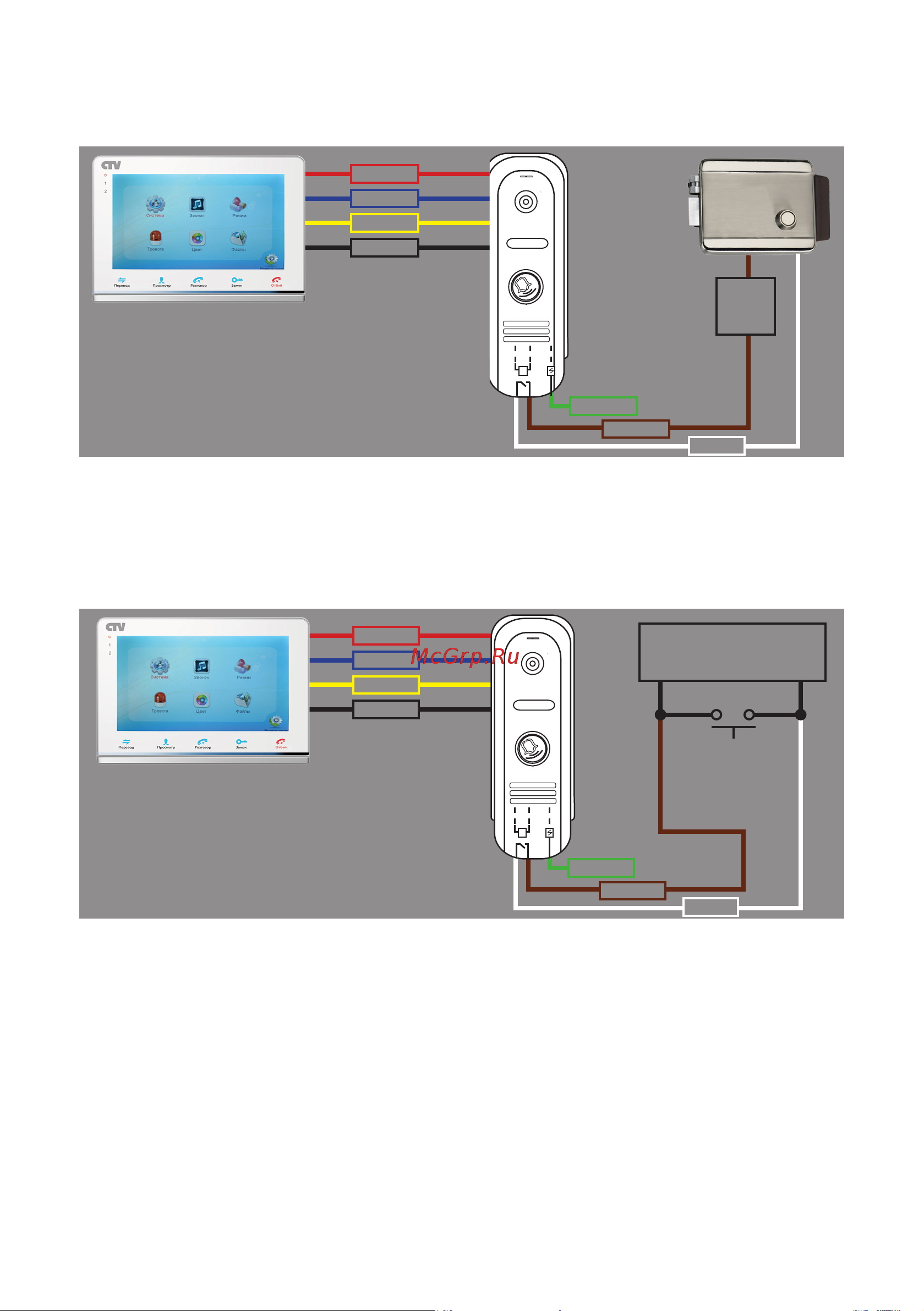

Схема №2. На этой схеме показан вариант подключения электромеханиче-
ского замка с дополнительным источником питания.
Р
+ 12 в
Замок 1 (+)
Замок 2 (-)
Аудио
Видео
Общий
Схема 2
не подключается
блок
питания
замка
Замок 3
Схема №3. На этой схеме показан вариант подключения панели к контролле-
ру управления доступом (СКУД). Исполнительные контакты реле внутри панели
коричневым и белым проводами подключаются к клеммам контроллера, предназ-
наченным для подключения кнопки «Выход».
Р
+ 12 в
Замок 1 (+)
Замок 3
Замок 2 (-)
Аудио
Видео
Общий
Схема 3
не подключается
Контроллер управления
доступом (СКУД)
Кнопка «Выход»
■ Внутренняя память
Монитор имеет внутреннюю память для сохранения фотографий посетите-
лей в автоматическом и ручном режимах.
В автоматическом режиме, монитор сохраняет одну фотографию сразу после
нажатия посетителем кнопки вызова на панели.
В ручном режиме, оператор может самостоятельно сохранить нужное число
фотографий - для этого нужно нажать на кнопку «Фото» столько раз, сколько фо-
тографий нужно сохранить.
Захват фотографий можно производить во время разговора с посетителем
