102

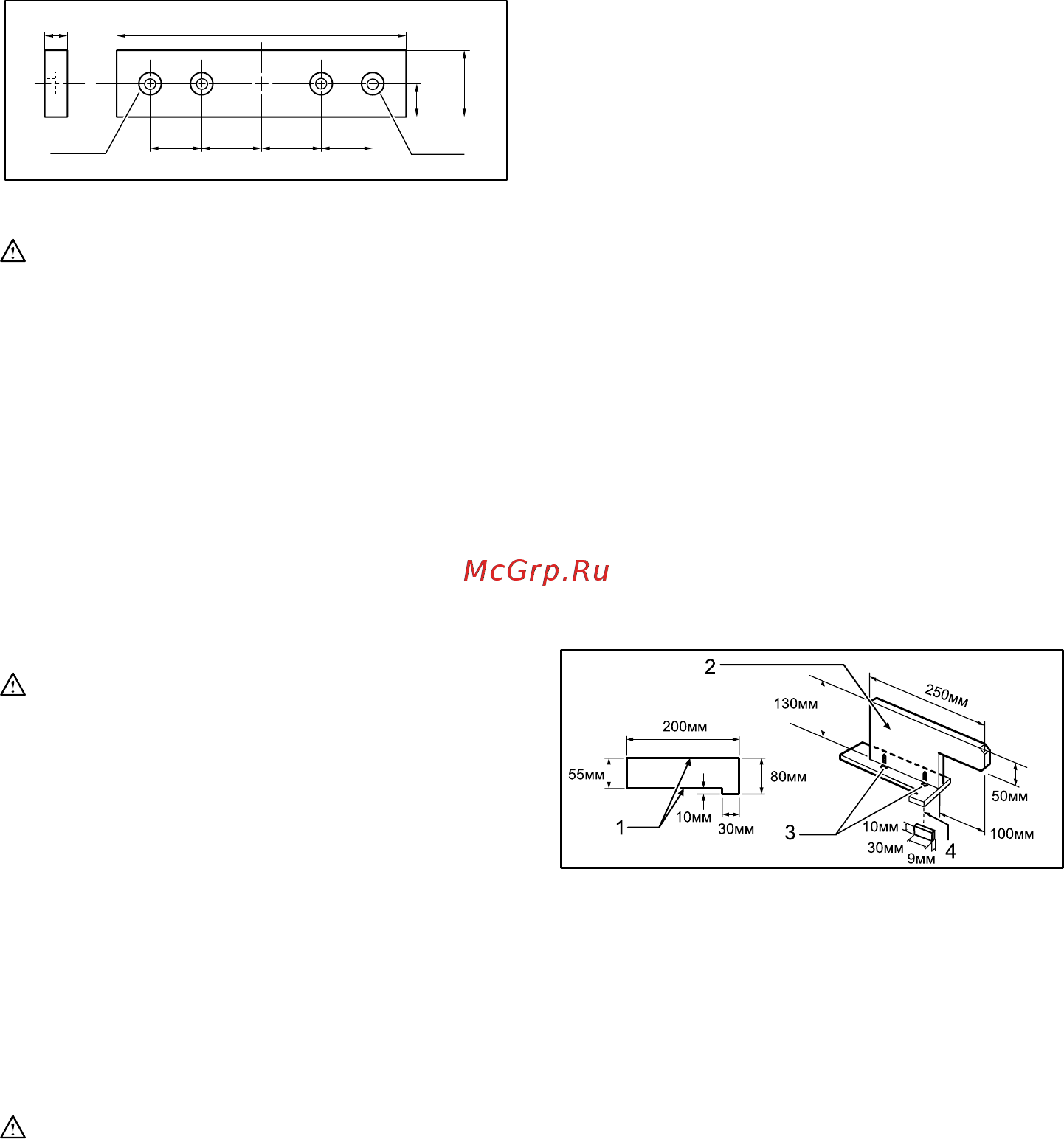

6. Деревянная облицовка
Использование деревянной облицовки
позволяет добиться распиливания
обрабатываемых деталей без расколов.
Прикрепите деревянную облицовку к
направляющей линейке с помощью отверстий в
направляющей линейке.
Размеры предлагаемой деревянной облицовки
показаны на рисунке.
Более 10 мм
1
Более 520мм
77
мм
118
мм
118
мм
77
мм
1
90мм
30мм
012270
ПРЕДУПРЕЖДЕНИ:
• Используйте прямую доску одинаковой
толщины в качестве деревянной облицовки.
• Используйте винты для крепления деревянной
облицовки к направляющей линейке. Винты
необходимо устанавливать так, чтобы их
головки находились ниже поверхности
деревянной облицовки.
• Когда деревянная облицовка прикреплена, не
поворачивайте поворотное основание при
опущенной рукоятке. Это приведет к
повреждению диска и/или деревянной
облицовки.
РАСПИЛОВКА В РЕЖИМЕ НАСТОЛЬНОЙ
ПИЛЫ (ПИЛЬНОГО СТАНКА)
ПРЕДУПРЕЖДЕНИ:
• При использовании стола в режиме пилы
(режим верстака) установите крышку режущего
диска на поворотный стол так, чтобы она
располагалась по центру относительно прорези
для подачи режущего диска в поворотном столе,
и две небольшие бобышки на нижней части
крышки режущего диска вошли в полукруглую
прорезь на внешнем крае ограждения
направляющей на
поворотном столе (см.
рисунок), а затем зафиксируйте ручку в крайнем
нижнем положении, для чего полностью
подайте стопорный штифт. Если не
зафиксировать крышку режущего диска, стол
нельзя будет опустить.
Рис.40
ПРЕДУПРЕЖДЕНИ:
• Всегда используйте подручные средства, такие,
как нажимные палки и брусья, если существует
опасность того, что руки или пальцы могут быть
около диска.
•
Всегда надежно прикрепляйте
обрабатываемую деталь к столу и
направляющей планке. Не сгибайте и не
скручивайте ее при подаче. Если
обрабатываемая деталь скручена или согнута,
может произойти опасный отскок.
•
НИКОГДА не вытягивайте обрабатываемую
деталь, если диск крутится. Если Вам
необходимо вытянуть обрабатываемую деталь
до завершения распила, сначала выключите
инструмент, крепко удерживая
обрабатываемую деталь. Перед вытягиванием
обрабатываемой детали подождите, пока диск
полностью остановится. Несоблюдение
данного требования может привести к опасным
отскокам.
• НИКОГДА не убирайте отрезанные материалы,
если диск крутится.
• НИКОГДА не располагайте руки или пальцы на
линии продвижения пильного диска.
•
Всегда надежно закрепляйте направляющую
планку, иначе могут произойти опасные отскоки.
• Всегда используйте подручные средства, такие,
как нажимные палки и брусья при распиливании
небольших или узких обрабатываемых деталей,
или если при распиливании не видны сучья.
Подручные средства
Подручными средствами являются нажимные палки,
нажимные брусья или вспомогательные планки.
Используйте их для выполнения безопасных,
уверенных распилов, чтобы оператор не касался
диском какой-либо части тела.
Нажимной брусок
005566
Используйте фанеру размером в 15 мм.
Рукоятка должна находится в центре фанерной
детали. Закрепите клеем и шурупами, как показано.
Чтобы предотвратить притупление диска, если
оператор по ошибке начнет резать нажимной брусок,
необходимо всегда приклеивать небольшую фанеру
размером в 10 мм x 9 мм x 30 мм к нажимному бруску.
(Никогда не забивайте гвозди в нажимной брусок.)
1. Отверстие
1. Фаска/край параллельны
2. Ручка
3. Шуруп
4. Склеить вместе
