7
SPECIFICATIONS
Model LH1200FL
Blade diameter 305 mm
Blade body thickness 1.6 mm - 2.4 mm
Hole diameter
For all countries other than European countries 25.4 mm
For European countries 30 mm
Max. Cutting capacities (H x W) with blade 305 mm in diameter in the miter saw mode
Miter angle
Bevel angle
90° 45° (left to right)
95 mm x 155 mm 95 mm x 110 mm
90°
62 mm x 200 mm 62 mm x 135 mm
64 mm x 155 mm 64 mm x 65 mm
45°
40 mm x 200 mm 40 mm x 85 mm
Max. Cutting capacities at 90°in the table saw (bench saw mode) 52 mm
No load speed (min
-1
) 3,800
Laser Type Red Laser 650 nm, 1mW (Laser Class 2)
Table size (W x L) 307 mm x 465 mm
Dimensions (L x W x H) 596 mm x 506 mm x 620 mm
Net weight 20.7 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
END292-2

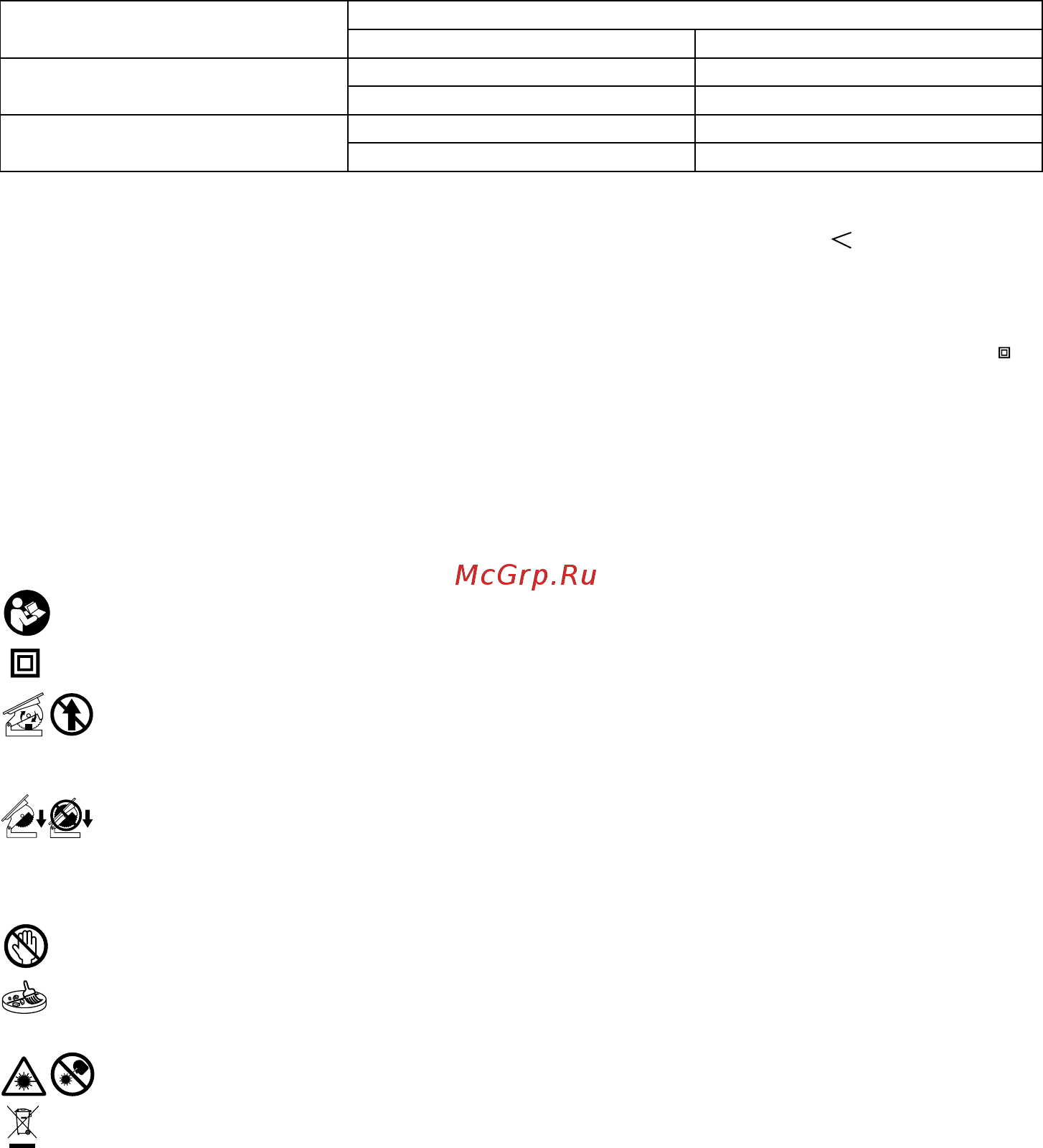

Symbols
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
･ Read instruction manual.
･ DOUBLE INSULATION
･ To avoid injury from flying debris, keep
holding the saw head down, after
making cuts, until the blade has come
to a complete stop.
･ When using the tool in the miter saw
mode, secure the top table at the
topmost position so that the saw blade
never protrudes from the top surface of
the top table.
･ Do not place hand or fingers close to
the blade.
･ For your safety, remove the chips, small
pieces, etc. from the table top before
operation.
･ Never look into the laser beam. Direct
laser beam may injure your eyes.
･ Only for EU countries
Do not dispose of electric equipment
together with household waste material!
In observance of European Directive
2002/96/EC on waste electric and
electronic equipment and its
implementation in accordance with
national law, electric equipment that
have reached the end of their life must
be collected separately and returned to
an environmentally compatible
recycling facility.
ENE060-1
Intended use
The tool is intended for accurate straight cutting and
(only when used as a miter saw on the lower table) miter
cutting in wood.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN61029:
Model LH1200FL 220V - 240V
Sound pressure level (L
pA
) : 93 dB(A)
Sound power level (L
WA
) : 106 dB(A)
Uncertainty (K) : 3 dB(A)
