68
SPECIFIKACIJOS
Modelis LH1200FL
Pjovimo disko skersmuo 305 mm
Disko korpuso storis 1,6 mm - 2,4 mm
Skylės skersmuo
Visoms šalims, išskyrus Europos šalis 25,4 mm
Europos šalims 30 mm
Didž. pjovimo matmetys (A x P), kai dirbant įžambaus pjovimo režimu disko skermuo 305 mm
Įžambusis kampas
Įstrižasis kampas
90° 45° kampas (iš kairės į dešinę)
95 mm x 155 mm 95 mm x 110 mm
90°
62 mm x 200 mm 62 mm x 135 mm
64 mm x 155 mm 64 mm x 65 mm
45°
40 mm x 200 mm 40 mm x 85 mm
Didž. pjovimo matmetys pjaunant 90° kampu, dirbant stalinio pjūklo režimu (pjovimo staklių režimu) 52 mm
Greitis be apkrovos (min
-1
) 3 800
Lazerio tipas Raudonas lazeris 650 nm, 1mW (2 klasės lazeris)
Stalo matmenys (P x I) 307 mm x 465 mm
Matmenys (I x P x A) 596 mm x 506 mm x 620 mm
Neto svoris 20,7 kg
Saugos klasė /II
• Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be
įspėjimo.
• įvairiose šalyse specifikacijos gali skirtis.
• Svoris pagal Europos elektrinių įrankių asociacijos nustatytą metodiką „EPTA -Procedure 01/2003"
END292-2

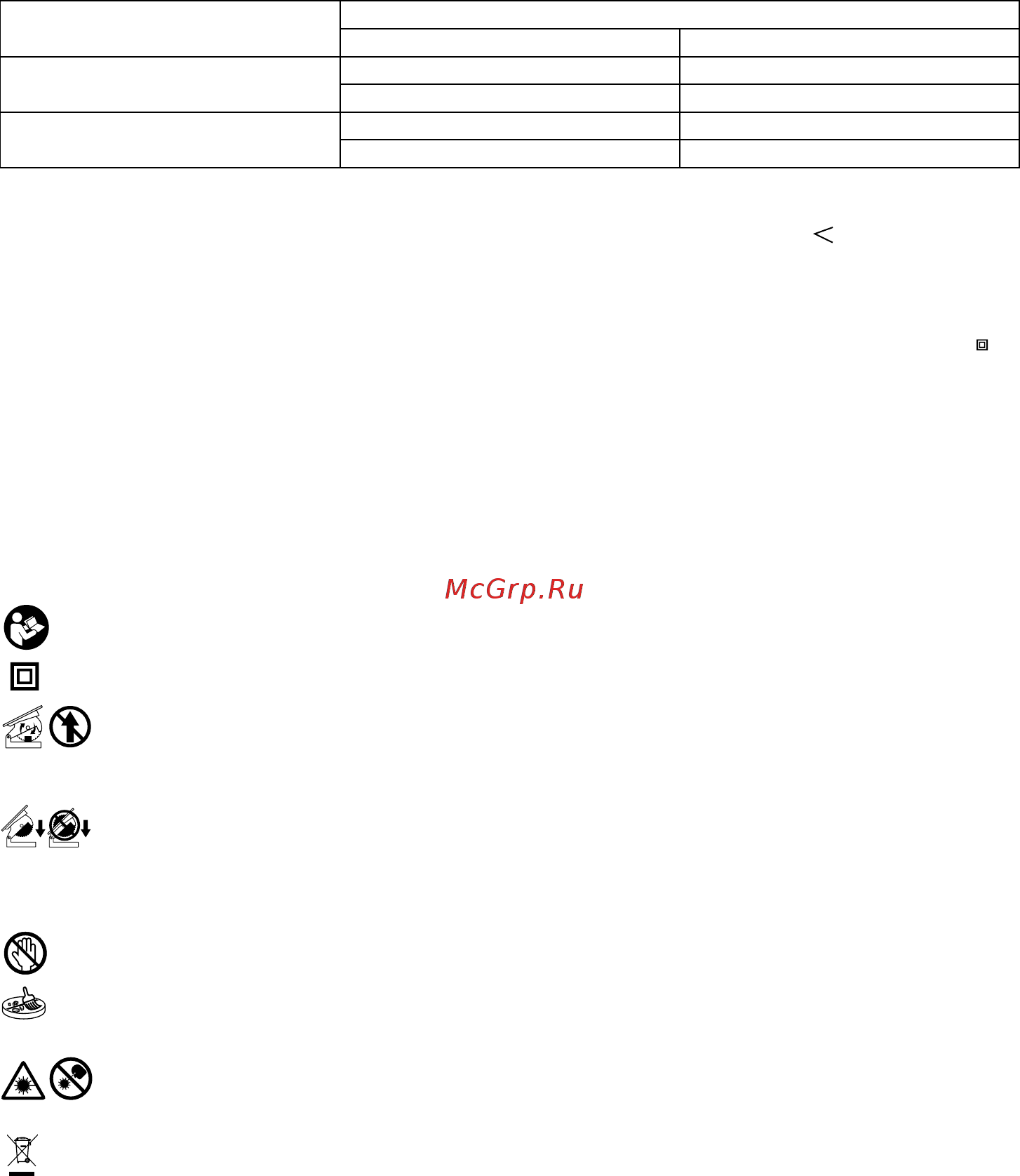

Simboliai
Žemiau yra nurodyti įrangai naudojami simboliai. Prieš
naudodami įsitikinkite, kad suprantate jų reikšmę.
･ Perskaitykite instrukciją.
･ DVIGUBA IZOLIACIJA
･ Saugodamiesi sužalojimų, kuriuos gali
sukelti skriejančios atliekos, baigę pjauti
pjūklo galvutę laikykite nuleidę, kol
geležtė visiškai sustos.
･ Kai naudojate pjūklą kūginio pjūklo
režimu, užfiksuokite stalviršį viršutinėje
padėtyje, kad pjūklo geležtė niekada
neišsikištų iš stalviršio viršutinio
paviršiaus.
･ Nekiškite rankų ir pirštų prie geležtės.
･ Prieš pradėdami dirbti, rūpindamiesi
savo saugumu, pašalinkite nuolaužas,
daleles ir pan. nuo stalo paviršiaus.
･ Niekada nežiūrėkite į lazerio spindulį.
Tiesioginis lazerio spindulys gali
pažeisti Jūsų akis.
･ Tik ES šalims
Neišmeskite elektrinės įrangos kartu su
buitinėmis šiukšl
ėmis!
Pagal Europos Direktyvą 2002/96/EB
dėl elektros ir elektroninės įrangos
atliekų ir jos vykdymą pagal vietinius
įstatymus, elektrinė įranga , pasibaigus
jos eksploatacijos laikui, turi būti atskirai
surenkama ir nusiųsta į ekologiškai
suderinamą perdirbimo gamyklą.
ENE060-1
Paskirtis
Šis įrankis skirtas tiksliam tiesiam pjovimui ir (tik kai ant
apatinio stalo naudojamas kūginis pjūklas) kūginiam
medžio pjovimui.
ENF002-2
Maitinimo šaltinis
Šį įrankį reikia jungti tik prie tokio maitinimo šaltinio,
kurio įtampa atitinka nurodytąją įrankio duomenų
plokštelėje; galima naudoti tik vienfazį kintamosios
srovės maitinimo šaltinį. Jie yra dvigubai izoliuoti, todël
gali bűti naudojami prijungus prie elektros lizdř be
áţeminimo laido.
ENG905-1
Triukšmas
Tipiškas A svertinis triukšmo lygis nustatytas pagal
EN61029:
Modelis LH1200FL 220V - 240V
Garso slėgio lygis (L
pA
): 93 dB(A)
Garso galios lygis (L
WA
): 106 dB(A)
Paklaida (K) : 3 dB (A)
