43
TEKNISET TIEDOT
Malli LH1200FL
Terän läpimitta 305 mm
Terän paksuus 1,6 mm - 2,4 mm
Reiän läpimitta
Kaikille Euroopan ulkopuolella oleville maille. 25,4 mm
Vain Euroopan mallit 30 mm
Suurin sahauskyky (K x L) 305 mm:n paksuisella terällä jiirisahausmuodolla
Jiirikulma
Kallistuskulma
90° 45° (vasemmalta oikealle)
95 mm x 155 mm 95 mm x 110 mm
90°
62 mm x 200 mm 62 mm x 135 mm
64 mm x 155 mm 64 mm x 65 mm
45°
40 mm x 200 mm 40 mm x 85 mm
Suurin sahauskyky 90° pöytäsahalla (halkaisu) 52 mm
Tyhjäkäyntinopeus (min
-1
) 3 800
Laasertyyppi Punainen laser 650 nm, 1mW (laserluokka 2)
Pöydän koko (L x P) 307 mm x 465 mm
Mitat (P x L x K) 596 mm x 506 mm x 620 mm
Nettopaino 20,7 kg
Turvaluokitus /II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
END292-2

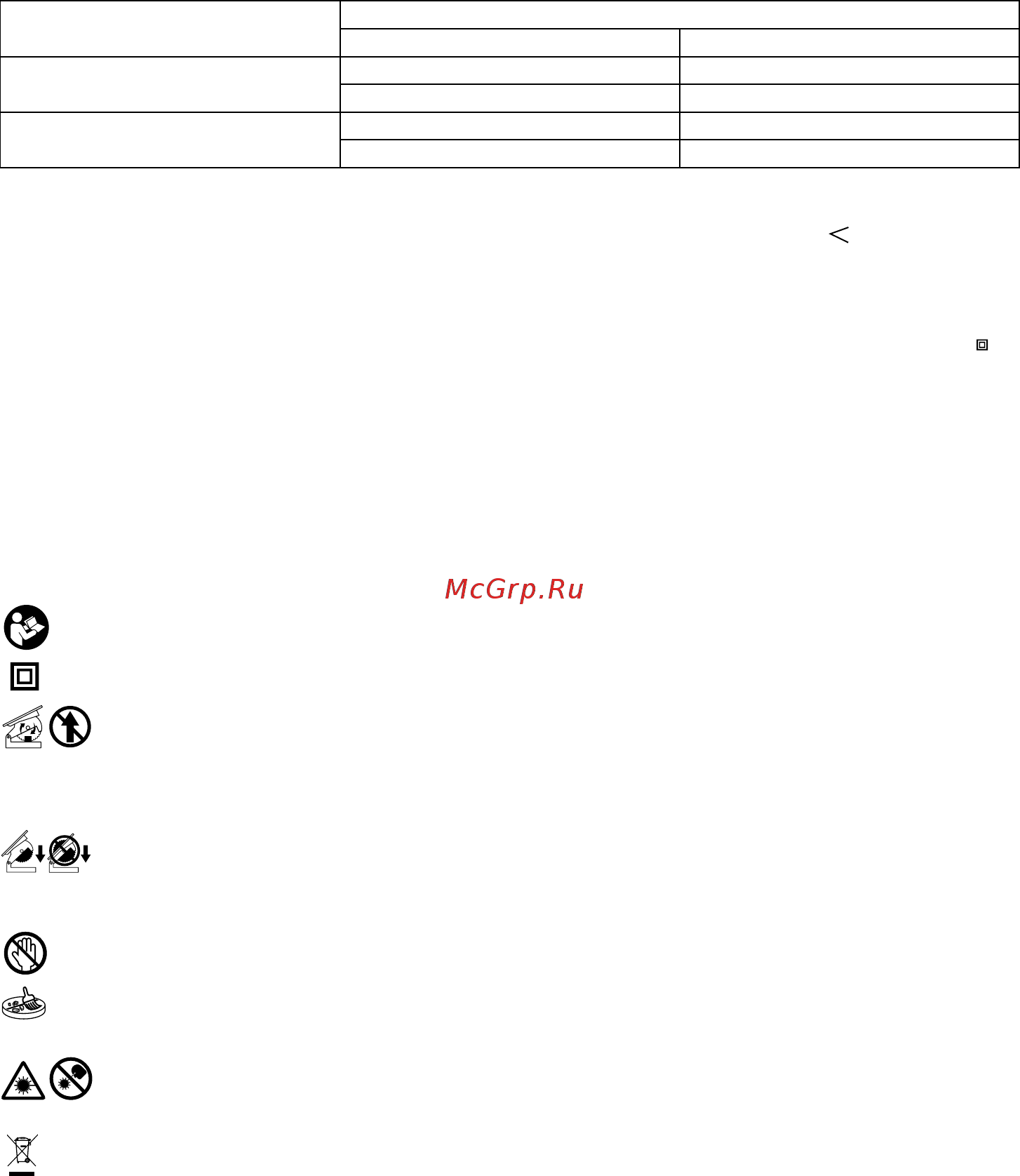

Symbolit
Laitteessa on käytetty seuraavia symboleja. Opettele
näiden merkitys, ennen kuin käytät konetta.
･ Katso käyttöohjeita.
･ KAKSINKERTAINEN ERISTYS
･ Jotta vältät lentävien jäänteiden
aiheuttaman onnettomuuden, pidä
sahan päätä alhaalla sen jälkeen, kun
olet tehnyt leikkaukset, kunnes terä on
kokonaan pysähtynyt.
･ Kun työkalua käytetään jiirisahana,
kiinnitä yläpöytä ylimpään mahdolliseen
asemaan niin, ettei sahanterä koskaan
työnny esiin yläpöydän ylätasolta.
･ Älä sijoita käsiä äläkä sormia terän
lähelle.
･ Poista turvallisuuden vuoksi lastut,
pienet palaset yms. pöydältä ennen
työskentelyä.
･ Älä koskaan katso lasersäteeseen.
Suora lasersäde voi vahingoittaa
silmiäsi.
･ Koskee vain EU-maita
Älä hävitä sähkölaitteita tai akkuja
kotitalousjätteen mukana!
Vanhoja sähkö- ja elektroniikkalaitteita
koskevan EU-direktiivin 2002/96/EY ja
sen maakohtaisten sovellusten
mukaisesti käytetyt sähkötarvikkeet on
toimitettava ongelmajätteen
keräyspisteeseen ja ohjattava
ympäristöystävälliseen kierrätykseen.
ENE060-1
Käyttötarkoitus
Työkalu on tarkoitettu puun tarkkaan suoraan
sahaukseen ja (vain jos käytetään jiirisahana alemmalla
pöydällä) puun jiirisahaukseen.
ENF002-2
Virtalähde
Laitteen saa kytkeä vain sellaiseen virtalähteeseen,
jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä
saa käyttää ainoastaan yksivaiheisella vaihtovirralla.
Laite on kaksinkertaisesti suojaeristetty, ja se voidaan
siten kytkeä myös maadoittamattomaan pistorasiaan.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy
EN61029-standardin mukaan:
Malli LH1200FL 220V - 240V
Äänenpainetaso (L
pA
): 93 dB(A)
Äänen tehotaso (L
WA
): 106 dB(A)
Virhemarginaali (K): 3 dB(A)
