77
atsirasti pavojinga atatranka.
• NIEKADA nenuimkite nupjautų dalių, kol pjovimo
diskas sukasi.
• NIEKADA nekiškite rankų arba pirštų prie pjovimo
disko.
• Visada tvirtai užtvirtinkite prapjovos kreipiklį, nes
kitaip gali atsirasti pavojinga atatranka.
• Pjaudami mažus ar siaurus ruošinius arba kai
pjaunant nesimato galvutės, visada naudokitės
„pagalbinėmis priemonėmis", pavyzdžiui,
stūmikliais ir stūmimo trinkelėmis.
Pagalbinės priemonės
Stūmikliai, stūmimo trinkelės arba papildomas
kreiptuvas - tai „pagalbinių priemonių" rūšys. Naudokitės
jais, kad pjauti būtų saugu, o operatoriui nereikėtų liestis
prie pjovimo disko.

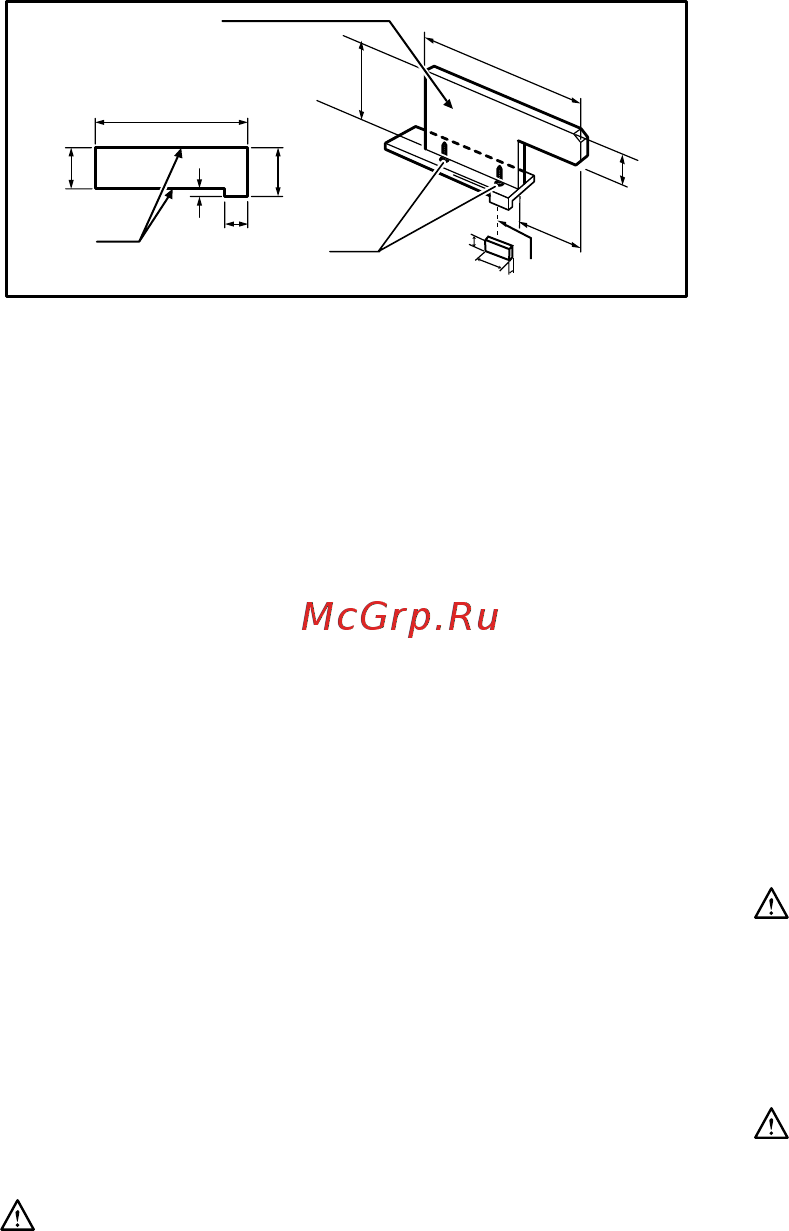

Stūmimo lazda
130mm
1
2
55mm
200mm
80mm
30mm
10mm
10mm
30mm
9mm
4
250mm
50mm
100mm
3
005566
Naudokite 15 mm faneros juostelę.
Rankenėlę reikia įtaisyti per vidurį. Pritvirtinkite ją klijais
ir mediniais varžtais, kaip parodyta. Prie faneros reikia
priklijuoti mažą 10 mm x 9 mm x 30 mm medžio gabalėlį,
kad diskas neatbukintų trinkelės, jeigu operatorius
netyčia į ją įpjautų.
(Stūmimo trinkelėje niekada nenaudokite vinių).
Pagalbinis kreipiklis
Pav.41
Pav.42
Iš 10 mm ir 15 mm faneros juostelių pasidarykite
atsarginius kreiptuvus.
Nuimkite nuo laikiklio prapjovos kreiptuvą, išsukite
suveržimo varžtą (A), plokščią poveržlę ir kvadratinę
veržlę, po to uždėkite ir priveržkite prie prapjovos
kreiptuvo laikiklio pagalbinį kreiptuvą, naudodami M6
varžtą, ilgesnį nei M6x50, poveržles ir veržlę.
Prapjovimas
DĖMESIO:
• Pjaudami ilgus arba didelius ruošinius, visuomet
naudokite tinkamas atramas. NELEISKITE, kad
ant stalo padėta ilga lenta pajudėtų arba pasisuktų.
Dėl to pjovimo diskas gali sulinkti ir gali padidėti
atatrankos galimybė, taip padidindama susižeidimo
pavojų. Atrama turi stovėti tokiame pačiame
aukštyje kaip ir stalas.
1. Pjovimo gylį nustatykite truputį aukščiau už
ruošinio storį. Norėdami atlikti šį nustatymą,
atlaisvinkite du varžtus ir nuleiskite arba pakelkite
stalviršį.
2. Nustatykite prapjovos kreiptuvą pagal norimą
prapjovos plotį ir užveržkite jį suveržimo varžtu (A).
Prieš pradėdami prapjovimą, patikrinkite, ar
užveržti du prapjovos kreiptuvą laikantys varžtai.
Jeigu kreiptuvas nepakankamai užtvirtintas,
stirpiau užveržkite varžtus.
3. Įjunkite įrankį ir atsargiai stumkite ruošinį link
pjovimo disko, išilgai prapjovos kreipiklio.
(1) Kai prapjovos plotis yra 40 mm arba didesnis,
naudokite stūmiklį.
Pav.43
(2) Jeigu prapjova siauresnė nei 40 mm ir
stūmiklio nenaudokite, nes jis atsitrenks į
pjovimo disko apsaugą. Naudokite pagalbinį
kreiptuvą ir st
ūmimo trinkelę.
Tvirtai prie ant stalo esančio prapjovos
kreiptuvo laikiklio priveržkite pagalbinį
kreiptuvą.
Stumkite ruošinį ranka, kol nuo stalo krašto
liks maždaug 25 mm galas. Toliau stumkite,
naudodami ant pagalbinio kreiptuvo viršaus
esančią stūmimo trinkelę, kol pabaigsite
pjauti.
Pav.44
Įrankio nešimas
Pav.45
Patikrinkite, ar įrankis išjungtas. Stalas privalo būti
užfiksuotas viršutinėje padėtyje. Užveržkite diską 0°
įstrižumo kampu, o sukiojamą pagrindą - tinkamu
nuožulnumo kampu. Iki galo nuleiskite rankenėlę į
žemiausią padėtį, visiškai įstumdami fiksavimo smaigą.
Įrankį neškite laikydami už pagrindo, iš abiejų pusių, kaip
parodyta piešinyje. Jeigu nuimsite laikiklius, dulkių
maišelį ir t.t., įrankį nešti bus lengviau.
Pav.46
DĖMESIO:
• Prieš nešdami įrankį, būtinai užtvirtinkite visas
judamas dalis.
TECHNINĖ PRIEŽIŪRA
DĖMESIO:
• Prieš apžiūrėdami ar taisydami įrenginį visada
patikrinkite, ar jis išjungtas, o laido kištukas -
ištrauktas iš elektros lizdo.
• Niekada nenaudokite gazolino, benzino, tirpiklio,
spirito arba panašių medžiagų. Gali atsirasti
išblukimų, deformacijų arba įtrūkimų.
1. Išorinė/krašto lygiagretė
2. Rankena
3. Medvaržtis
4. Suklijuoti
