Fassettlõikamise ajal võib tekkida olukord, kus
äralõigatud tükk toetub tera külje vastu. Kui alles
pöörlevat tera tõsta, võib see tükk tera vahele
jääda, põhjustades kildude ohtlikku
laialipaiskumist. Tera võib tõsta AINULT pärast
selle täielikku seiskumist.
• Käepideme allavajutamisel avaldage teraga
paralleelset survet. Kui surve pole lõike teostamise
ajal teraga paralleelne, võib tera nihkuda,
kusjuures lõiketäpsus väheneb.
4. Liitlõikamine
Liitlõikamine kujutab endast töödeldava detaili
samaaegset kaldlõikamist ja eerunginurga
lõikamist. Liitlõikamist saab teostada tabelis
näidatud nurga all.
Eerunginurk
Fassettnurk
Vasak ja parem 0–45
45
006366
Liitlõike teostamisel juhinduge lõikudest
„Presslõikamine", „Kaldlõike teostamine" ja
„Fassettlõikamine".
5. Alumiiniumprofiilide lõikamine
Joon.39
Alumiiniumprofiilide kinnitamisel kasutage puidust
klotse või puidujäätmeid, nagu näidatud joonisel, et
vältida alumiiniumi deformeerumist. Alumiiniumi
lõikamisel kasutage määrdeaineid, et vältida
alumiiniumipuru kogunemist terale.
HOIATUS:
• Ärge üritage saagida pakse ega ümaraid
alumiiniumprofiile. Paksud alumiiniumprofiilid
võivad lõikamise ajal lahti pääseda ja ümaraid
profiile ei saa selle tööriistaga korralikult fikseerida.
• Ärge kunagi lõigake alumiiniumit lauasaerežiimil
(tööpingirežiim).
6. Puitääris
Puitäärise kasutamine võimaldab pinnuvaba
lõikamist. Kinnitage puitääris juhtpiirdes olevate
avade abil juhtpiirde külge.

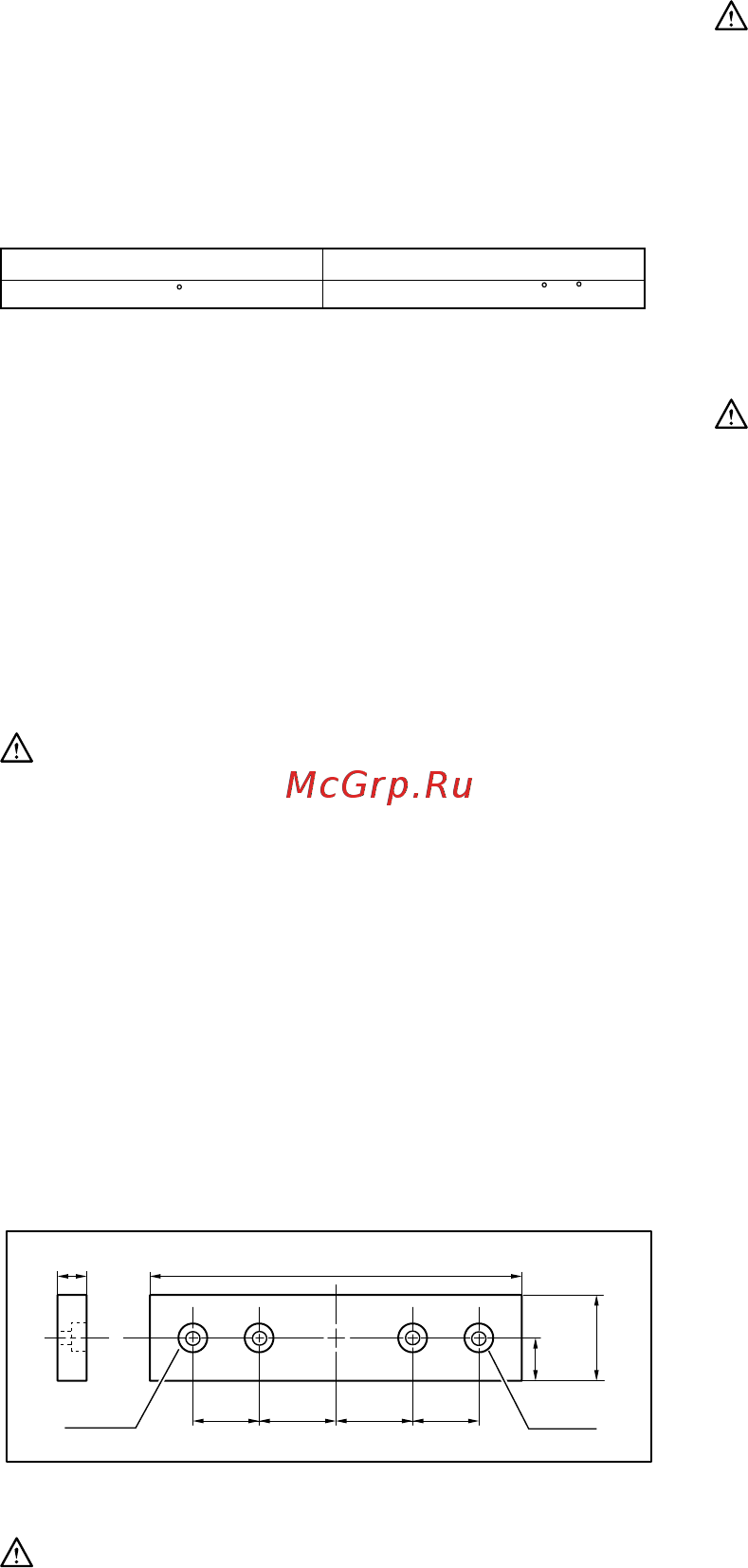

Puitäärise soovitatavad mõõtmed on toodud
joonisel.
Üle 10 mm
1
Üle 520mm
77mm
118mm
118mm 77mm
1
90mm
30mm
012270
HOIATUS:
• Kasutage puitäärisena sirget ja täies pikkuses
ühesuguse paksusega puitu.
• Kinnitage puitääris kruvide abil juhtpiirde külge.
Kruvid tuleks paigaldada nii, et kruvipead jääksid
allapoole puitääriku pinda.
• Kui paigaldatud on puitääris, siis ärge keerake
langetatud käepidemaga eerungiplaati. Tera ja/või
puitääris saavad kahjustada.
LÕIKAMINE LAUASAEREŽIIMIS
(TÖÖPINGIREŽIIM)
HOIATUS:
•
Tööriista kasutamisel lauasaerežiimis
(tööpingirežiim) asetage terakate eerungilauale nii,
et laual asuv saepilu jääks saekatte keskele ja
kaks väikest tüüblit saekatte alumises osas
sobituksid poolringikujulisse prakku eerungilaua
juhtpiirde servas, nagu joonisel näidatud. Seejärel
fikseerige käepide kinnitustihvti tõmmates
alumisse asendisse. Kui terakatet ei kinnitata, ei
saa lauda alla lasta.
Joon.40
HOIATUS:
• Kui on oht, et käed või sõrmed võivad tera
lähedusse sattuda, kasutage alati abivahendeid -
tõukevardaid ja tõukeklotse.
• Suruge töödeldav detail tugevasti vastu
eerungilauda ja piiret. Ärge seda etteandmisel
painutage ega väänake. Kui töödeldav detail on
paindes või väändes, võib esineda ohtlikke
tagasilööke.
• ÄRGE KUNAGI tõmmake detaili tagasi, kui tera
pöörleb. Kui on tarvidus eemaldada töödeldav
detail enne lõike lõpetamist, siis lülitage esmalt
tööriist välja, hoides töödeldavat detaili samal ajal
tugevasti kinni. Enne töödeldava detaili
eemaldamist oodake tera täieliku seiskumiseni.
Vastasel korral võib esineda ohtlikke tagasilööke.
• ÄRGE KUNAGI eemaldage äralõigatud materjali
tera pöörlemise ajal.
• ÄRGE KUNAGI pange oma käsi või sõrmi saetera
teele.
• Fikseerige piire alati korralikult, vastasel korral võib
esineda ohtlikke tagasilööke.
• Väikeste või kitsaste detailide lõikamisel, samuti
siis, kui soonetera on vaateväljast väljas, kasutage
alati abivahendeid - tõukevardaid või -klotse.
Abivahendid
Nimetatud abivahenditeks on tõukevardad, tõukeklotsid
ja lisapiire. Nende kasutamisel väldib tööriista kasutaja
lõigete teostamisel oma kehaosade kokkupuudet
teraga.
1. Auk
