64
zīmējumā, un tad nobloķējiet rokturi zemākajā
stāvoklī, aiztura tapu iespiežot līdz galam. Ja
asmens aizsargu nenofiksē, galdu nevar nolaist.
Att.40
UZMANĪBU:
•
Vienmēr izmantojiet darba palīglīdzekļus, piemēram,
bīdstieņus un bīdīšanas blokus, ja pastāv risks, ka
jūsu rokas vai pirksti atradīsies asmens tuvumā.
• Vienmēr turiet apstrādājamo materiālu cieši pie
galda. Padeves laikā to nelokiet un negrieziet. Ja
apstrādājamais materiāls ir salocīts vai sagrozīts,
var rasties bīstami atsitieni.
• NEKAD neizņemiet apstrādājamo materiālu ārā,
kamēr asmens griežas. Ja apstrādājamais
materiāls jāizņem ārā pirms zāģēšana ir pabeigta,
vispirms izslēdziet darbarīku, cieši turot
apstrādājamo materiālu. Pirms apstrādājamā
materiāla izņemšanas nogaidiet, līdz asmens ir
pilnībā pārstājis darboties. Neievērojot šo
noteikumu, var izraisīt bīstamus atsitienus.
• NEKAD neizņemiet ārā nozāģēto materiālu, kamēr
asmens griežas.
• NEKAD zāģa asmens ceļā nelieciet rokas vai
pirkstus.
• Vienmēr cieši piestipriniet garenzāģēšanas
ierobežotāju, jo pretējā gadījumā var izraisīt
bīstamus atsitienus.
• Vienmēr izmantojiet darba palīglīdzekļus,
piemēram, bīdstieņus un bīdīšanas blokus, zāģējot
šaurus materiālus, vai ja cokolveida galviņa
zāģēšanas laikā nav redzama.
Darba palīglīdzekļi
Bīdstieņi, bīdīšanas bloki vai palīgierobežotājs ir darba
palīglīdzekļi. Izmantojiet tos, lai zāģētu droši un ar
pārliecību, ka operatoram nebūs jāpieskaras asmenim
ne ar vienu ķermeņa daļu.

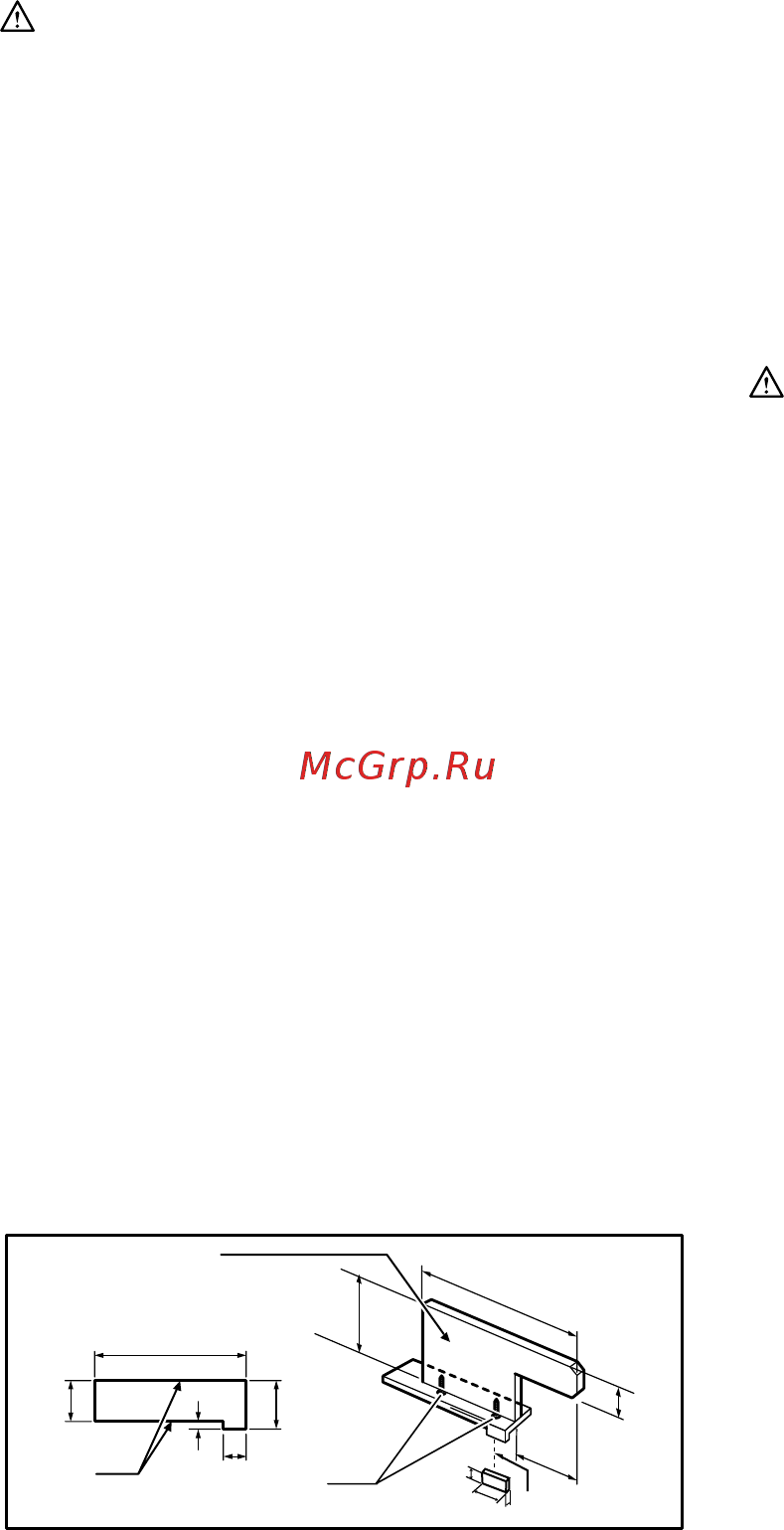

Bīdīšanas bloks
130mm
1
2
55mm
200mm
80mm
30mm
10mm
10mm
30mm
9mm
4
250mm
50mm
100mm
3
005566
Izmantojiet 19 mm finiera gabalu.
Rokturim jāatrodas finiera gabala vidū. Piestipriniet ar
līmi un kokskrūvēm, kā attēlots. Pie finiera vienmēr
jāpielīmē mazs koka gabaliņš 10 mm x 9 mm x 30 mm
izmērā, lai asmens nekļūtu truls, ja operators nejauši
iezāģē bīdīšanas blokā.
(Bīdīšanas blokā nekad nedzeniet naglas.)
Palīgierobežotājs
Att.41
Att.42
No 10 mm un 15 mm finiera gabaliem izveidojiet
palīgierobežotāju.
No garenzāģēšanas ierobežotāja turekļa noņemiet
garenzāģēšanas ierobežotāju, spīlējuma skrūvi (A),
plakano paplāksni un kvadrātuzgriezni, un tad ar
bultskrūvi M6, kas ir garāka par M6x50, paplāksnēm un
uzgriezni pie tā piestipriniet palīgierobežot
āju.
Garenzāģēšana
UZMANĪBU:
• Zāģējot garus vai lielus materiālus, vienmēr
nodrošiniet piemērotu atbalstu aiz galda.
NEPIEĻAUJIET, ka garš dēlis uz galda kustētos
vai bīdītos. Rezultātā asmens var iestrēgt, un var
palielināties atsitiena un ievainojuma risks.
Atbalstam jābūt vienādā augstumā ar galdu.
1. Noregulējiet zāģēšanas dziļumu nedaudz augstāk
par apstrādājamā materiāla biezumu. Lai to
noregulētu, atbrīvojiet divas sviras un nolaidiet uz
leju vai paceliet augšējo galdu.
2. Novietojiet garenzāģēšanas ierobežotāju
vēlamajā garenzāģēšanas platumā un nostipriniet
to, pieskrūvējot spīlējuma skrūvi (A). Pirms
zāģēšanas gareniski pārliecinieties, vai ir
pieskrūv
ētas abas garenzāģēšanas ierobežotāja
turekļa skrūves. Pieskrūvējiet tās vēlreiz, ja tās
nav pietiekami cieši pieskrūvētas.
3. Ieslēdziet darbarīku un apstrādājamo materiālu
kopā ar garenzāģēšanas ierobežotāju uzmanīgi
padodiet asmenī.
(1) Ja garenzāģēšanas platums ir 40 mm vai
platāks, izmantojiet bīdstieni.
Att.43
(2) Ja garenzāģēšanas platums ir mazāks par 40
mm, bīdstieni nav iespējams izmantot, jo tas
atsitīsies pret augšējo asmens aizsargu.
Izmantojiet palīgierobežotāju un bīdīšanas
bloku.
Pie garenzāģēšanas ierobežotāja, kas
atrodas uz galda, cieši uzstādiet
palīgierobežotāju.
Padodiet apstrādājamo materiā
lu ar roku,
kamēr tā gals atrodas apmēram 25 mm no
augšējā galda priekšējās malas. Turpiniet
padevi, izmantojot bīdīšanas bloku
palīgierobežotāja augšdaļā, kamēr zāģēšana
ir pabeigta.
Att.44
1. Paralēli priekšpusei/malai
2. Rokturis
3. Kokskrūve
4. Salīmēt kopā
