Liebherr SBNes 4285 [10/36] Снятие нижнего амортизатора закрывания двери

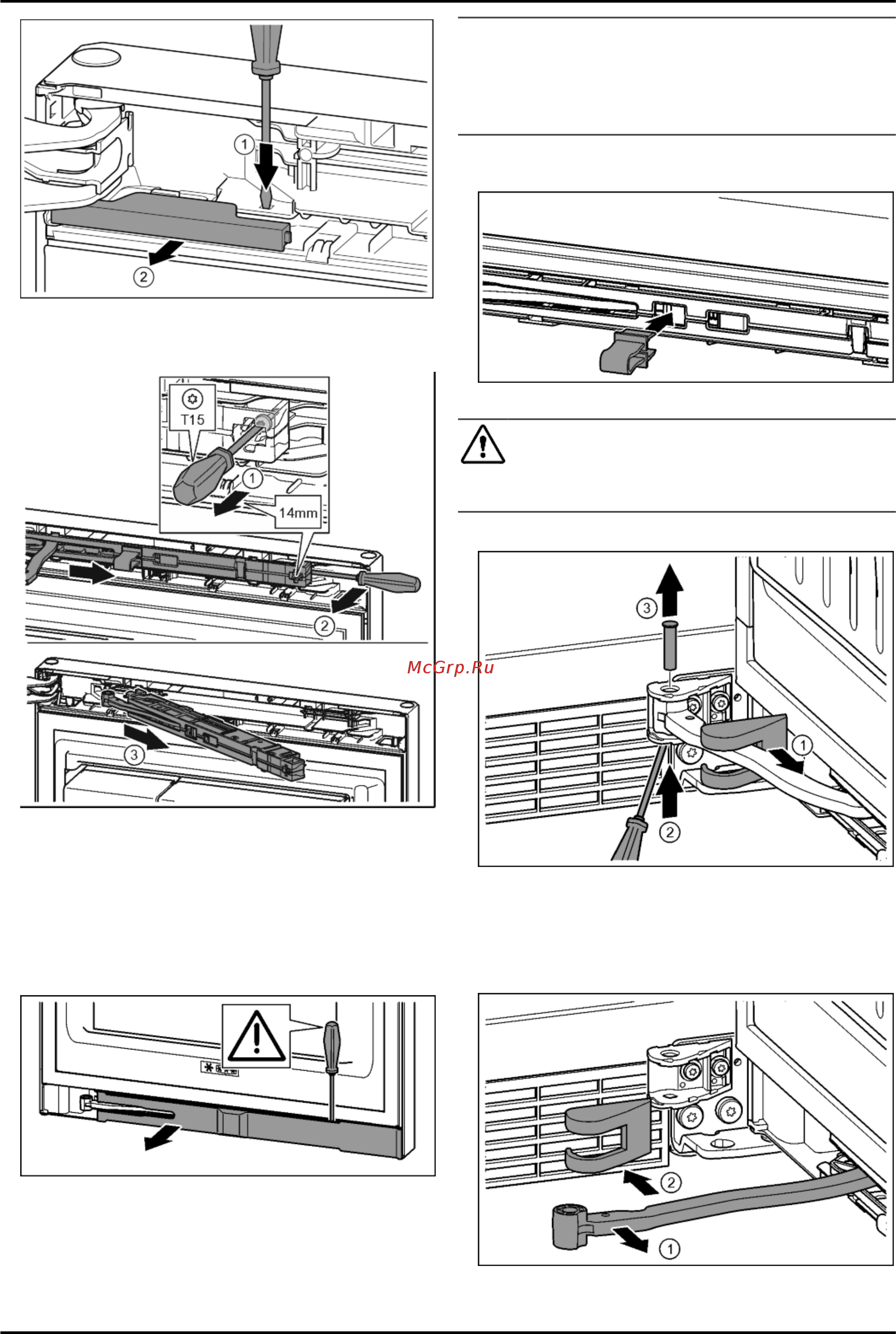

Fig. 11

Нажать накладку шлицевой отверткой.

Fig. 11 (1)

Вынуть крышку из зацепления.

Fig. 11 (2)

Fig. 12

Ослабить винт на узле амортизатора с помощью

отвертки Т15 примерно на 14 мм.

Fig. 12 (1)

Отверткой со стороны ручки переместиться за узел

амортизатора и повернуть вперед.

Fig. 12 (2)

Извлечь узел амортизатора.

Fig. 12 (3)

4.3.2 Снятие нижнего амортизатора закры-

вания двери

Fig. 13

Открыть нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если повреждено уплотнение дверцы, то она, возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Шлицевой отверткой вывести накладку из зацепления

и отвести в сторону.

Fig. 14

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

Fig. 15

Снять крышку опорного кронштейна и переместить

вдоль шарнира.

Fig. 15 (1)

Рукой или отверткой приподнять палец снизу.

Fig. 15 (2)

Вставить отвертку под головку пальца и вытащить его.

Fig. 15 (3)

Fig. 16

Повернуть шарнир в направлении двери.

Fig. 16 (1)
