Liebherr SBNes 4285 [20/36] Установка в кухонную стенку
![Liebherr SBNes 4285 [20/36] Установка в кухонную стенку](/views2/1648311/page20/bg14.png)
w
Уплотнение
Fig. 45 (3)
прилегает и слегка поддержи-
вается.
Fig. 46
ВНИМАНИЕ
Поврежденные витки резьбы электромагнитного клапана!
Электромагнитный клапан не герметичен: Может высту-
пать вода.
u
Осторожно одеть гайку
Fig. 46 (1)
и накрутить на резьбу
двумя пальцами до обеспечения надежной посадки.
u
Затяните гайку
Fig. 46 (1)
с помощью вспомогательного
инструмента
Fig. 45 (6)
по часовой стрелке, пока не
будет достигнут максимальный момент затяжки и вспо-
могательный инструмент
Fig. 45 (6)
начнет прокручи-
ваться.
Подключите шланг к запорному крану:
u
Навинтить гайку
Fig. 45 (8)
на запорный кран
Fig. 45 (9)
.
u
Затяните гайку
Fig. 45 (8)
с помощью вспомогательного
инструмента
Fig. 45 (6)
по часовой стрелке, пока не
будет достигнут максимальный момент затяжки и вспо-
могательный инструмент
Fig. 45 (6)
начнет прокручи-
ваться.
u
Откройте запорный кран
Fig. 45 (9)
системы подвода
воды и проверьте герметичность всей водяной системы.
u
Осуществить функцию промывки IceMaker: Включите
главу IceMaker (см. 5.5.10.2 Включение IceMaker) .
u
Зацепить накладку
Fig. 45 (7)
в вспомогательном
инструменте
Fig. 45 (6)
и для хранения закрепить на
шланге из высококачественной стали.

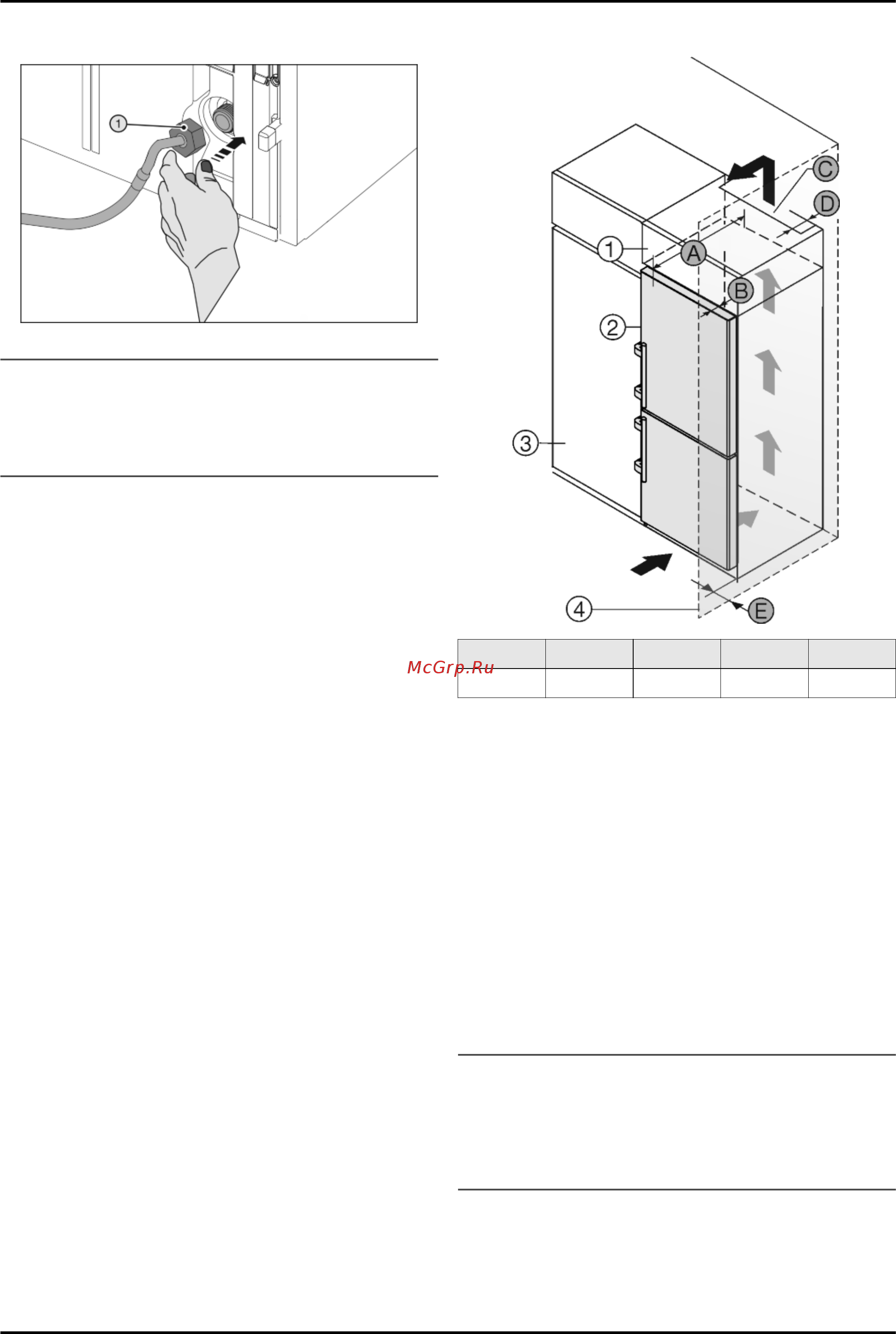

4.5 Установка в кухонную стенку
Fig. 47
A [мм] B [мм]
C [cм
2
]
D [мм] E [мм]
665
x
65 мин. 300 мин. 50 мин. 46
x
При использовании пристенных распорок этот размер
увеличивается на 15 мм (см. 4.2 Установка устройства) .
Эти размеры действительны для угла открывания 90 °.
Расстояния зависят от угла открывания.
Набор для ограничения угла открытия дверей на 90° в
устройствах с амортизацией закрытия можно получить
через сервисную службу.
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 47 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 47 (1)
.
Установить устройство можно непосредственно рядом с
кухонным шкафом
Fig. 47 (3)
. Чтобы можно было полно-
стью открыть двери, устройство должно выступать на
глубину
Fig. 47 (B)
относительно передней стенки кухон-
ного шкафа. В зависимости от глубины кухонных шкафов и
использования пристенных распорок устройство может
выступать и больше.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
Выступы на задней стороне устройства предназначены
для обеспечения достаточной вентиляции. Не допу-
скается, чтобы они располагались в каких-либо углу-
блениях или проходах.
Ввод в работу
20 * Наличие в зависимости от модели и комплектации
