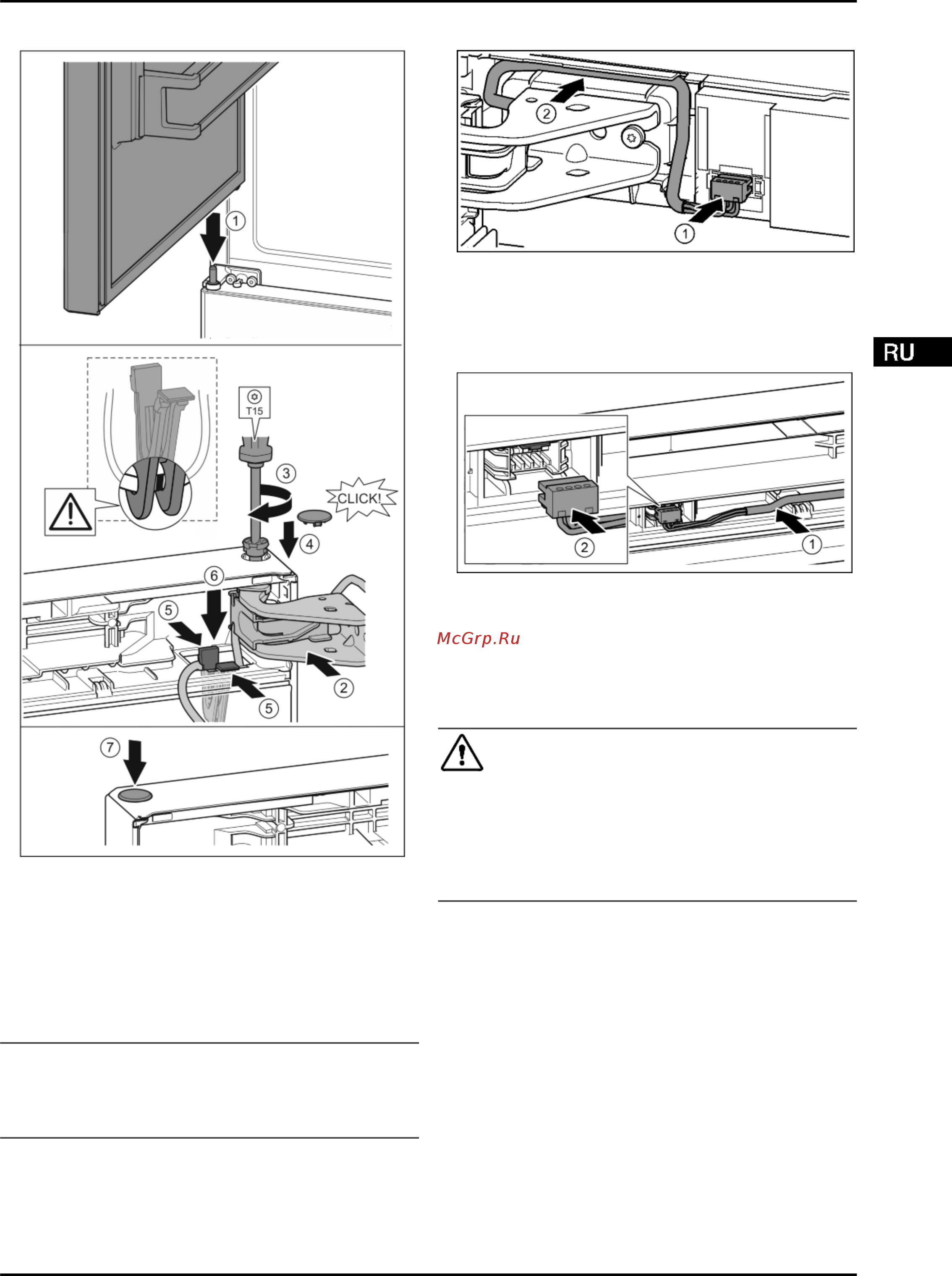

4.3.12 Монтаж верхней двери
Fig. 36
u
Установка верхней двери на средний опорный палец
Fig. 36 (1)
u
Дверь вверху выровнять по отверстию в опорном крон-
штейне.
Fig. 36 (2)
u
Вставить палец и затянуть отверткой Т15.
Fig. 36 (3)
u
Установить предохранительную крышку для защиты
двери: вставить предохранительную крышку и прове-
рить, прилегает ли она к двери. В ином случае вставить
палец полностью.
Fig. 36 (4)
ВНИМАНИЕ
Сдавливание кабеля
u
Маркировка кабеля должна находиться по центру
держателя кабеля. Более длинное отверстие соедини-
тельной накладки должно быть направлено вперед.
u
Вставить держатель кабеля с закрепленным на нем
кабелем в отверстие.
Fig. 36 (5)
u
Прижать держатель вниз так, чтобы соединительная
накладка защелкнулась.
Fig. 36 (6)
u
Вставить заглушку.
Fig. 36 (7)
4.3.13 Монтаж кабельного разъема
Fig. 37
u
Зафиксировать штекер над верхним опорным крон-
штейном и осторожно уложить жилы кабеля в канал.
Fig. 37 (1)
u
Осторожно проложить серый кабель в направляющей
над верхним опорным кронштейном.
Fig. 37 (2)
Fig. 38
u
Вставить серый кабель в направляющую в верхней
двери.
Fig. 38 (1)
u
Зафиксировать штекер.
Fig. 38 (2)
u
Остальную часть кабеля при необходимости уложить в
направляющей в виде петли.
4.3.14 Выравнивание дверей
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выставить дверь посредством двух
продольных отверстий в нижнем опорном кронштейне и
среднем опорном кронштейне, выравнивая относи-
тельно корпуса устройства. Для этого выкрутить
средний винт в нижнем опорном кронштейне с
помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий. В среднем опорном кронштейне отпустить
винты с помощью насадки к Т25 и выровнять средний
опорный кронштейн посредством продольных отвер-
стий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
