u
Крышку зафиксировать.
Fig. 28 (3)
u
Установить винт отверткой Т25.
Fig. 28 (4)
u
Установить верхний опорный кронштейн.
Fig. 28 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 28 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 28 (6)

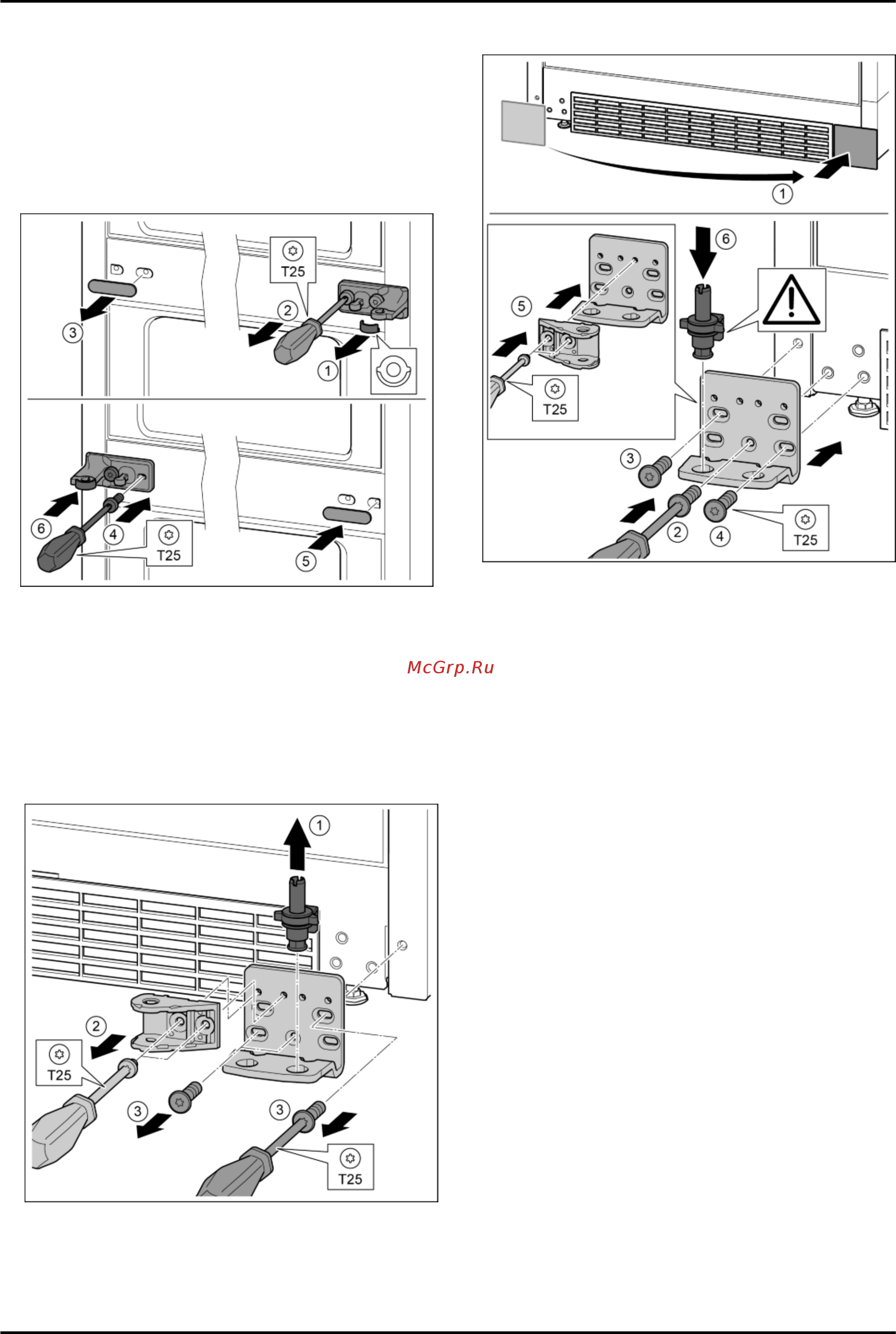

4.3.7 Перестановка средних опорных
деталей
Fig. 29
u
Снять шайбу.
Fig. 29 (1)
u
Выкрутить винты отверткой Т25.
Fig. 29 (2)
u
Осторожно снять крышку.
Fig. 29 (3)
u
Плотно прикрутить опорный кронштейн с подкладкой с
поворотом на 180° с другой стороны.
Fig. 29 (4)
u
Установить крышку с поворотом на 180° с другой
стороны.
Fig. 29 (5)
u
Спереди надвинуть шайбу.
Fig. 29 (6)
4.3.8 Перестановка нижних опорных частей
Fig. 30
u
Опорный палец полностью извлечь движением вверх.
Fig. 30 (1)
u
Открутить винты отверткой Т25 и снять соедини-
тельный элемент амортизатора закрывания дверей.
Fig. 30 (2)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 30 (3)
Fig. 31
u
Снять крышку и поставить с другой стороны.
Fig. 31 (1)
u
Установить опорный кронштейн с другой стороны и
прикрутить с помощью отвертки Т25. Начинать с винта 2
в центре.
Fig. 31 (2)
u
Затянуть винты 3 и 4.
Fig. 31 (3, 4)
u
Повернуть соединительный элемент амортизатора
закрывания дверей на 180°. Прикрутить с другой
стороны опорного кронштейна с помощью отвертки Т25.
Fig. 31 (5)
u
Снова установить опорный палец в сборе. При этом
следить за тем, чтобы выступ фиксатора был направлен
назад.
Fig. 31 (6)
4.3.9 Перестановка опорных деталей двери
Верхняя дверь
Ввод в работу
14 * Наличие в зависимости от модели и комплектации
