Liebherr SBNes 4285 [15/36] Перестановка ручек

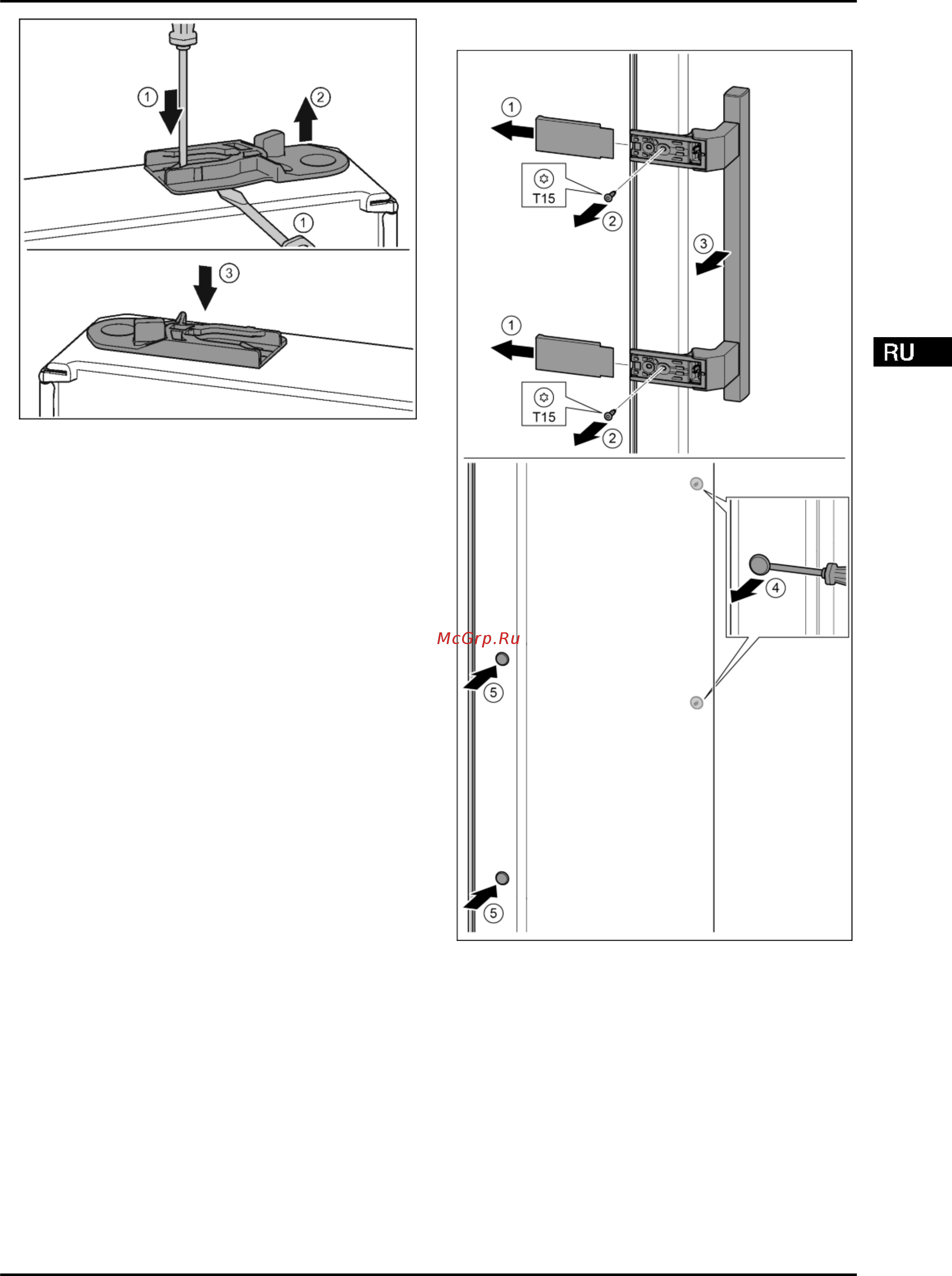

Fig. 32

Нижняя сторона двери смотрит вверх: повернуть дверь.

Извлечь направляющее гнездо: нажать накладку

шлицевой отверткой и одновременно переместить ее

шлицевой отверткой под направляющее гнездо.

Fig. 32 (1, 2)

Прилагаемое при поставке направляющее гнездо вста-

вить на другой стороне корпуса.

Fig. 32 (3)

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.10 Перестановка ручек

Fig. 33

Снять крышку.

Fig. 33 (1)

Выкрутить винты отверткой Т15.

Fig. 33 (2)

Снять ручку.

Fig. 33 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 33 (4)

Заглушки снова вставить с другой стороны.

Fig. 33 (5)

Ввод в работу
