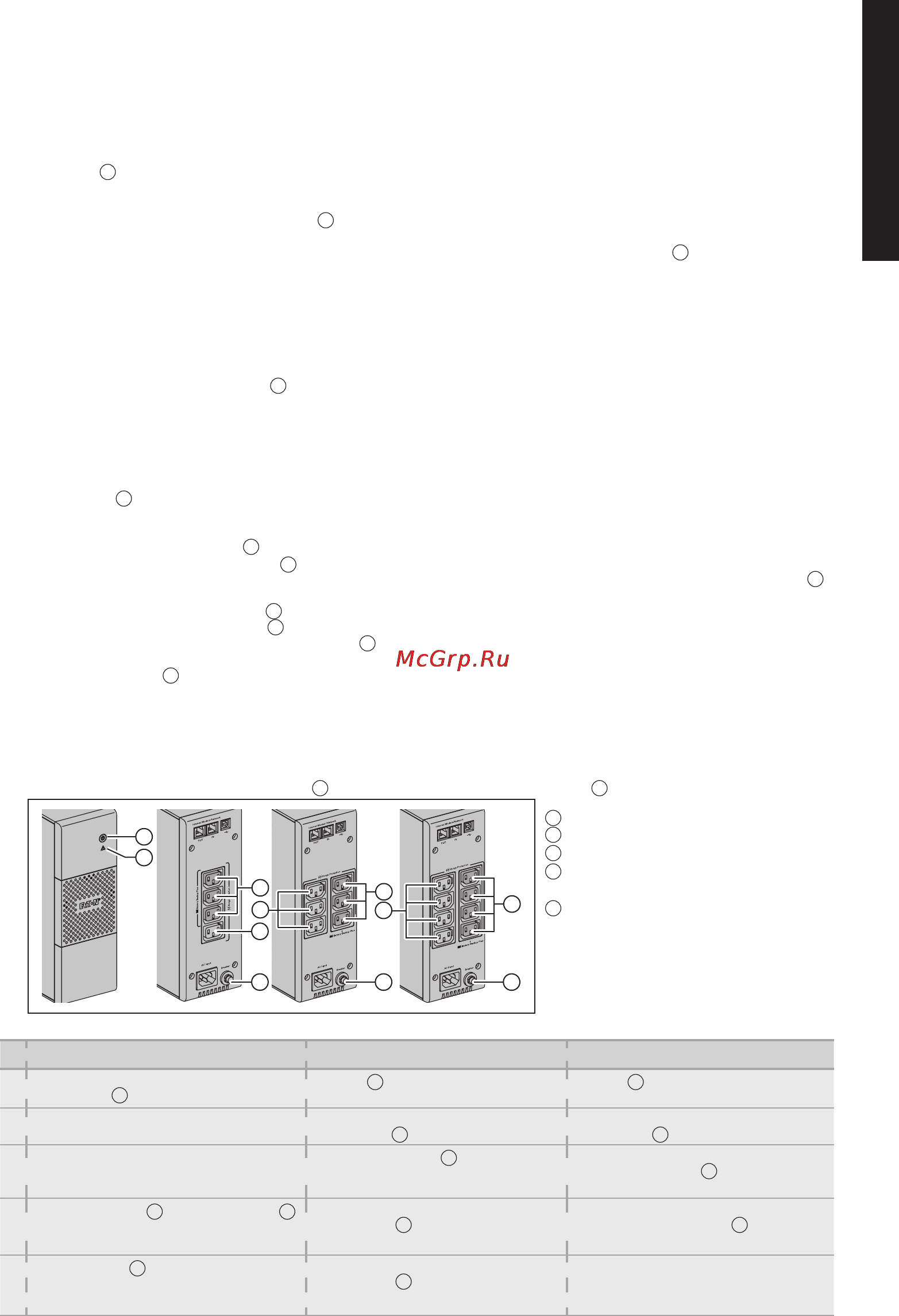

7
614-06822-00
1. Allgemeine Betriebsbedingungen
• Bei dem Gerät handelt es sich um eine Unterbrechungsfreie Stromversorgungsanlage (USV) für die sichere
Energieversorgung eines Computers und der zugehörigen Peripheriegeräte, Fernsehgeräte, HiFi-Anlagen,
Videorecorder... Das Gerät dient nicht zum Anschluß sonstiger elektrischer Verbraucher (Leuchtkörper, Heizgeräte,
Elektrohaushaltsgeräte...).
2. Anschluß der USV
• Die USV
1
mit Hilfe des Kabels (bei einer USV mit FR/DIN-Anschlüssen) oder mit dem Anschlusskabel Ihres Computers
(bei einer USV mit IEC-Anschlüssen) mittels einer Wandsteckdose an das Stromnetz anschließen. (siehe Abbildung A).
• Die vor Netzausfall und Überspannung zu schützenden Verbraucher (Computer, Monitor, Modem...) an die
Batteriegepuffertern Ausgangssteckdosen
9
der USV anschließen (siehe Abb. C). Der angegebene Nennstrom (in A) darf
nicht überschritten werden.
• Andere Geräte (Drucker, Scanner, Fax usw.) können an den überspannungsgeschützten Buchsen
8
angeschlossen
werden (siehe Abbildung C). Die überspannungsgeschützten Buchsen werden im Falle eines Stromausfalls nicht von der
Batterie versorgt.
• Schutz der Telefon- und Datenleitung (optional):
Die ggf. verwendete Telefon- oder Datenleitung kann ebenfalls gegen Überspannungen geschützt werden. Hierzu ist das
bereits vorhandene Datenkabel der Telefon- bzw. Datensteckdose mit der USV zu verbinden. Desweiteren ist ein Anschluß
der USV an den Rechner vorzunehmen. (siehe Abb. B).
• Optionale USB-Schnittstelle:
Die USV kann über das USB-Kabel
4
(im Lieferumfang enthalten) an den Computer angeschlossen werden
(siehe Abbildung B).
Die Software Eaton UPS Companion kann unter powerquality.eaton.com heruntergeladen werden.
Registrieren Sie unter powerquality.eaton.com gleichzeitig Ihre Garantie.
3. Aufbau und Funktionsumfang
• Auaden der Batterie: SobalddieUSV an das Netz angeschlossen ist, wird die Batterie unabhängig von der Schaltstellung
des Tasters
12
aufgeladen.BeimerstenGebrauchstehtdievolleAutonomiezeiterstnacheinerAuadezeitderBatterie
von 8 Stunden zur Verfügung. Um die optimale Batterieleistung zu gewährleisten, ist es ratsam, die USV ständig an das
Stromnetz angeschlossen zu lassen.
• Einschalten der USV: Die Taste
12
mehr als 1 Sekunde drücken.
• Überspannungsgeschützte Buchsen
8
ohne Batteriepufferung: Die Stromversorgung der an diese Steckdosen
angeschlossenen Verbraucher erfolgt, sobald das Netzkabel mit einer Netzsteckdose verbunden wird. Der Drucktaster
12
hatkeinenEinußaufdieseSteckdosen.
• Steckdosen mit Batteriepufferung
9
: Die Stromversorgung der an diese Steckdosen angeschlossenen Verbraucher
erfolgt, sobald die LED des Tasters
12
grün leuchtet (siehe Abbildung D). Die Steckdosen können auch ohne
Netzspannung eingeschaltet werden (Taster-LED
12
blinkt).
• Ausfall oder Störung der Netzspannung: Bei Ausfall oder Störung der Netzspannung arbeitet die USV im Batteriebetrieb
weiter (Taster-LED
12
blinkt grün). Im Batteriebetrieb ertönt alle 10 Sekunden ein Warnsignal (Summer). Kurz vor Ablauf
der Batterieautonomiezeit verkürzt sich das Tonintervall auf 3 Sekunden. Im Silent-Modus ertönt der Summer nur
einmalig bei Umschaltung auf Batteriebetrieb.
• Ist die Dauer des Netzausfalls länger als die verfügbare Autonomiezeit, schaltet die USV ab und startet bei Netzrückkehr
wieder automatisch. Nach vollständiger Entladung sind einige Stunden erforderlich, bis die volle Autonomiezeit erneut
zur Verfügung steht.
• Überspannungsschutz: Alle Steckdosen sind Überspannungsschutz.
• Abschaltung der gepufferten Steckdosen
9
: Zur Abschaltung der Steckdosen Taster
12
2 Sekunden lang drücken.
8
: Überspannungsgeschützte Buchsen.
9
: Steckdosen mit Batteriepufferung.
11
: LED "USV-Störung".
12
: Drucktaster zum Ein- und Ausschalten
der gepufferten Steckdosen.
13
: Schutzschalter.
DEUTSCH
Fehlerbehebung (Weitere Informationen unter www.powerquality.eaton.com oder bei Ihrem Eaton-Kundendienst)
Fehler Fehlerursache Fehlerbehebung
1 • Keine Spannung an den gepufferten
Steckdosen
9
.
• Taster
12
leuchtet nicht. • Taster
13
betätigen;grüneKontroll-
LED muß leuchten.
2 • Keine Stromversorgung der
angeschlossenen Geräte bei Netzausfall.
• Geräte sind nicht an die gesicherten
Steckdosen
9
angeschlossen.
• Betreffende Geräte an die gesicherten
Steckdosen
9
anschließen.
3 • Trotz vorhandener Netzspannung
arbeitet die USV im Batteriebetrieb.
• Der Trennschalter
13
auf der
Rückseite der USV, wurde von einer
Überlast am USV-Ausgang ausgelöst.
• Betreffenden Verbraucher entfernen
und Schutz schalter
13
durch
Betätigung wieder zurückstellen.
4
• Die grüne Taste
12
und die rote LED
11
leuchten und alle 2 Sekunden ertönt ein
Alarmpiepston.
• Überlast an den gepufferten
Steckdosen
9
.
• Betreffenden Verbraucher von den
gesicherten Steckdosen
9
trennen.
5
• Die rote LED
11
leuchtet, begleitet
von einem ununterbrochenen Alarm-
Piepston.
• USV-Störung - gepufferte
Steckdosen.
9
werden nicht mehr
versorgt.
• Kundendienst benachrichtigen.
12
13
8
8
11
9
13
9
13
9
8
