RU
ET
10
6. Оставьте раствор на один час.
7. Переведите главный выключатель в положение
ВКЛ. Если запоминающее устройство для реги-
страции отказов электропитания включено, паро-
генератор включится без нажатия кнопки 1.
Промывка (автоматический дренажный клапан)
8. Включите парогенератор путем нажатия кнопки 1
и выждите 10 минуты.
9. Выключите парогенератор путем нажатия кнопки
1 и подождите 5 минуты.
1.9.3. Очистка паровых сопел
Паровые сопла следует очищать слабым мыльным
раствором.
1.10. Устранение неполадок
При возникновении неполадки на панели управления
появляется номер устройства и сообщение об ошибке,
помогающее устранить причину неполадки.
Пользователь может самостоятельно осу
-
ществлять только те виды проверок, кото-
рые отмечены звездочкой (*). Прочие виды техни-
ческого обслуживания должны проводиться ква-
лифицированными специалистами по техническо-
му обслуживанию и ремонту.

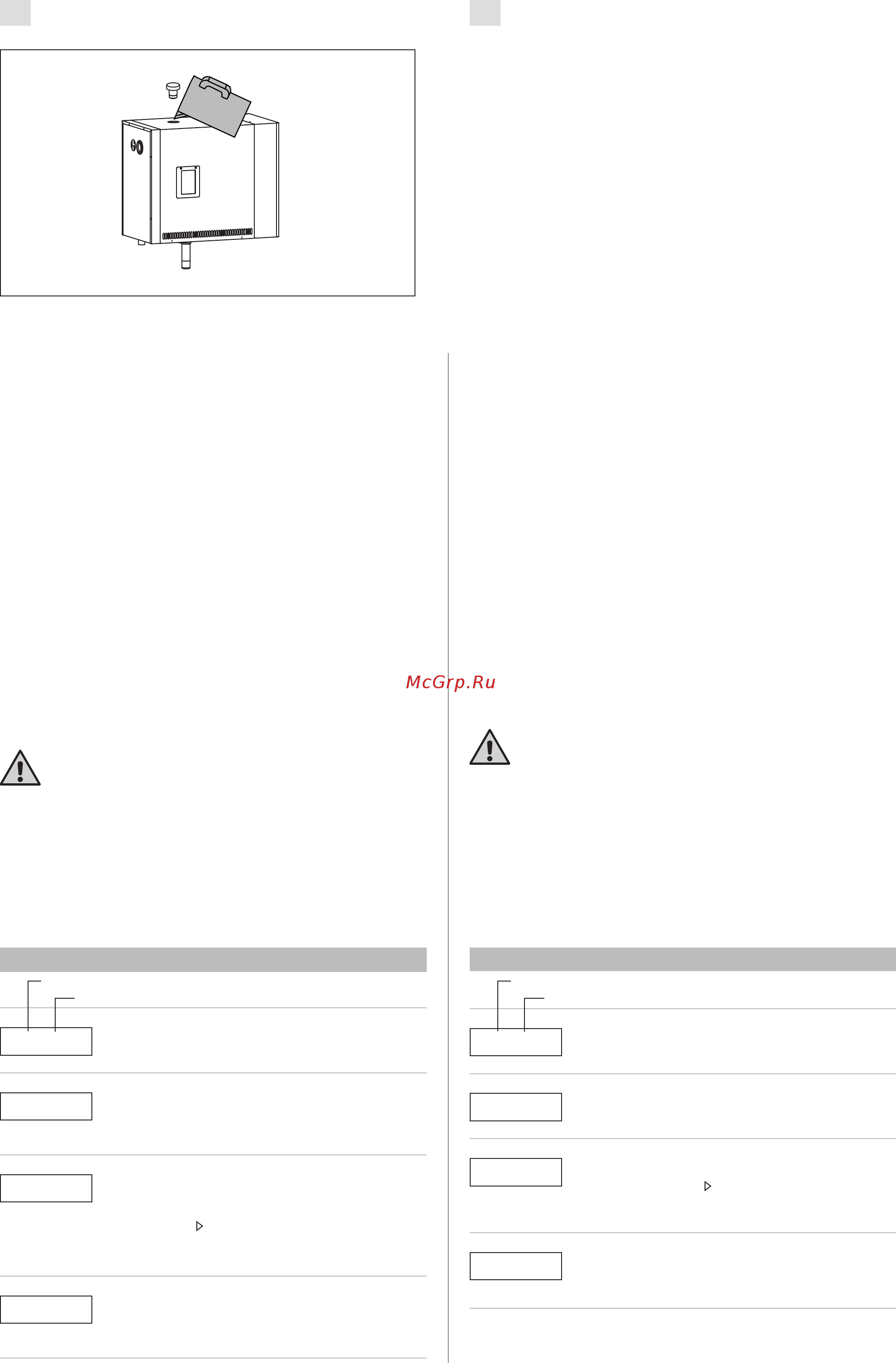

Рисунок 3. Удаление известкового налета
Joonis 3. Katlakivist puhastamine
Loputamine (automaatne tühjendusklapp)
8. Lülitage aurugeneraator nupu 1 abil sisse ja
jätke see 10 minutiks tööle.
9. Lülitage aurugeneraator nupu 1 abil välja ja
jätke see nii 5 minutiks.
1.9.3. Auruotsikute puhastamine
Auruotsikuid võib puhastada lahja seebilahusega.
1.10. Veaotsing
Vea tekkimisel kuvatakse juhtpaneelil seadme num-
ber ja veateade, mis aitab vea põhjuse leidmisel.
Kasutaja võib kontrollida ainult tärniga (*) tä-
histatud punkte. Igasugune muu hooldus tu-
leb lasta läbi viia asjatundlikul hoolduspersonalil.
Сообщения об ошибках и устранение неполадок
НОМЕР УСТРОЙСТВА
КОД ОШИБКИ
0E:01
Разрыв в измерительной схеме датчика
температуры. Проверьте электропроводку
и качество соединения клемм с датчиком.
0E:02
Короткое замыкание в измерительной
схеме датчика температуры. Проверьте
электропроводку и качество соединения
клемм с датчиком.
0E:03
Разрыв в измерительной схеме прибо-
ра для защиты от перегрева. Нажмите
кнопку сброса на приборе для защиты от
перегрева ( 2.10.). Проверьте электропро-
водку и качество соединения разъемов с
датчиком прибора защиты от перегрева.
0E:05
Низкий уровень воды. Проверьте наличие
воды в мерной чашке. Проверьте подачу
воды*, электромагнитный клапан,
дренажный клапан и датчик уровня.
Veateade ja parandamine
seadme number
vea kood
0E:01
Temperatuurianduri mõõteahel on
katkenud. Kontrollige juhtmeid ning
anduri ühendust klemmidega.
0E:02
Temperatuurianduri mõõteahel on lü-
hises. Kontrollige juhtmeid ning anduri
ühendust klemmidega.
0E:03
Ülekuumenemiskaitse mõõteahel on
katkenud. Vajutage ülekuumenemiskaitse
tagastusnuppu ( 2.10.). Kontrollige
juhtmeid ning ülekuumenemise anduri
ühendust klemmidega.
0E:05
Vee tase on madal. Vaadake, kas mõõte-
nõu sisaldab vett. Kontrollige vee sisse-
võttu*, solenoidklappi, tühjendusklappi ja
pinnaandurit.
