RU ET
17
проводящей трубой должно располагаться максимально
близко к паровому соплу. Такой способ позволит мак-
симально сократить количество возможных отложений
ароматизатора в паропроводящей трубе со временем.
См. рисунок 11.
2.8. Установка панели управления
Панель управления защищена от попадания брызг и
требует минимального рабочего напряжения. Панель
можно установить в сухом помещении, например, в
душевом отделении или в предбаннике, а также в жилой
части дома. Панель нельзя устанавливать в парной.
Рисунок 12.
Если в стене имеется канал для прокладки кабелей

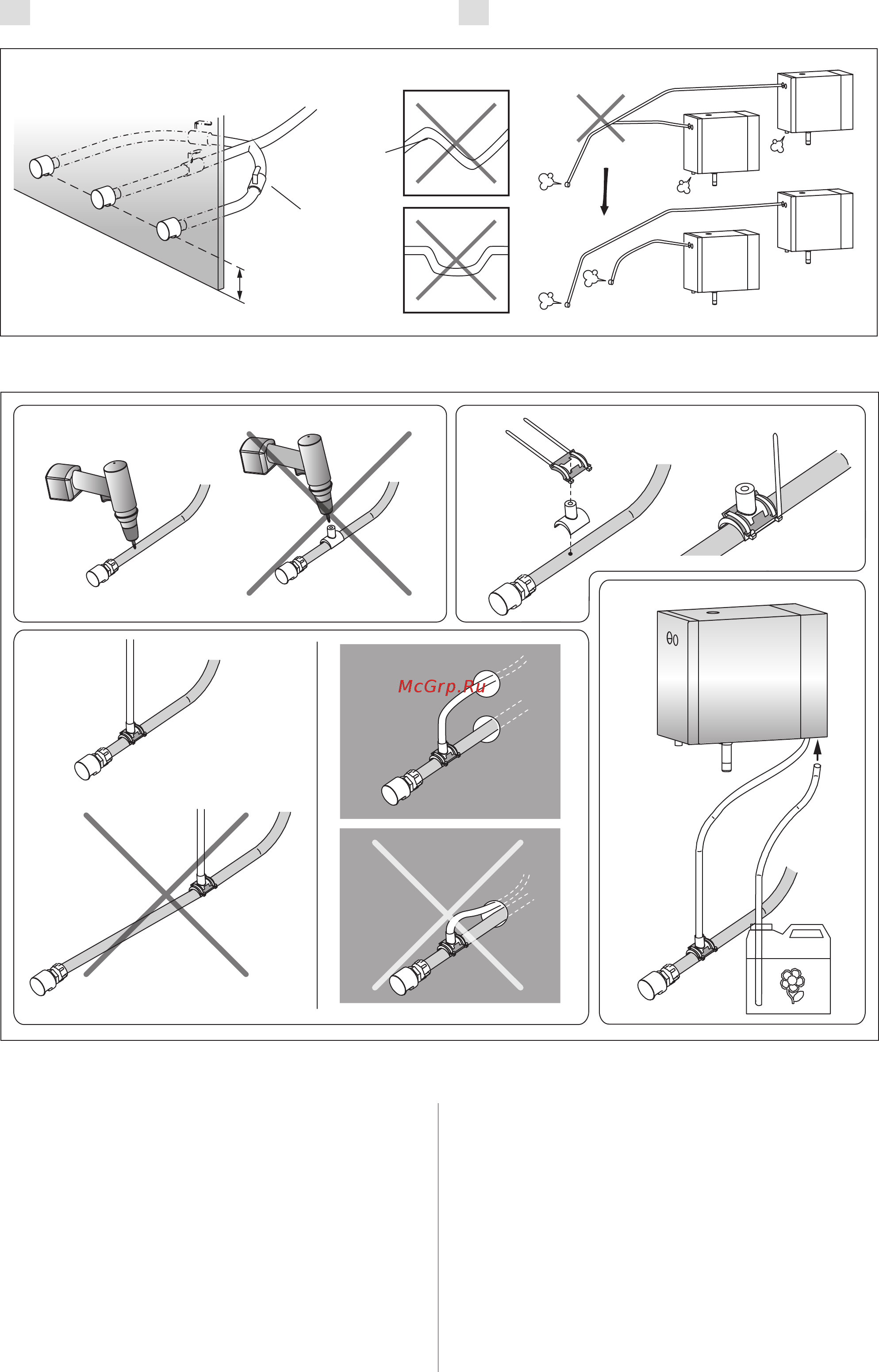

Рисунок 10. Паровые сопла и трубы
Joonis 10. Auruotsikud ja -torud
A B C
100–300 mm
Паропроводящая
труба
Aurutoru
Регулирующий вентиль
Juhtklapp
aja jooksul aurutorusse võimalikult vähe lõhnaaine
jääke. Vt joonis 11.
2.8. Paigalduskoht ja juhtpaneeli kinnitamine
Juhtpaneel on pritsmekindel ja väikese tööpingega.
Paneeli võib paigaldada kuiva kohta, nt pesu- või
riietusruumi või koguni elutuppa. Paneeli ei tohi pai-
galdada aurusauna. Joonis 12.
Seinasisene juhtmetorustik (ø 30 mm) võimaldab
andmekaabli paigaldada seina sisse peidetuna –
vastasel juhul peab juhe jääma seina pinnale.
1.
2.
3.
4.
Рисунок 11. Подключение устройства подачи ароматизатора
Joonis 11. Lõhnaaine pumba toru paigaldamine
