RU
ET
16
2.5. Паропроводящие трубы
Пар, генерируемый парогенератором, поступает в поме-
щение парильни через медные паропроводящие трубы.
Минимальный внутренний диаметр паропроводящей
трубы составляет 23 мм. Можно подключить парогене-
ратор к медному трубопроводу с помощью прозрачного
силиконового шланга с внутренним диаметром 25 мм.
Прозрачные трубы помогают выявить потенциаль-
ные проблемы.
Трубы должны быть тщательно изолированы. Макси-
мальная длина изолированной паропроводящей трубы
составляет 10 метров. Чтобы максимально сократить
длину труб, рекомендуется устанавливать парогене-
ратор как можно ближе к помещению парильни.
В случае использования нескольких паровых со-
пел каждая паропроводящая труба, ведущая к соплу,
должна быть оснащена регулирующим вентилем с
тем, чтобы пар равномерно распределялся по всему
помещению парильни. Рисунок 10A. Регулировка вен-
тилей:
• Приведите все вентили в полностью открытое
состояние.
• Если из одного из вентилей выходит значительно
больше пара, чем из остальных, уменьшите силу
потока.
• Не уменьшайте силу потока на всех вентилях.
Пар должен беспрепятственно выходить из
сопел. В случае блокировки паровых сопел
и/или паропроводящих труб пар выходит из предо-
хранительного клапана (рисунок 6).
Дальний конец паропроводящей трубы следует
наклонить в направлении парильни. В трубах не
должно быть лишних отводов, водоотделителей
или отсечек. Рисунок 10B.
2.6. Установка паровых сопел
Прикрепите паровое сопло к концу трубы и загерме-
тизируйте выход паропроводящей трубы силиконом.
Сопла должны быть установлены на высоте 100-300
мм от пола. Рисунок 10A.
Направьте отверстие сопла вниз. Следите
за тем, чтобы пар не обжигал посетителей
парильни. Сопла необходимо размещать в недо-
сягаемом безопасном месте.
2.7. Подключение устройства подачи
ароматизатора
Соединение между подающим трубопроводом и паро-

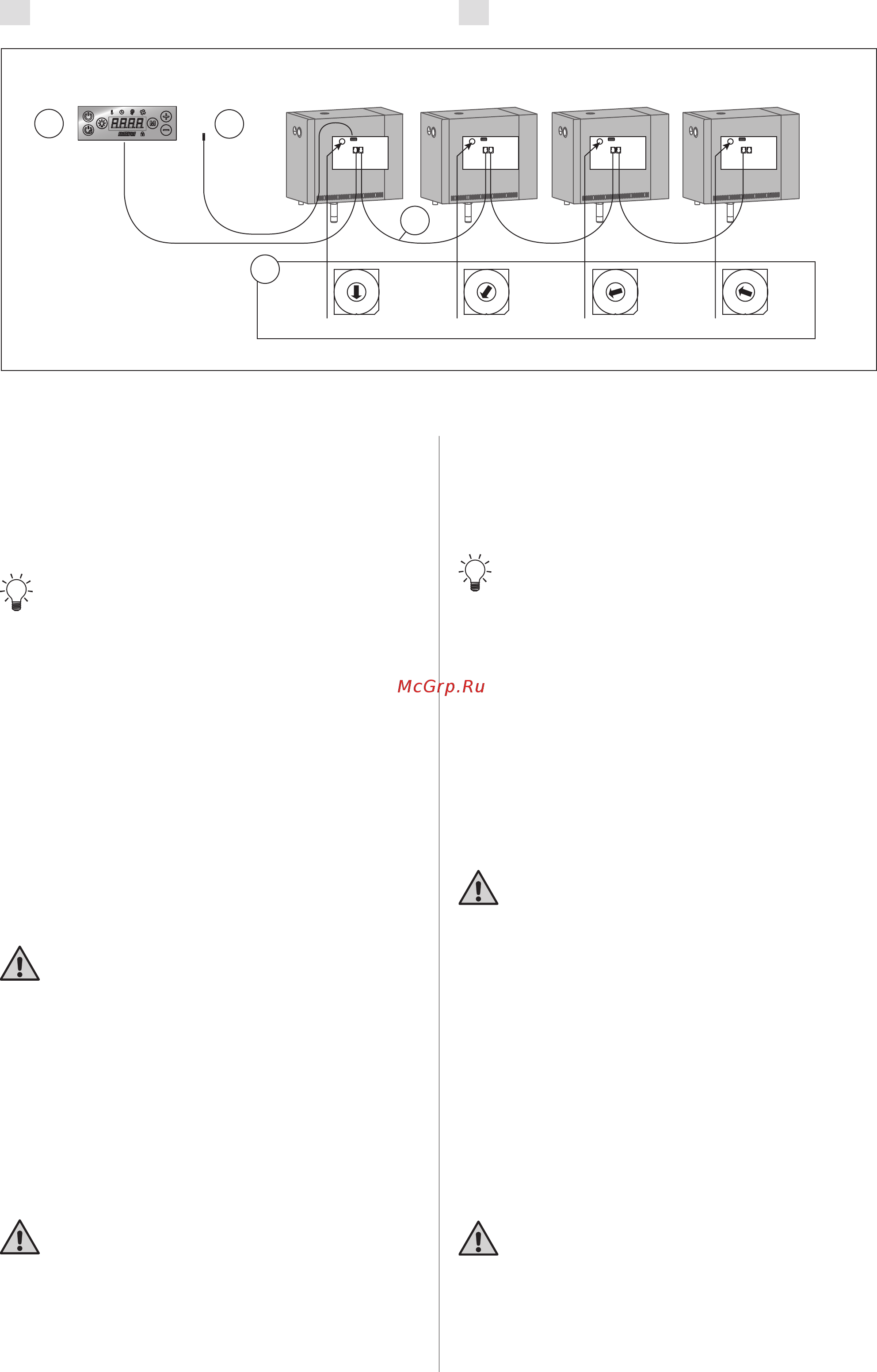

Рисунок 9. Multidrive
Joonis 9. Multidrive
2.5. Aurutorud
Aur juhitakse generaatorist aurusauna vasktoru-
de kaudu. Aurutoru minimaalne siseläbimõõt on
23 mm. Võite aurugeneraatori vasktoruga ühenda-
da 25 mm siseläbimõõduga läbipaistva silikoonvoo-
likuga.
Läbipaistvad torud aitavad leida võimalikke
probleeme.
Torud tuleb hoolikalt isoleerida. Hästi isoleeritud
aurutoru maksimaalne pikkus on 10 meetrit. Gene-
raator soovitatakse paigaldada aurusaunale võima-
likult lähedale, et torud oleksid lühikesed.
Kui kasutatakse rohkem kui üht auruotsikut, siis
peab iga otsiku juurde suunduv aurutoru olema va-
rustatud vooluhulga muutmise klapiga, et aur jao-
tuks aurusaunas ühtlaselt. Joonis 10A. Klappide
seadistamine:
• keerake kõik klapid täiesti lahti;
• kui mõnest klapist tuleb märkimisväärselt
rohkem auru, siis vähendage vooluhulka;
• ärge vähendage vooluhulka kõigi klappide
juures.
Aur peab saama otsikutest vabalt välja tulla.
Kui aurukanal ja/või otsikud on ummistunud,
siis tuleb aur välja kaitseklapi kaudu (joonis 6).
Aurutoru lõpp peab olema kaldu aurusauna poole.
Torudel ei tohi olla üleliigseid põlvi, vee kogunemise
kohti ega piiratud vooluga kohti. Joonis 10B.
2.6. Auruotsikute paigaldamine
Ühendage auruotsik aurutoru otsa külge ja isolee-
rige aurutoru ots silikooniga. Otsikud peaksid paik-
nema 100–300 mm kõrgusel põranda kohal. Joonis
10A.
Suunake otsiku ava allapoole ja veenduge, et
aur ei kõrvetaks kümblejaid. Paigaldage otsi-
kud nii, et keegi ei saaks neid kogemata puudutada.
2.7. Lõhnaaine pumba toru paigaldamine
Toitevooliku ja aurutoru vaheline ühendus peab ole-
ma võimalikult auruotsiku lähedal. Seeläbi koguneb
