RU ET
19
модель/
mudel
количество/
tk
1
Нагревательный элемент 3600 Вт/230 В
Нагревательный элемент 5000 Вт/230 В
Kütteelemendid 3600 W/230 V
Kütteelemendid 5000 W/230 V
ZSTM-260
ZSTM-261
HGP22
HGP30
6
6
2
Комплект мерной чашки (включает
датчик уровня воды, верхнюю часть и
трубку)
Mõõtenõu komplekt (sisaldab
veetaseme andurit, katet ja toru)
WX620 1
3
Отстойник
Settenõu ZSTM-170 1
4
Главный выключатель
Pealüliti ZSK-684 1
5
Электронная плата
Trükkplaat WX604 1
6
Защита от перегрева
Ülekuumenemiskaitse ZG-550 1
7
Панель управления
Juhtpaneel WX602 1
8
Резиновая прокладка D10
Kummitihend D10 ZSTM-150 1
9
Питающий водяной шланг
Veetoite voolik ZSTM-227 1
10
Электромагнитный клапан
Solenoidventiil ZG-370 1
11
Резиновая заглушка
Kummikork ZSTM-155 1
12
Дренажный клапан
Tühjendusklapp ZG-700 1
13
Уплотнитель
Tihend
ZSTM-255 1
14
Коммутатор
Kontaktor ZSL-940 1
15
Устройство подачи ароматизатора
Lõhnaaine pump ZVR-779 1
16
Переходник
Adapter ZSTM-225 1

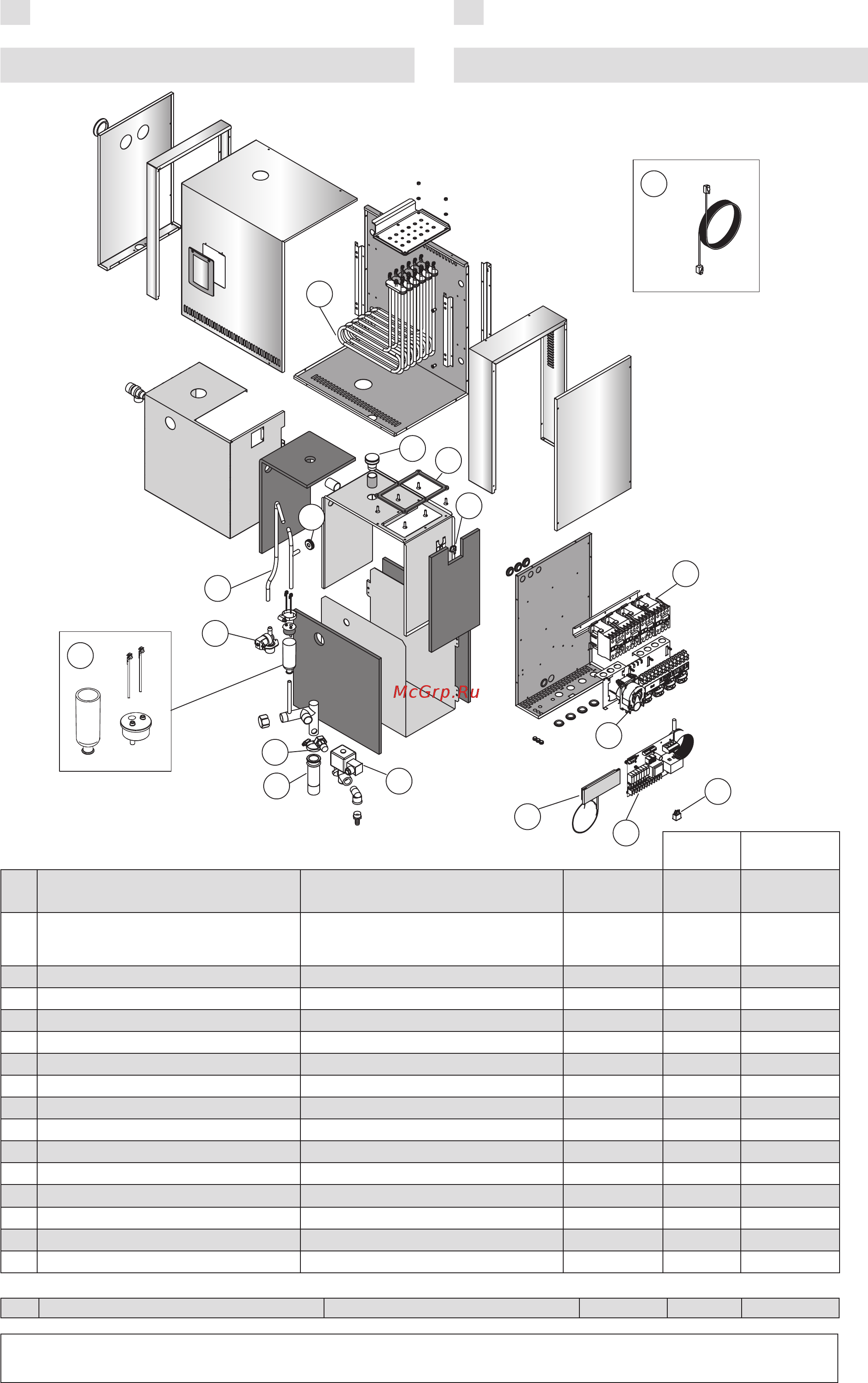

3. VARUOSAD
3. ЗАПАСНЫЕ ЧАСТИ
2
17
1
3
5
6
7
8
9
12
11
4
13
10
14
15
16
Дополнительные детали и аксессуары/Valikulised osad ja lisatarvikud
17
Кабель управления 1.5 м
Andmekaabel 1,5 m WX312 1
Мы рекомендуем использовать только оригинальные запасные части.
Soovitame kasutada vaid valmistajatehase originaal varuosasid.
