RU ET
13

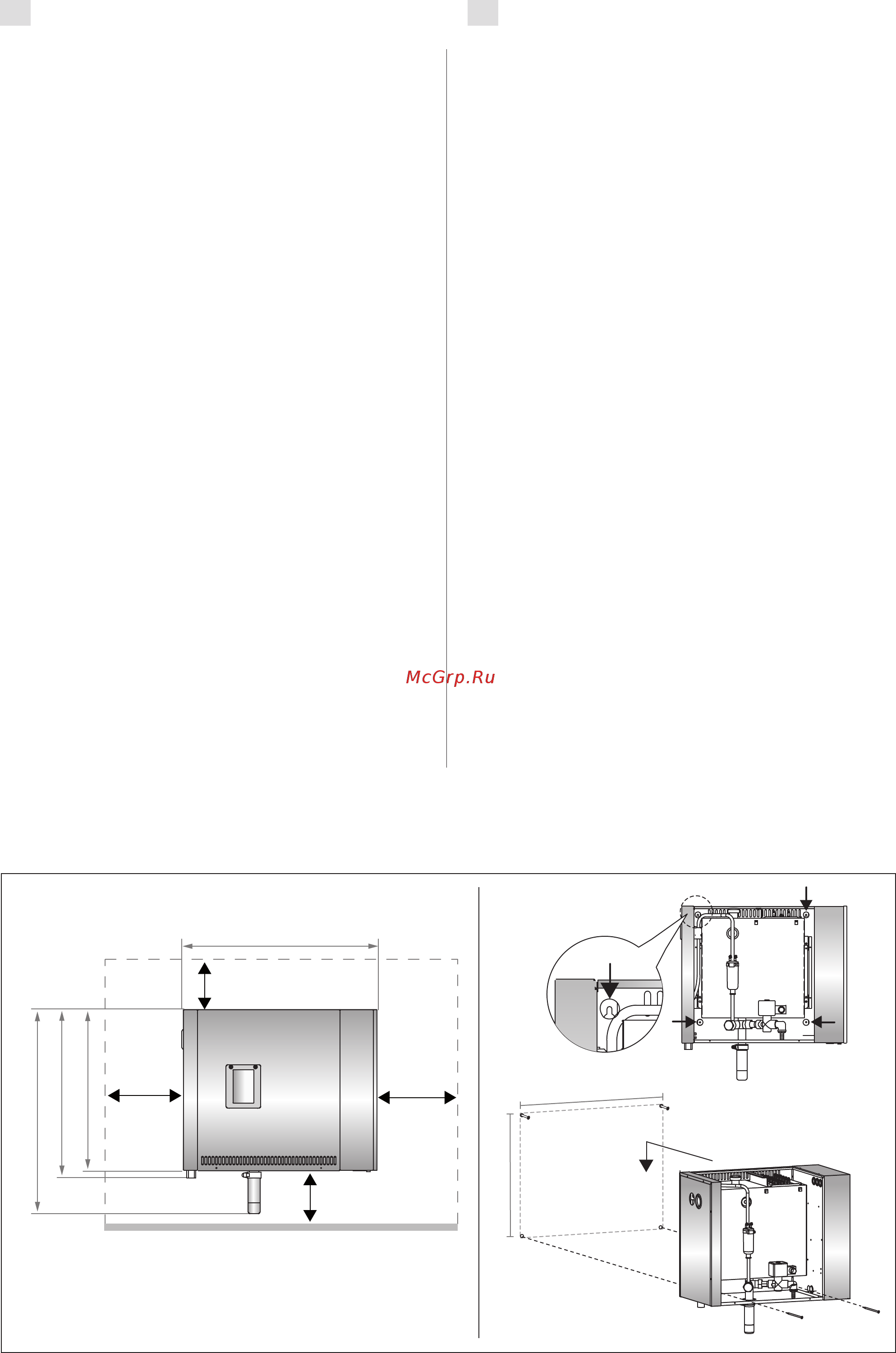

Рисунок 5. Параметры установки
Joonis 5. Paigaldusmõõtmed
2.1. Что необходимо сделать до установки
Прежде чем начать установку парогенератора, необ-
ходимо изучить инструкцию по установке и убедиться
в том, что:
• Мощность парогенератора должна соответство-
вать размерам помещения парильни. В таблице 2
даны рекомендации по установке каждого типа
парогенератора с учетом особенностей стеновых
материалов в помещениях с минимальными и мак-
симальными размерами.
• Напряжение источника питания подходит для
данного парогенератора.
• Предохранители и соединительные кабели отве-
чают требованиям, а их параметры соответствуют
значениям, приведенным в таблице 2.
• Место установки парогенератора отвечает требова-
ниям относительно минимального безопасного рас-
стояния (рисунок 5), а также соответствует требова-
ниям, изложенным в пункте 2.2.
2.2. Место монтажа и крепление
Парогенератор следует устанавливать в сухом закры-
том помещении. Для монтажа не подходят места, где
парогенератор может замерзнуть или подвергнуться
воздействию вредных веществ. Максимально разрешен-
ная температура окружающей среды составляет 30 °С.
• Необходимым условием является наличие стока
в канализацию для слива отработанной воды.
Не следует устанавливать устройство непо-
средственно над дренажным трубопроводом,
поскольку от поднимающегося от него пара
намокает парогенератор, что может стать при-
чиной проблем.
• Если парогенератор устанавливается в отдель-
ном шкафу или подобном закрытом помещении,
пространство вокруг устройства должно хорошо
проветриваться.
2.1. Enne paigaldamist
Uurige enne aurugeneraatori paigaldamist paigalda-
misjuhiseid ja kontrollige järgmisi punkte:
• aurugeneraatori võimsus vastab aurusauna
suurusele. Tabelis 2 on toodud minimaalne ja
maksimaalne suurus iga aurugeneraatori ja sei-
namaterjali kohta;
• toitepinge on aurugeneraatori jaoks sobiv;
• kaitsmed ja ühenduskaablid vastavad eeskirja-
dele ning nende mõõtmed tabelile 2;
• aurugeneraatori paigalduskoht peab vastama
ohututele kaugustele esitatavatele joonisel 5
toodud miinimumnõuetele ja kirjeldusele jaoti-
ses 2.2.
2.2. Paigalduskoht ja kinnitamine
Aurugeneraator tuleb paigaldada kuiva siseruumi.
Aurugeneraatorit ei tohi paigaldada kohta, kus see
võib külmuda või sattuda ohtlike ainete mõju alla.
Maksimaalne lubatud temperatuur seadme ümbru-
ses on 30 °C.
• Ruumi põrandas peab olema äravool
väljalastava vee jaoks. Ärge paigaldage seadet
otse äravoolu kohale, kuna äravoolust tõusev
aur muudab aurugeneraatori märjaks ja võib
põhjustada probleeme.
• Kui aurugeneraator paigaldatakse kappi
või muusse sarnasesse suletud ruumi, siis
peab seadme ümber olema tagatud piisav
ventilatsioon.
min. 100 mm
555 mm
482 mm
462 mm
585 mm
min.
200 mm
min.
50 mm
min. 140 mm
355 mm
360 mm
