2.3. Патрубки для подачи и сброса воды
Смотрите рисунок 4. Труба для подачи воды должна
быть оснащена запорным вентилем и обратным
клапаном. Максимально допустимое давление
подаваемой воды в трубе для подачи воды
составляет 4,0 бар.
Смотрите рисунок 6. Трубу для слива воды следует
вывести к стоку в канализацию.
Следите за тем, чтобы сточная вода,
температура которой достигает 70°С, не
попадала в помещение парильни.
Установите трубы под углом относительно пароге-
нератора.

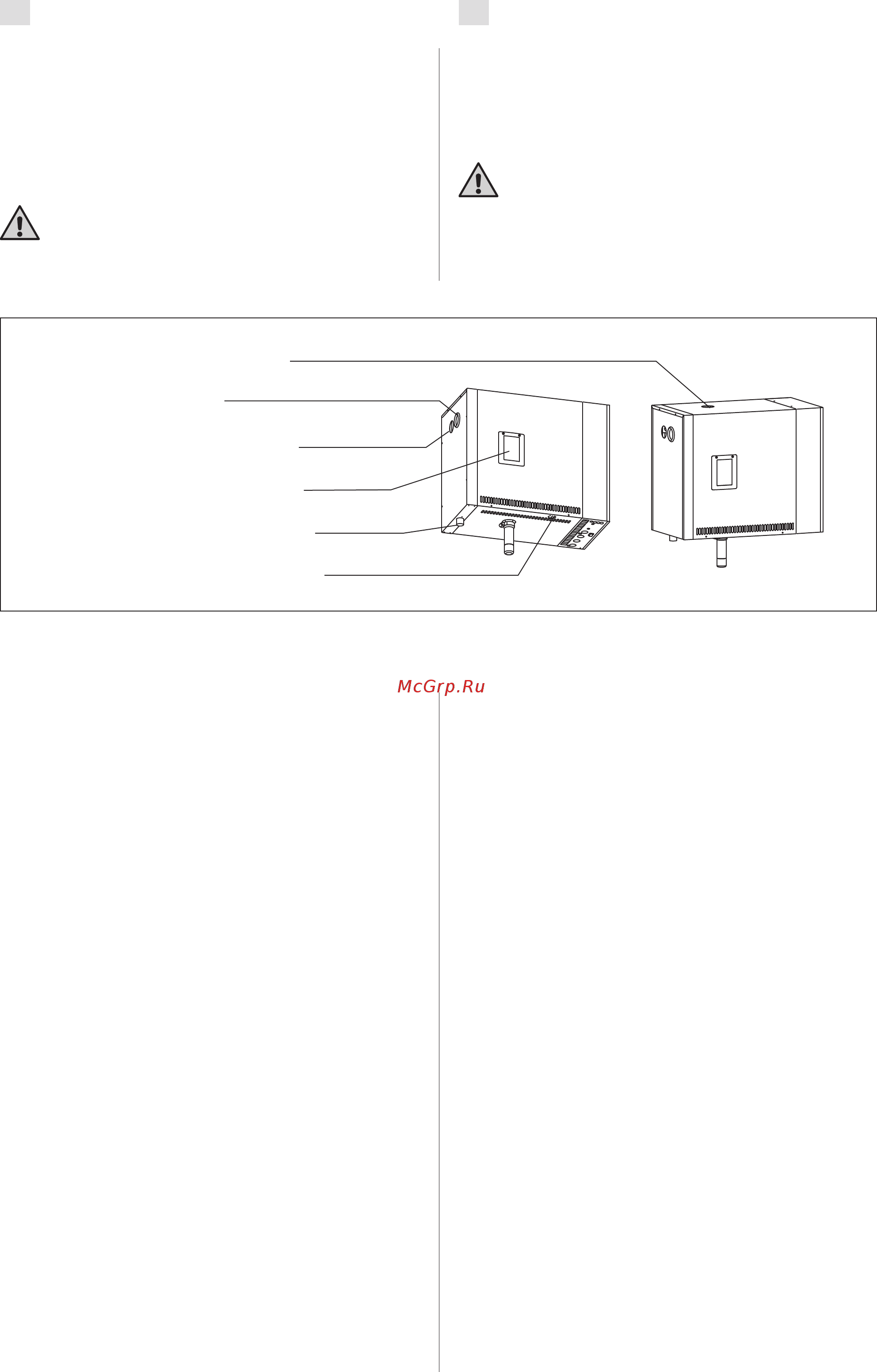

Рисунок 6. Схема соединений парогенератора
Joonis 6. Aurugeneraatori liitmikud
2.3. Veetoite ja vee väljavoolu ühendused
Vaata joonis 4. Toitevee toru peab olema varusta-
tud kuulkraani ja vaakumklapiga. Siseneva vee mak-
simaalne surve toitevee torus on 4,0 baari.
Vaata joonis 6. Aurugeneraatorist väljalastava vee
toru tuleb juhtida ruumi põranda äravoolu juurde.
Väljalastavat vett ei tohi juhtida aurusauna,
sest see vesi on kõrvetavalt kuum (70 °C)!
Paigaldage torud aurugeneraatorist eemale kallu-
tatuna.
Патрубок слива воды G½” (с внутренней резьбой)
Väljalastava vee liitmik G½“ (sisekeere)
Патрубок подачи воды G¾” (с наружной резьбой)
Toitevee liitmik G¾“ (väliskeere)
Предохранительный клапан
Kaitseklapp
Патрубок паропроводящей трубы (альтернатива), ∅26.9 mm
Aurutoru liitmik (alternatiivne), Ø26.9 mm
Патрубок паропроводящей трубы ∅26.9 mm
Aurutoru liitmik Ø26.9 mm
Эксплуатационный люк датчика уровня
Pinnaanduri teenindusluuk
2.4. Электропроводка
Подключение парогенератора к сети электропи-
тания должно осуществляться только профессио-
нальным электриком, имеющим соответствующий
допуск, с соблюдением текущих постановлений.
Схему подключения электропроводки см. на рисунке 7.
2.4.1. Установка температурного датчика
Закрепите температурный датчик на потолке парильни
или на стене (на высоте 1700-3000 мм от пола). Про-
сверлите отверстие диаметром 7,5 мм, установите в
него датчик и загерметизируйте силиконом.
Нельзя устанавливать датчик рядом с дверями или
вентиляционными отверстиями. Допускаемая область
установки показана на рисунке 8.
2.4.2. Multidrive
К одной панели управления можно последовательно
подключить до 4 парогенераторов. Выработка пара
может осуществляться по различным моделям (HGX
или HGP). Схема соединений показана на рисунке 9.
1. Подключите панель управления к первому
парогенератору в цепи.
2. Подключите датчик температуры к первому
парогенератору. Для повышения точности
измерения температуры и снижения
чувствительности системы к ошибкам можно
подключить дополнительные датчики (по 1 на
генератор).
3. Соедините парогенераторы с помощью кабелей
управления, входящих в комплект поставки
устройств Кабель управления Также см. рисунок 7.
4. Назначьте генераторам номера. Назначайте
номера от 0 до 3.
5. См. пункт 1.8.
2.4. Elektriühendused
Aurugeneraator tuleb ühendada vooluvõrguga vas-
tavalt kehtivatele eeskirjadele pädeva kutselise
elektriku poolt. Elektriühendusi vt joonis 7.
2.4.1. Temperatuurianduri paigaldamine
Paigaldage temperatuuriandur aurusauna lakke või
seinale 1700–3000 mm kõrgusele põrandast. Puu-
rige 7,5 mm läbimõõduga auk, vajutage andur auku
ja isoleerige silikooniga.
Ärge paigaldage andurit uste ega ventilatsioonia-
vade lähedale. Lubatud piirkond on näidatud jooni-
sel 8.
2.4.2. Multidrive
Jadana saab ühendada kuni 4 aurugeneraatorit nii,
et need jagavad sama juhtpaneeli. Aurugeneraato-
rite mudelid võivad olla erinevad (HGX või HGP).
Ühendusprintsiip on näidatud joonisel 9.
1. Ühendage juhtpaneel jada esimese
aurugeneraatoriga.
2. Ühendage temperatuuriandur esimese
aurugeneraatoriga. Temperatuuri mõõtmise
täpsuse ja süsteemi veatolerantsi
suurendamiseks võite ühendada täiendavaid
andureid (1 aurugeneraatori kohta).
3. Ühendage aurugeneraatorid seadmega koos
tarnitud andme kaablitega kokku. Vt ka joonis
7.
4. Valige aurugeneraatoritele seadme numbrid.
Kasutage numbreid 0-3.
5. Vt 1.8.
