Приемник

Система охранно-пожарной

сигнализации «NAVIgard»

Серия NV DT 20xx

NV DT 2010 v2

Руководство по эксплуатации

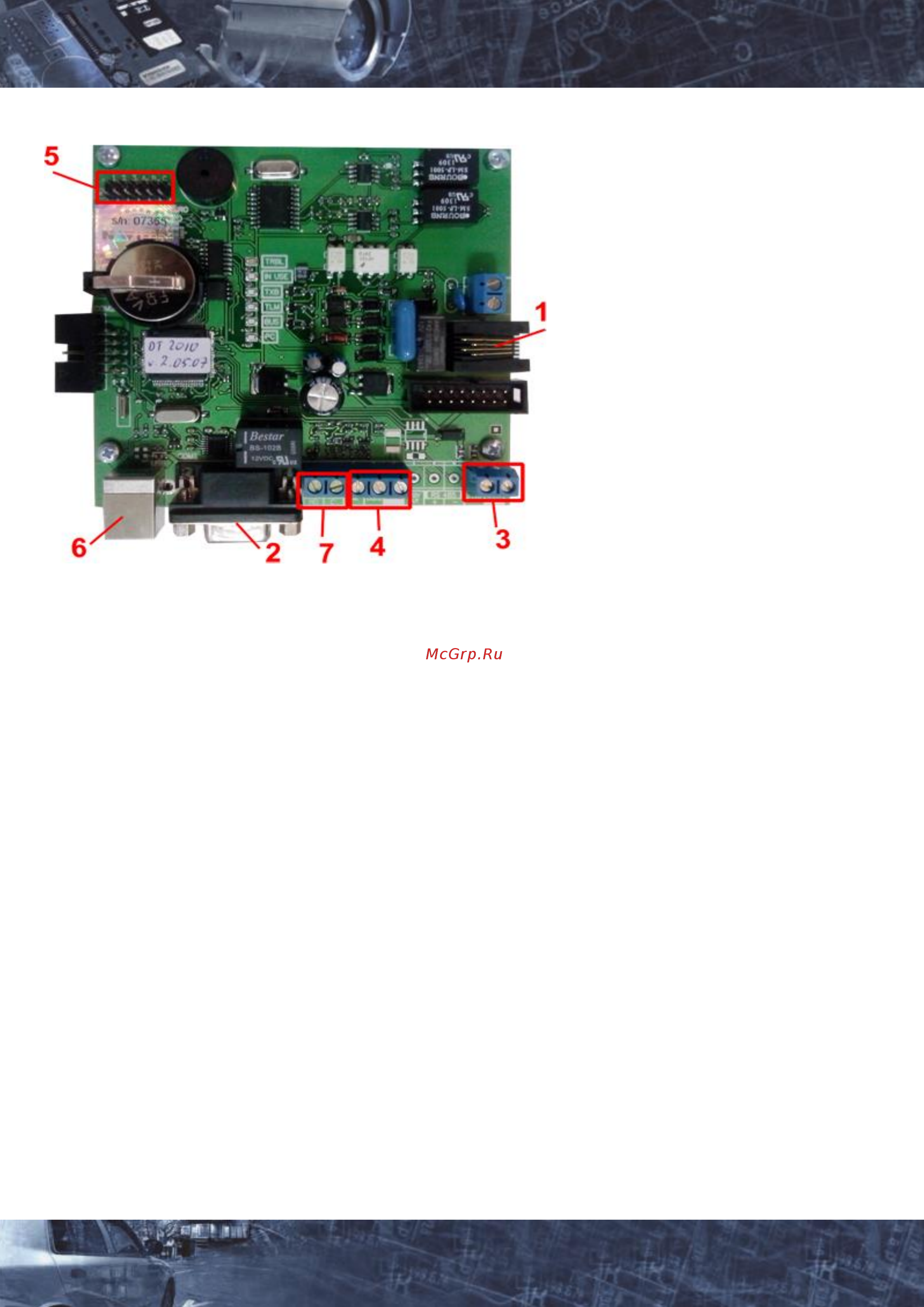

5. Подключение.

1 – разъем для подключения телефонной линии

2 – разъем COM1 для подключения к ПК

3 – клеммы для подключения питания

4 – клеммы для подключения расширителей

5 – перемычки для установки адреса

6 – разъем USB для подключения к ПК

7 – клеммы реле

Подключение приемника.

1. Подключите телефонную линию к приемнику

2. Подключите приемник (разъем COM1) к компьютеру с помощью кабеля DB1-1 (к COM

порту компьютера) или с помощью кабеля USB A-B (предварительно установив драйвер

USB)

3. Подключите источник питания постоянного тока к клеммам +12V и COM. Выходной ток

источника должен быть не менее 1.0 А

Подключение расширителей NV DG/DT 2010.

1. Задайте адрес расширителя, установив перемычки JP1-JP4 (см. ниже установка адреса)

2. Соедините клеммы CLK, DATA, COM с соответствующими клеммами на базовом

приемнике

3. Подключите источник питания постоянного тока к клеммам +12V и COM. Выходной ток

источника должен быть не менее 0.5 А

Подключение расширителей NV DG/DT 3220.

При подключении расширителей NV DG/DT 3220 в настройках должен быть задан режим

работы расширителя (см. руководство по эксплуатации NV DG/DT 3220).
