13
Крепление горелки на котел

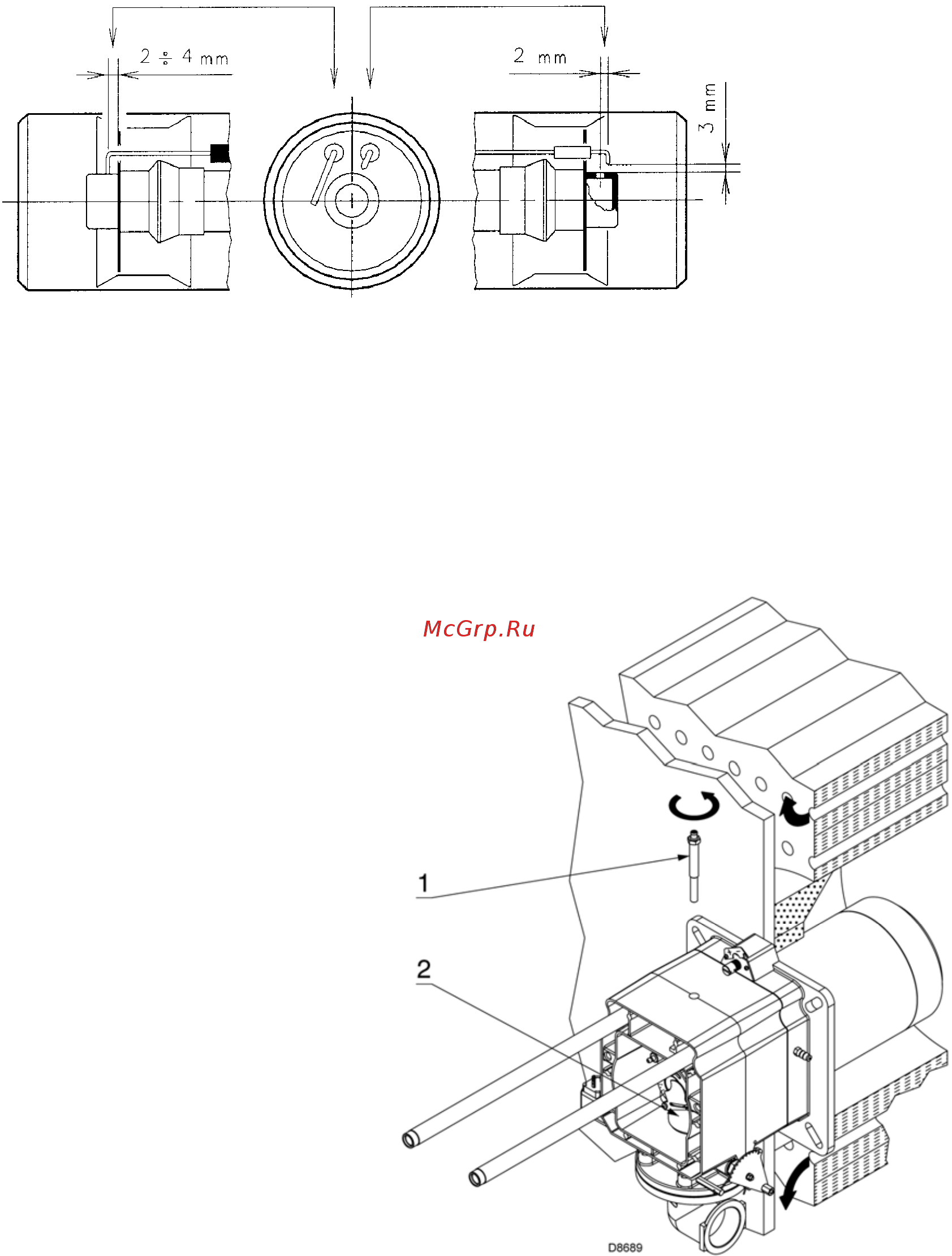

Прежде чем крепить горелку на котёл, через отверстие в голове горелки проверьте, правильно ли установлены датчик и
электрод. Правильное их положение показано на рисунке 12.
ДАТЧИК ЭЛЕКТРОД
Рис. 12
Если оказалось, что электрод или датчик стоят неправильно, отвинтите винт (1) (рисунок 13), выньте внутреннюю часть
головы (2) (рисунок 13) и отрегулируйте их положение.
Не поворачивайте датчик, а оставьте его так, как показано на рисунке 14. Если он будет находиться рядом с электродом
розжига, усилитель блока управления (автомата горения) может выйти из строя.
После этого снимите голову горелки (рисунок 11) следующим образом:
− ослабьте 4 винта (3) и снимите кожух (1);
− отсоедините шарнир (7) от градуированного сектора (8);
− снимите винты (2) с направляющих (5);
− отвинтите два винта (4) и сдвиньте горелку назад вдоль направляющих (5) на расстояние приблизительно 100 мм;
− отсоедините провода датчика и электрода ионизации, после чего полностью снимите горелку с направляющих.
После выполнения данной операции, если в таковой
возникнет необходимость, закрепите фланец (11) (рисунок
11) на фланце котла, установив изолирующий экран (9)
(рисунок 11), который входит в комплект поставки.
Используйте 4 винта, входящие в комплект поставки.
Момент затяжки этих винтов равен 35-40 Н*м.
Предварительно защитите резьбу специальными
продуктами, защищающими её от задиров.
Соединение котёл-горелка должно быть герметичным:
после запуска (смотри главу 5.3) убедитесь в том, что
дымовые газы выходят в помещение.
Рис. 13
