16
4.7 Монтаж газовой рампы
¾ Рампа проходит испытания по стандартам EN 676 и поставляется
отдельно от горелки в соответствие со своими кодами, указанными
в приложении В.
¾ Рампа может присоединяться как слева, так и справа, как вам
удобнее, смотри рисунок 18.
¾ Газовая рампа присоединяется к патрубку газа (1) (рисунок 18) с
помощью фланца (2), прокладки (3) и болтов (4), которые входят в
комплект поставки горелки.
¾ Электромагнитные клапаны газа должны находиться как можно
ближе к горелке для того, чтобы газ достигал головы горелки за
безопасное время 3 секунды.
¾ Убедитесь в том, что максимальное необходимое давление на
горелке находится внутри диапазона настройки регулятора
давления (цвет пружины).
ВНИМАНИЕ
Регулировка газовой рампы описана в инструкции,
которая идёт вместе с ней.

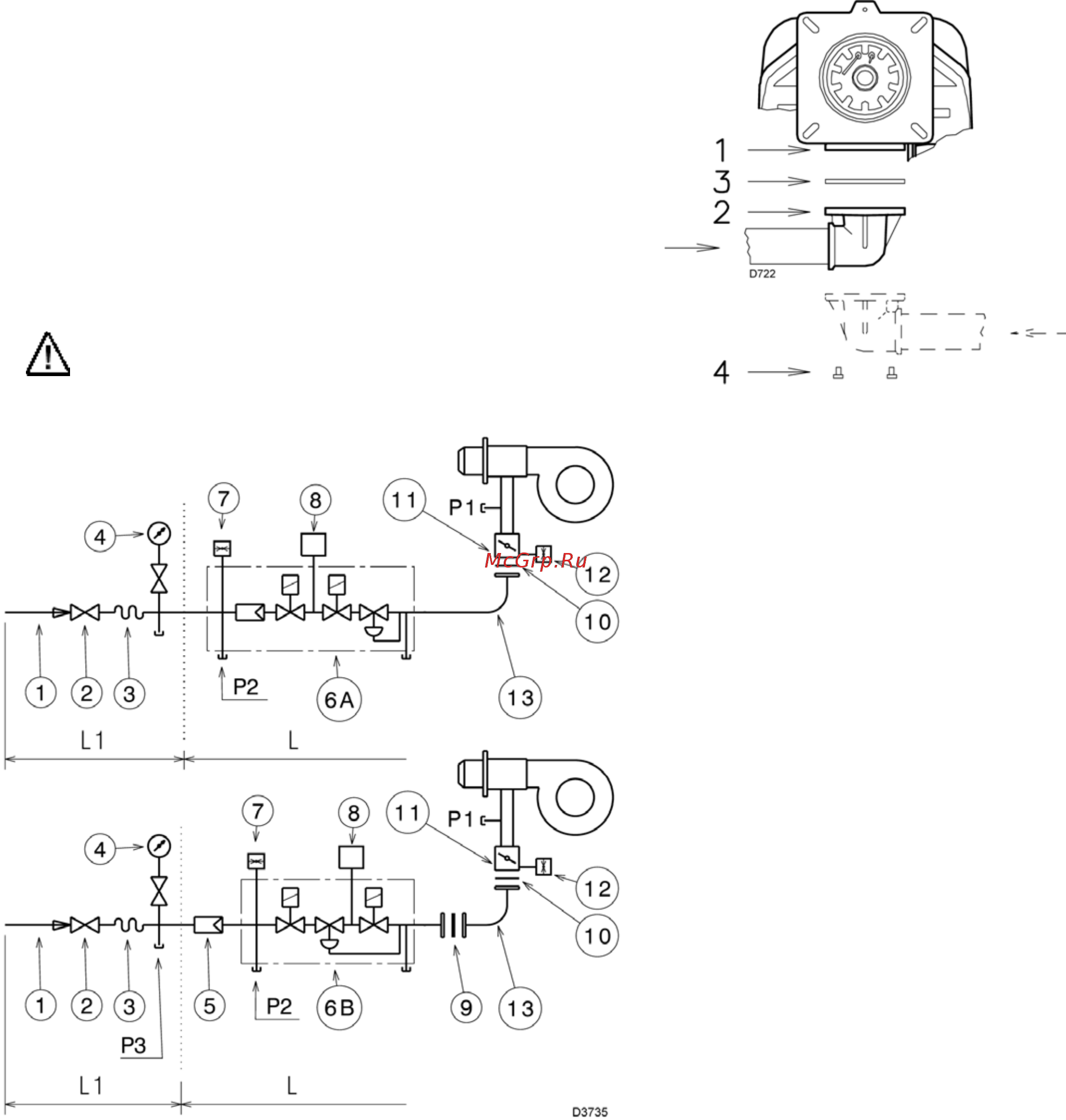

Рис. 18
Рис. 19
1 – трубопровод подачи газ
2 – ручной вентиль
3 – антивибрационная вставка
4 – манометр с кнопочным вентилем
5 – фильтр
6А – мультиблок «с резьбой», включает в
себя:
− фильтр (сменный)
− предохранительный клапан
− рабочий клапан
− регулятор давления
6В – мультиблок «с фланцем», включает в
себя:
− предохранительный клапан
− рабочий клапан
− регулятор давления
7 – реле минимального давления газа
8 – устройство контроля герметичности
клапанов газа. В соответствии со
стандартом EN 676, для горелок с
максимальной мощностью более 1200
кВт обязательно должен производиться
контроль герметичности.
9 – прокладка
10 – прокладка, входящая в комплект
поставки горелки
11 – дроссельная заслонка для
регулирования подачи газа
12 – реле максимального давления газа
13 – адаптер газовая рампа – горелка
Р1 – давление на голове горелки
Р2 – давление перед клапанами/
регулятором
Р3 – давление перед фильтром
L – газовая рампа, поставляется отдельно, в
соответствии с кодом, указанным в
Приложении В
L1 – часть контура, которая должна
выполняться монтажной организацией.
Потери давления на линии подачи газа указаны в Приложении С.
